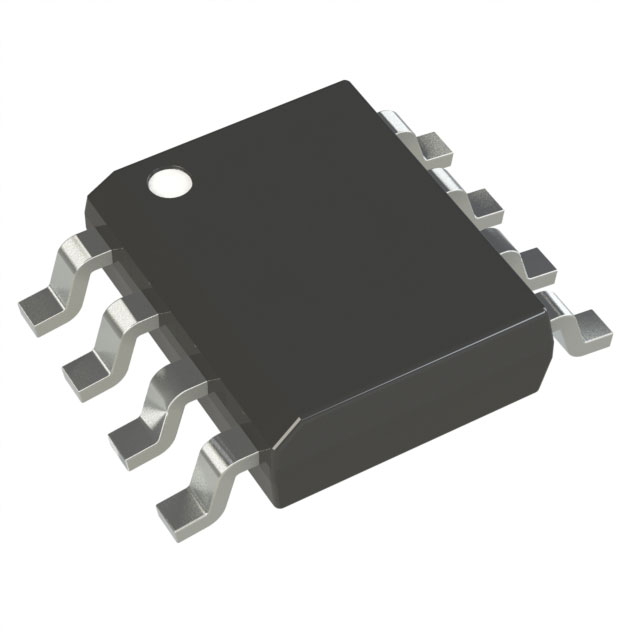

MCP4921-E/SN — DAC de 12 bits con SPI
MCP4921-E/SN: dac de 12 bits con spi con resolución de 12 bits y 2,7–5,5 V. Está pensado para generación de tensión analógica programable, permitiendo convertir señales entre los dominios analógico y digital con una interfaz adecuada al sistema.
MCP4921-E/SN: dac de 12 bits con spi con resolución de 12 bits y 2,7–5,5 V. Está pensado para generación de tensión analógica programable, permitiendo convertir señales entre los dominios analógico y digital con una interfaz adecuada al sistema.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Modelo | MCP4921-E/SN |
| Tipo | DAC de 12 bits con SPI |
| Tensión / aislamiento | 12 bits |
| Corriente / capacidad | 2,7–5,5 V |
| Control / salida | 1 canal |
| Encapsulado | SOIC-8 |
| Temperatura | −40–125 °C |
| Aplicación principal | Generación de tensión analógica programable |
| Características adicionales | Valor |
|---|---|
| Resolución | 12 bits |
| Canales | 1 |
| Interfaz | SPI |
| Referencia | Interna/externa |
| Alimentación | 2,7–5,5 V |
| Salida | Voltaje analógico |
| INL | ±4 LSB máx. aprox. |
| Encapsulado | SOIC-8 |
