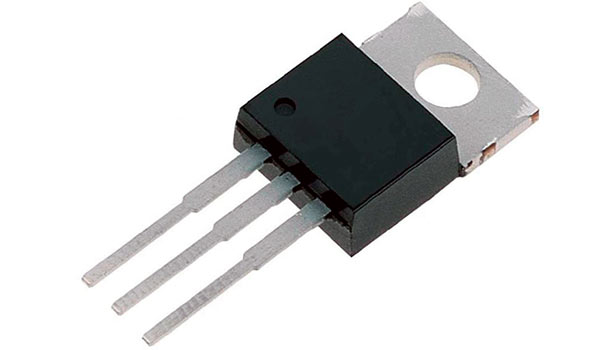

MBR2045CT Diodo Dual Schottky 45V 20A encapsulado TO-220AB
[MBR2045CT] MBR2045CT Diodo Dual Schottky 45V 20A encapsulado TO-220AB
Referencia Interna:
MBR2045CT
Rectificador Schottky 20A - MBR2045CT (45V)
El MBR2045CT es un rectificador de barrera Schottky de potencia diseñado para aplicaciones que requieren alta eficiencia y bajas pérdidas de potencia. Este dispositivo cuenta con una configuración de doble diodo con cátodo común, permitiendo manejar hasta 20 Amperios totales (10A por cada diodo individual) con una tensión inversa de 45 Voltios.
Gracias a su tecnología Schottky, ofrece una caída de voltaje directo significativamente menor que los diodos convencionales y una velocidad de conmutación ultrarrápida. Su encapsulado TO-220AB está optimizado para un montaje sencillo en disipadores de calor, siendo una pieza fundamental en las etapas de salida de fuentes de alimentación modernas.
Especificaciones Técnicas
| Tipo de dispositivo | Rectificador de Barrera Schottky (Dual) |
|---|---|
| Modelo | MBR2045CT (Cátodo Común) |
| Corriente Directa (\( I_{F(AV)} \)) | 20 A (Total) / 10 A (Por pierna) |
| Voltaje Inverso Máximo (\( V_{RRM} \)) | 45 V |
| Caída de Voltaje Directo (\( V_F \)) | 0.57 V @ 10A / 0.70 V @ 20A |
| Encapsulado | TO-220AB |
| Corriente de sobrecarga (\( I_{FSM} \)) | 150 A (Pico) |
| Temperatura de Operación | -65 °C a +150 °C |
| Corriente Inversa Máxima (\( I_R \)) | 0.1 mA @ 45V (25°C) |
| Características | Baja capacitancia y alta conmutación |
Documentación Técnica (Datasheet)
Descargue la ficha técnica para consultar las curvas de eficiencia térmica y la capacidad de corriente máxima según la temperatura del chasis del MBR2045CT.
Descargue su Datasheet (PDF)
