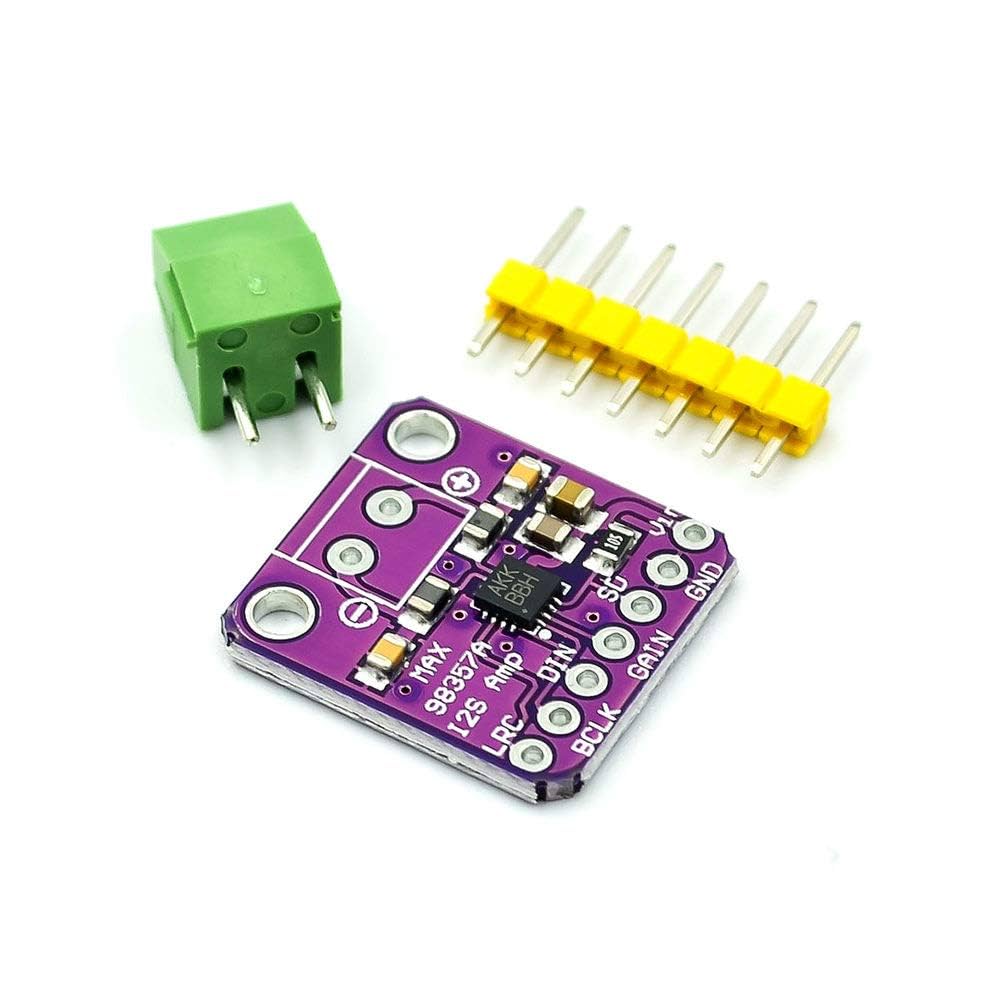

MAX98357 Modulo Amplificador de Audio MAX98357 I2S 3W Clase D 4-8 Ohm 3W
[MAX98357] MAX98357 Modulo Amplificador de Audio MAX98357 I2S 3W Clase D 4-8 Ohm 3W
Referencia Interna:
MAX98357
Amplificador I²S MAX98357A
Audio digital mono clase D
Módulo amplificador mono clase D con entrada digital I²S, convertidor interno y salida puenteada para altavoz. Permite obtener audio directamente desde ESP32, Raspberry Pi y procesadores con I²S sin agregar un DAC analógico externo. Acepta diversas tasas y formatos, no necesita MCLK y ofrece selección de ganancia. La salida BTL nunca debe compartir uno de sus terminales con tierra.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Circuito | MAX98357A |
| Entrada | Audio digital I²S |
| Alimentación | 2,5–5,5 V |
| Salida | Mono clase D puenteada BTL |
| Potencia máxima orientativa | 3,2 W sobre 4 Ω a 5 V y 10% THD |
| Muestreo | 8–96 kHz |
| Formatos | 16, 24 o 32 bits |
| Compatibilidad | ESP32 y Raspberry Pi; Arduino Uno limitado |
| Características adicionales | Valor |
|---|---|
| Relojes | BCLK y LRC; no requiere MCLK |
| Datos | DIN |
| Ganancia | Seleccionable por pin GAIN |
| Altavoz recomendado | 4 u 8 Ω con potencia apropiada |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
ESP32 y Raspberry Pi ofrecen I²S por hardware; Arduino Uno no resulta ideal para flujo de audio digital continuo.
// Ejemplo educativo: verifica siempre el pinout de tu placa.
// Alimenta el módulo con una fuente estable y comparte GND.
// No excedas la corriente ni la tensión indicadas.
// Abre el monitor serial a la velocidad configurada.
// Ajusta pines y parámetros antes de compilar.
// Prueba primero sin conectar cargas de potencia.
#include <driver/i2s.h>
const int BCLK=26,LRC=25,DOUT=22;
void setup(){Serial.begin(115200);i2s_config_t c={.mode=(i2s_mode_t)(I2S_MODE_MASTER|I2S_MODE_TX),.sample_rate=16000,.bits_per_sample=I2S_BITS_PER_SAMPLE_16BIT,.channel_format=I2S_CHANNEL_FMT_ONLY_LEFT,.communication_format=I2S_COMM_FORMAT_STAND_I2S,.intr_alloc_flags=0,.dma_buf_count=8,.dma_buf_len=64,.use_apll=false};i2s_pin_config_t p={BCLK,LRC,DOUT,I2S_PIN_NO_CHANGE};i2s_driver_install(I2S_NUM_0,&c,0,NULL);i2s_set_pin(I2S_NUM_0,&p);}
void loop(){static int16_t s[128];for(int i=0;i<128;i++)s[i]=(i%32<16?5000:-5000);size_t n;i2s_write(I2S_NUM_0,s,sizeof(s),&n,portMAX_DELAY);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué señal recibe MAX98357?
Recibe audio digital I²S mediante BCLK, LRC y DIN; no acepta directamente señal analógica desde conectores de auriculares durante el.
2. ¿Necesita reloj maestro MCLK?
No, genera internamente el reloj requerido a partir de BCLK, simplificando conexión con ESP32, Raspberry Pi y otros transmisores I²S.
3. ¿Puede manejar altavoces estéreo?
Cada módulo entrega un canal mono; para estéreo se emplean dos unidades configuradas izquierda y derecha mediante el pin correspondiente.
4. ¿Qué potencia entrega realmente?
Puede aproximarse a 3,2 W sobre 4 Ω con 5 V y distorsión elevada; potencia limpia depende de fuente y altavoz.
5. ¿Debe conectarse la salida del altavoz a tierra?
No, la salida es puenteada BTL; conecta el altavoz únicamente entre sus dos terminales, nunca uno de ellos a GND.
6. ¿Cómo se compara con PAM8403?
MAX98357 recibe I²S digital y convierte internamente; PAM8403 amplifica audio analógico estéreo y requiere una fuente de señal analógica durante.
7. ¿Puede utilizarse con Arduino Uno?
Es posible con generación I²S por software muy limitada; ESP32 o Raspberry Pi ofrecen periféricos de audio más apropiados durante.
8. ¿Qué impedancia de altavoz conviene?
Normalmente 4 u 8 Ω; cuatro ohmios permite más potencia pero demanda mayor corriente y aumenta calentamiento y distorsión durante.
9. ¿Cómo se ajusta el volumen?
Preferiblemente escala las muestras digitalmente antes de transmitir; el pin GAIN selecciona ganancias fijas según su conexión eléctrica durante el.
10. ¿Por qué se oyen clics o ruido?
Relojes discontinuos, fuente inestable, mala tierra, cables largos o activación brusca del amplificador producen artefactos audibles en salida durante el.
Módulo reductor DC-DC ajustable LM2596
Convertidor Step-Down Buck regulable de hasta 3 A
El LM2596-PCB es un módulo convertidor DC-DC Step-Down o Buck diseñado para reducir una tensión continua de entrada y entregar una salida regulada de menor valor. Incorpora el regulador conmutado LM2596S-ADJ, inductor, diodo Schottky, capacitores de filtrado y potenciómetro multivuelta. Resulta apropiado para fuentes, baterías, iluminación y equipos electrónicos. Su corriente práctica continua depende de ventilación, diferencia de voltaje y temperatura.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Convertidor DC-DC Step-Down o Buck no aislado |
| Circuito regulador | LM2596S-ADJ |
| Tensión de entrada | 4–40 V CC |
| Tensión de salida | 1,25–37 V CC ajustable |
| Margen de regulación | La entrada debe superar la salida aproximadamente 1,5–2 V |
| Corriente máxima | 3 A |
| Corriente continua práctica | Aproximadamente 2 A sin refrigeración adicional |
| Frecuencia de conmutación | 150 kHz típica |
| Eficiencia orientativa | Hasta aproximadamente 90–92 %, según entrada, salida y carga |
| Compatibilidad | Fuentes DC, baterías, iluminación LED y equipos electrónicos |
| Características adicionales | Valor |
|---|---|
| Ajuste de salida | Potenciómetro multivuelta |
| Terminales de entrada | IN+ e IN− |
| Terminales de salida | OUT+ y OUT− |
| Protección térmica | Integrada en el LM2596 |
| Limitación de corriente | Integrada en el regulador |
| Aislamiento galvánico | No incluido |
| Protección de polaridad | No garantizada en módulos comerciales comunes |
| Rizado de salida | Depende de carga, cableado, filtrado y estado de los capacitores |
| Disipación | Puede requerir disipador o ventilación por encima de 2 A |
| Aplicaciones habituales | Reducción de 12 V a 5 V, 24 V a 12 V y otras salidas inferiores |
Ventajas principales
Reducción eficiente: Convierte una tensión continua mayor en otra menor con pérdidas reducidas frente a reguladores lineales tradicionales de potencia equivalente.
Salida regulable: El potenciómetro multivuelta permite seleccionar con precisión la tensión requerida, siempre por debajo de la entrada y dentro del rango operativo.
Capacidad práctica: Puede alimentar numerosas cargas electrónicas; para corrientes elevadas necesita ventilación, conexiones firmes y verificación cuidadosa de temperatura.
Protecciones integradas: El LM2596 incorpora limitación de corriente y apagado térmico, aportando protección básica frente a condiciones anormales de funcionamiento.
Instalación sencilla: Los terminales IN y OUT claramente identificados facilitan su integración en diferentes sistemas de alimentación de corriente continua.
Aplicaciones recomendadas
Fuentes regulables: Permite obtener diferentes tensiones inferiores desde una sola fuente continua, facilitando pruebas, mantenimiento y alimentación de equipos electrónicos.
Sistemas con baterías: Reduce 12 V o 24 V hacia niveles adecuados para iluminación, receptores, controladores y otros dispositivos de menor tensión.
Iluminación LED: Alimenta tiras y módulos LED de tensión constante, siempre que la corriente y potencia permanezcan dentro de los límites térmicos.
Equipos automotrices: Puede adaptar la alimentación del vehículo para accesorios electrónicos, incorporando fusible y protección contra transitorios cuando la instalación lo requiera.
Proyectos electrónicos: Proporciona una salida ajustable para etapas de control, comunicaciones, audio y cargas DC que necesiten una tensión inferior estable.
Las imágenes presentan la distribución de componentes y la identificación de los terminales de entrada y salida del módulo LM2596-PCB.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones con productos relacionados.
1. ¿El LM2596 puede elevar el voltaje de entrada?
No. Es un convertidor Buck reductor: la salida siempre debe ser inferior a la entrada, conservando además un margen aproximado de 1,5–2 V.
2. ¿Qué diferencia existe frente a un regulador lineal LM317?
El LM2596 conmuta a 150 kHz y desperdicia menos energía; el LM317 regula linealmente, admite menor corriente y disipa más calor con grandes caídas.
3. ¿Cómo se compara con el LM2576?
Ambos son reductores de 3 A, pero el LM2596 trabaja a 150 kHz frente a 52 kHz del LM2576, permitiendo componentes magnéticos más pequeños.
4. ¿Cuándo conviene utilizar un módulo XL4015?
El XL4015 se anuncia para 5 A y 180 kHz; conviene en cargas mayores, siempre considerando refrigeración, calidad de placa y corriente continua real.
5. ¿Puede reemplazar un elevador MT3608?
No. El LM2596 reduce tensión, mientras el MT3608 es Boost y eleva una entrada menor; la elección depende de la relación entrada-salida requerida.
6. ¿Entrega realmente 3 A de forma continua?
Tres amperios corresponden a la capacidad nominal del regulador. En módulos compactos se recomienda aproximadamente 2 A continuos sin refrigeración adicional y con buena ventilación.
7. ¿Cómo se ajusta correctamente la salida?
Conecta únicamente la entrada, mide OUT+ y OUT− con multímetro y gira lentamente el potenciómetro hasta obtener el voltaje requerido antes de instalar la carga.
8. ¿Qué margen necesita entre entrada y salida?
Para conservar regulación estable, la entrada debe superar normalmente la salida entre 1,5 y 2 V; el margen necesario aumenta según carga y temperatura.
9. ¿Puede utilizarse directamente con baterías?
Sí, siempre que su tensión permanezca dentro del rango de entrada y supere la salida configurada; también deben respetarse polaridad, corriente y temperatura.
10. ¿Incluye protección contra polaridad invertida?
Los módulos LM2596 comunes normalmente no garantizan esa protección. Invertir IN+ e IN− puede dañarlos, por lo que debe comprobarse la polaridad antes de energizar.
