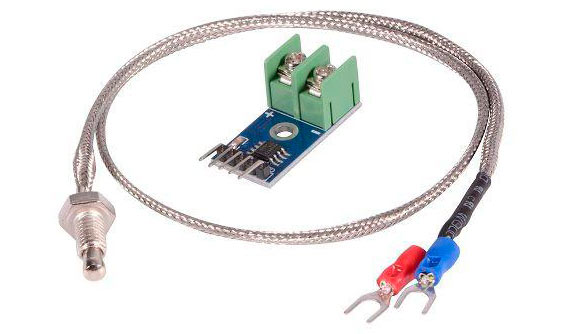

MAX6675-PCB Convertidor Analógico a Digital SPI para Termocupla Tipo K (Incluido)
[MAX6675-PCB] MAX6675-PCB Convertidor Analógico a Digital SPI para Termocupla Tipo K (Incluido)
Referencia Interna:
MAX6675-PCB
Módulo MAX6675 para termopar K
Conversor de temperatura con unión fría
Interfaz digital para termopares tipo K que amplifica su pequeña señal, realiza compensación de unión fría y entrega la temperatura mediante una conexión serial compatible con SPI. Está orientada a hornos, calentadores, extrusoras y bancos térmicos dentro de su rango positivo. La exactitud final también depende del termopar, conectores, gradientes térmicos, ruido y ubicación de la placa respecto de fuentes de calor.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Circuito | MAX6675 |
| Sensor | Termopar tipo K |
| Rango | 0 a 1023,75 °C |
| Resolución | 0,25 °C |
| Interfaz | Serial de solo lectura tipo SPI |
| Conversión | Aproximadamente 220 ms |
| Compatibilidad | Arduino y Raspberry Pi |
| Características adicionales | Valor |
|---|---|
| Compensación | Unión fría integrada |
| Diagnóstico | Detección de termopar abierto |
| Señales | SCK, CS y SO |
| Alimentación | 3,0–5,5 V para el integrado; revisar módulo |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
Arduino dispone de bibliotecas sencillas; Raspberry Pi puede leerlo mediante SPI y niveles compatibles de 3,3 V.
// Ejemplo educativo: verifica siempre el pinout de tu placa.
// Alimenta el módulo con una fuente estable y comparte GND.
// No excedas la corriente ni la tensión indicadas.
// Abre el monitor serial a la velocidad configurada.
// Ajusta pines y parámetros antes de compilar.
// Prueba primero sin conectar cargas de potencia.
#include <max6675.h>
const byte SCK=6,CS=5,SO=4;MAX6675 sensor(SCK,CS,SO);
void setup(){Serial.begin(115200);delay(500);}
void loop(){double c=sensor.readCelsius();if(isnan(c))Serial.println("Termopar desconectado");else{Serial.print("Temperatura: ");Serial.print(c,2);Serial.println(" C");}delay(1000);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué termopar utiliza MAX6675?
Está diseñado para termopar tipo K y mide aproximadamente 0 a 1023,75 °C con resolución nominal de 0,25 °C durante.
2. ¿Mide temperaturas inferiores a cero?
No es la opción apropiada para temperaturas negativas; MAX31855 ofrece variantes con rango bipolar y soporte para diferentes termopares durante.
3. ¿Qué es la compensación de unión fría?
El integrado mide la temperatura de sus terminales y corrige la tensión del termopar respecto de esa unión de referencia.
4. ¿Por qué necesita tiempo entre lecturas?
La conversión tarda cerca de 220 ms; consultar demasiado rápido devuelve el resultado anterior y no incrementa la respuesta térmica.
5. ¿Cómo detecta un termopar desconectado?
El dato serial incluye un indicador de circuito abierto; la biblioteca suele convertirlo en error o valor no numérico durante.
6. ¿Puede compartir SPI con otros dispositivos?
Sí, compartiendo reloj y datos de salida, pero cada dispositivo necesita selección CS independiente y configuración compatible durante su acceso.
7. ¿Cómo se compara con MAX31855?
MAX31855 mide rangos más amplios, incluyendo negativos, y reporta más fallas; MAX6675 resulta sencillo y ampliamente disponible para tipo K.
8. ¿Es compatible con Arduino y Raspberry Pi?
Sí mediante interfaz serial tipo SPI; debe respetarse la tensión lógica concreta del módulo utilizado, especialmente con Raspberry Pi durante.
9. ¿Por qué cambia la lectura al tocar la placa?
La compensación fría depende de temperatura local; calor corporal, reguladores y corrientes de aire alteran temporalmente esa referencia durante el.
10. ¿Cómo mejorar estabilidad cerca de motores?
Separa cable del termopar, usa par trenzado o blindado, filtra alimentación y evita bucles de tierra junto a cargas inductivas.
