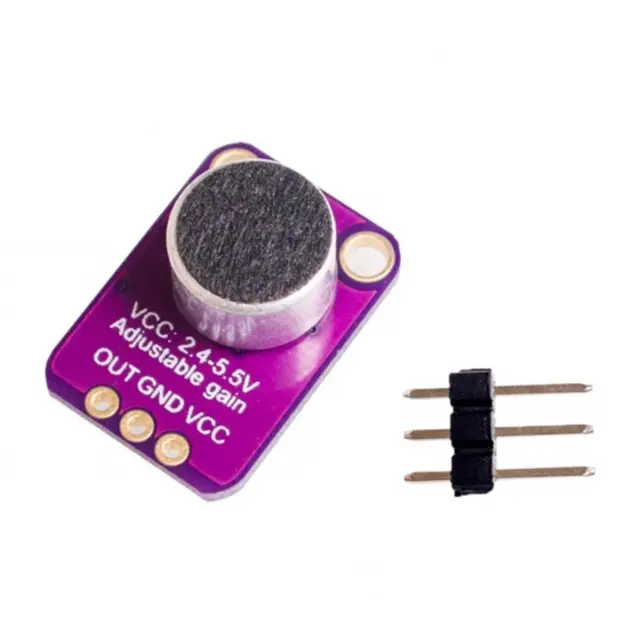

Micrófono Electret MAX4466 con Ganancia Ajustable
[MAX4466] Micrófono Electret MAX4466 con Ganancia Ajustable
Referencia Interna:
MAX4466
Módulo micrófono MAX4466 con AGC desactivado
Preamplificador de audio ajustable
Módulo de micrófono electret con preamplificador de bajo ruido MAX4466 y ganancia ajustable mediante potenciómetro. Entrega una señal analógica centrada aproximadamente a mitad de alimentación, adecuada para analizar envolvente, detectar sonido, visualizar formas de onda y muestrear audio con ADC. No incorpora reconocimiento de voz ni salida digital. El diseño, desacoplo, frecuencia de muestreo y rango del ADC determinan la calidad obtenida.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Circuito | MAX4466 |
| Sensor | Cápsula electret |
| Alimentación | 2,4–5,5 V |
| Salida | Analógica polarizada en VCC/2 |
| Ganancia ajustable | Aproximadamente 25–125 V/V |
| Ancho de banda | Dependiente del montaje; apto para audio |
| Compatibilidad | Arduino y Raspberry Pi mediante ADC externo |
| Características adicionales | Valor |
|---|---|
| Consumo del integrado | Aproximadamente 24 µA típico |
| Ruido de entrada | 80 nV/√Hz típico a 1 kHz |
| Ajuste | Potenciómetro multivuelta según placa |
| Uso | Nivel acústico relativo, audio y eventos sonoros |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El programa mide amplitud pico a pico durante ventanas de 50 ms; presenta nivel relativo, no decibelios SPL calibrados.
const byte MIC=A0;
const unsigned long VENTANA=50;
void setup(){Serial.begin(115200);}
void loop(){
unsigned long inicio=millis();
int minimo=1023,maximo=0;
while(millis()-inicio<VENTANA){
int v=analogRead(MIC);
if(v<minimo)minimo=v;
if(v>maximo)maximo=v;
}
int picoPico=maximo-minimo;
float voltios=picoPico*(5.0/1023.0);
Serial.print("Nivel relativo: ");Serial.print(picoPico);
Serial.print(" cuentas | ");Serial.print(voltios,3);Serial.println(" Vpp");
delay(50);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿La salida representa decibelios SPL?
No directamente; hace falta calibrar todo el sistema con una fuente acústica conocida y considerar respuesta del micrófono, ganancia y ADC.
2. ¿Por qué la señal permanece cerca de VCC/2?
Ese desplazamiento permite representar semiciclos positivos y negativos usando una fuente simple; el audio aparece superpuesto alrededor de dicha tensión.
3. ¿Cómo se ajusta la ganancia correctamente?
Comienza con ganancia baja, observa máximos del ADC y aumenta hasta aprovechar el rango sin recortar sonidos intensos esperados durante.
4. ¿Puede grabar voz con Arduino Uno?
Puede muestrear audio limitado, pero SRAM, velocidad ADC y almacenamiento restringen duración y calidad; ESP32 resulta más apropiado durante el.
5. ¿Por qué aparece ruido de 50 o 60 Hz?
Fuentes deficientes, cables largos, bucles de tierra y proximidad a red eléctrica inducen zumbido; mejora blindaje y desacoplo durante el.
6. ¿Tiene control automático de ganancia?
No, el MAX4466 empleado en este módulo ofrece ganancia fijada por resistencias y potenciómetro, sin adaptación automática al nivel sonoro.
7. ¿Puede conectarse a Raspberry Pi?
Sí mediante un ADC externo; Raspberry Pi no incorpora entradas analógicas y sus pines deben mantenerse dentro de 3,3 V.
8. ¿Cómo se compara con MAX9814?
MAX9814 incluye control automático de ganancia configurable; MAX4466 mantiene ganancia fija, conveniente para mediciones relativas y señales más previsibles durante.
9. ¿Cómo se compara con un micrófono I²S?
El MAX4466 entrega audio analógico susceptible al ruido; un micrófono I²S digitaliza localmente y simplifica conexión con procesadores modernos durante.
10. ¿Qué frecuencia de muestreo debo utilizar?
Debe superar dos veces la frecuencia máxima de interés; para voz básica suelen emplearse 8–16 kHz con filtrado antialias apropiado.
