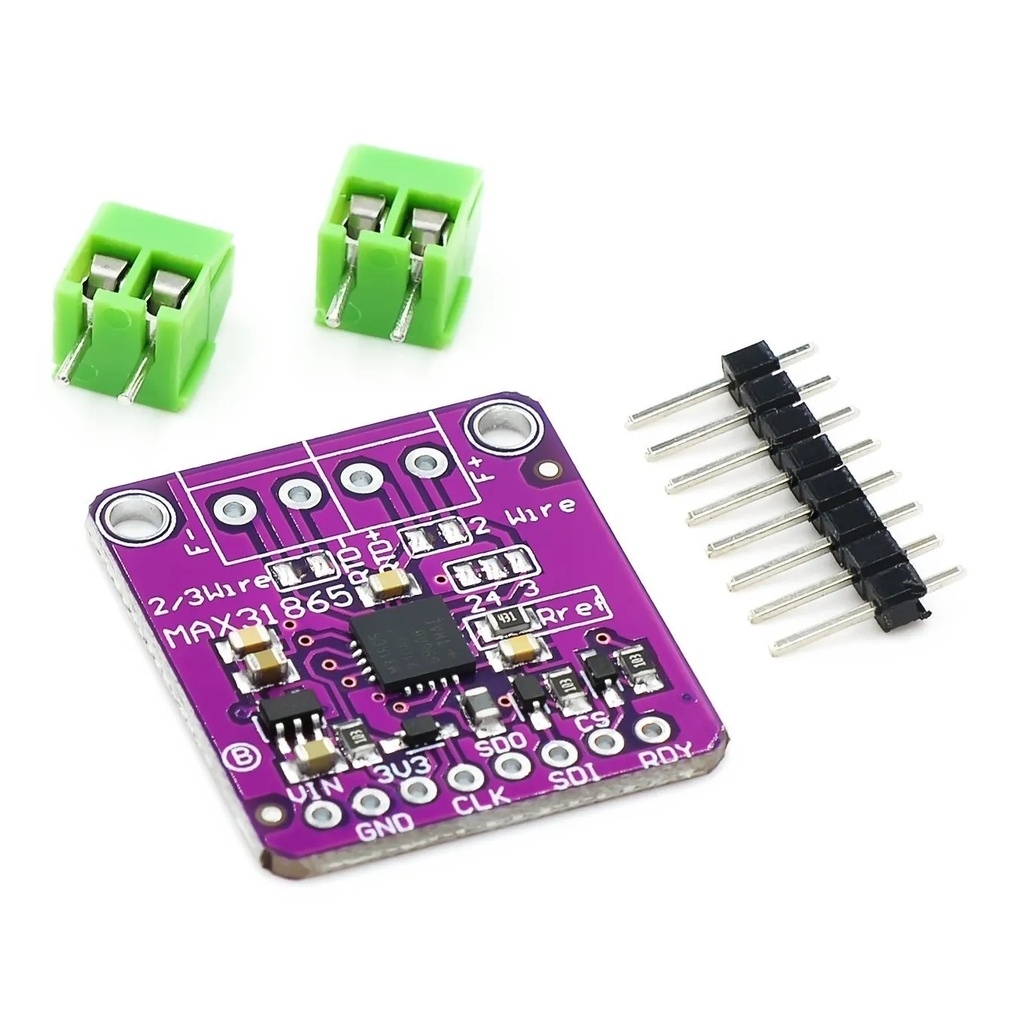

MAX31865 Modulo Convertidor RTD PT100 / PT1000 a SPI de Alta Precisión
[MAX31865] MAX31865 Modulo Convertidor RTD PT100 / PT1000 a SPI de Alta Precisión
Referencia Interna:
MAX31865
Módulo MAX31865 para RTD
Interfaz Pt100/Pt1000 de precisión
Convertidor especializado para sensores RTD de platino que digitaliza la resistencia y proporciona diagnóstico de cableado mediante SPI. Admite configuraciones de dos, tres y cuatro hilos, por lo que resulta adecuado para termometría industrial, hornos, laboratorios e instrumentación. Debe configurarse conforme al RTD y a la resistencia de referencia montada: una placa Pt100 no se calcula igual que una Pt1000, aunque compartan el mismo integrado.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Circuito | MAX31865 |
| Sensores | Pt100 o Pt1000 según versión |
| Cableado | 2, 3 o 4 hilos |
| Interfaz | SPI |
| Resolución ADC | 15 bits |
| Alimentación lógica | Habitualmente 3,3 V; depende del módulo |
| Compatibilidad | Arduino y Raspberry Pi mediante SPI |
| Características adicionales | Valor |
|---|---|
| Diagnóstico | Circuito abierto, corto y límites RTD |
| Filtro | Rechazo seleccionable de 50/60 Hz |
| Referencia típica Pt100 | 430 Ω |
| Referencia típica Pt1000 | 4,3 kΩ |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
Arduino usa bibliotecas MAX31865; Raspberry Pi accede por SPI respetando exclusivamente niveles lógicos de 3,3 V.
// Ejemplo educativo: verifica siempre el pinout de tu placa.
// Alimenta el módulo con una fuente estable y comparte GND.
// No excedas la corriente ni la tensión indicadas.
// Abre el monitor serial a la velocidad configurada.
// Ajusta pines y parámetros antes de compilar.
// Prueba primero sin conectar cargas de potencia.
#include <Adafruit_MAX31865.h>
Adafruit_MAX31865 rtd(10);const float RNOMINAL=100.0,RREF=430.0;
void setup(){Serial.begin(115200);rtd.begin(MAX31865_3WIRE);}
void loop(){uint16_t raw=rtd.readRTD();float t=rtd.temperature(RNOMINAL,RREF);uint8_t f=rtd.readFault();Serial.print("RTD: ");Serial.print(raw);Serial.print(" Temp: ");Serial.print(t,2);Serial.println(" C");if(f){Serial.print("Falla: 0x");Serial.println(f,HEX);rtd.clearFault();}delay(1000);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué sensores admite MAX31865?
Está diseñado para RTD de platino Pt100 o Pt1000; debe coincidir la resistencia de referencia y configuración con el sensor utilizado.
2. ¿Cómo selecciono conexión de dos, tres o cuatro hilos?
Configura puentes físicos y biblioteca según el cableado; una selección incorrecta introduce error o produce lectura abierta e inestable durante.
3. ¿Por qué cuatro hilos ofrece mayor precisión?
Separa corriente de excitación y medida, compensando la resistencia de ambos conductores mejor que configuraciones de dos o tres hilos.
4. ¿Qué resistencia de referencia debe utilizarse?
Las placas Pt100 suelen emplear 430 Ω y las Pt1000 aproximadamente 4,3 kΩ; confirma el componente montado antes de calcular.
5. ¿Puede medir termopares como MAX6675?
No, MAX31865 mide resistencia RTD; MAX6675 interpreta la pequeña tensión termoeléctrica de un termopar tipo K y compensa unión fría.
6. ¿Qué indica el registro de fallas?
Detecta circuito abierto, cortocircuito, sobretensión y umbrales RTD; leerlo permite distinguir cableado defectuoso de una temperatura legítima durante el funcionamiento.
7. ¿Es compatible con Arduino Uno y Raspberry Pi?
Sí por SPI; Arduino dispone de bibliotecas directas y Raspberry Pi requiere lógica 3,3 V, software SPI y permisos adecuados.
8. ¿Qué precisión real puede esperarse?
Depende del RTD, resistencia de referencia, cableado, autocalentamiento y calibración; el convertidor solo constituye una parte del error total durante.
9. ¿Cómo se reduce el ruido eléctrico?
Usa cables trenzados, conexión adecuada, filtrado de 50/60 Hz, tierra limpia y separación respecto de motores o convertidores conmutados durante.
10. ¿Puede dejarse polarizado permanentemente?
Sí, pero la corriente excita y calienta ligeramente el RTD; mediciones intermitentes reducen autocalentamiento cuando se busca máxima precisión durante.
