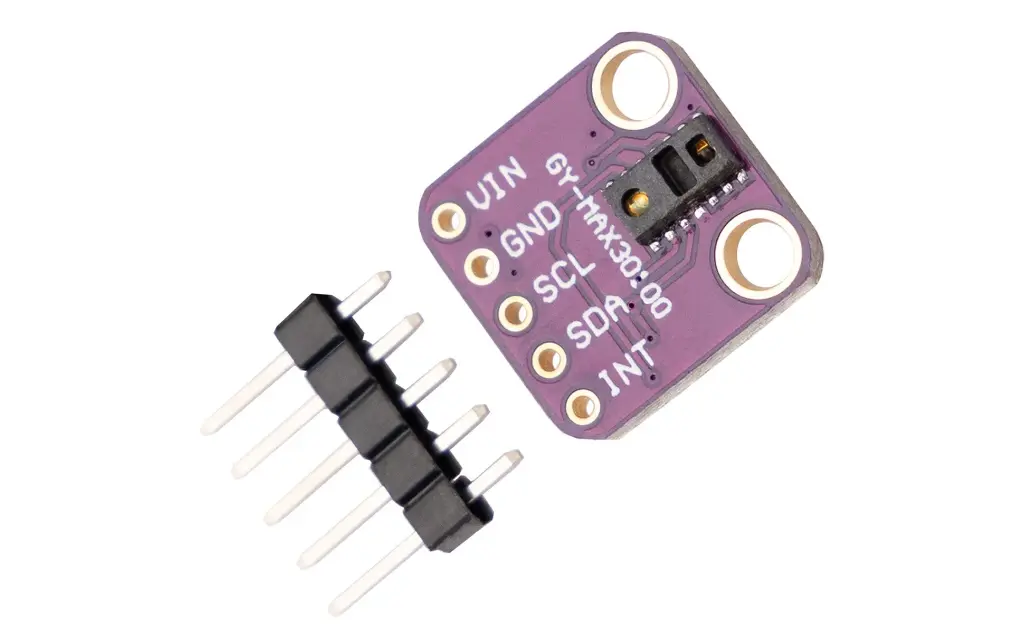

MAX30100-P Modulo Sensor de Pulso de Ritmo Cardiaco Pulsioxímetro
[MAX30100-P] MAX30100-P Modulo Sensor de Pulso de Ritmo Cardiaco Pulsioxímetro
Referencia Interna:
MAX30100-P
Módulo Pulsioxímetro MAX30100
Fotopletismografía reflectiva para pulso y estimación experimental de oxígeno.
El MAX30100-P integra emisores rojo e infrarrojo, fotodetector, ADC, control LED y FIFO. Registra variaciones de flujo sanguíneo para procesar pulso y estimar saturación de oxígeno.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación del chip | 1,8 V; alimentación LED separada |
| Interfaz | I²C |
| Dirección | 0x57 |
| Canales | LED rojo e infrarrojo |
| Mediciones | PPG para pulso y estimación de SpO₂ |
| FIFO | Integrado |
| Compatibilidad | Arduino y Raspberry Pi mediante módulo |
| Características adicionales | Valor |
|---|---|
| ADC | 14 bits |
| Muestreo | 50 a 1000 muestras/s |
| LED rojo | 660 nm típico |
| LED infrarrojo | 880 nm típico |
| Temperatura | Sensor interno |
| Aplicación | Wearables y experimentación biométrica |
Ventajas y aplicaciones
Integración sencilla: Su interfaz facilita incorporarlo en prototipos electrónicos mediante conexiones claras y pocos componentes externos adicionales.
Formato compacto: La placa ocupa poco espacio y puede instalarse fácilmente dentro de equipos, robots y proyectos educativos portátiles.
Respuesta práctica: Proporciona datos útiles para supervisión, automatización o control cuando trabaja dentro de sus límites eléctricos especificados.
Compatibilidad amplia: Puede utilizarse con Arduino y Raspberry Pi aplicando alimentación, adaptación de nivel o conversión analógica cuando corresponda.
Aplicaciones educativas: Permite estudiar sensores, adquisición de datos y programación mediante experimentos repetibles y proyectos funcionales de bajo costo.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo usa una biblioteca específica para adquirir datos ópticos; el cálculo confiable de SpO₂ necesita filtrado y un algoritmo validado.
#include <Wire.h>
#include <MAX30100_PulseOximeter.h>
PulseOximeter p;
void setup(){Serial.begin(115200);p.begin();}
void loop(){p.update();Serial.print(p.getHeartRate());Serial.print(",");Serial.println(p.getSpO2());}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué función cumple el MAX30100-P?
El MAX30100-P realiza la función indicada utilizando su principio físico y entrega una señal procesable dentro de sus límites eléctricos especificados.
2. ¿Qué alimentación necesita?
Debe utilizar exactamente la tensión indicada, compartir tierra con el controlador y evitar inversiones de polaridad o señales superiores al máximo permitido.
3. ¿Cómo debe instalarse?
Debe montarse sin esfuerzos sobre terminales, con cables cortos, alimentación estable y ubicación compatible con la magnitud que necesita detectar.
4. ¿Qué puede alterar sus lecturas?
La temperatura, ruido eléctrico, montaje, alimentación y condiciones ambientales pueden modificar la respuesta obtenida dentro de una aplicación real durante.
5. ¿Es compatible con Arduino Uno?
Sí. Arduino puede leer su interfaz utilizando los pines y bibliotecas apropiados, respetando siempre la tensión de alimentación especificada durante.
6. ¿Puede utilizarse con Raspberry Pi?
Sí, respetando 3,3 voltios en GPIO y agregando ADC o adaptación de nivel cuando la salida del módulo lo requiera.
7. ¿Necesita calibración?
Las mediciones relativas o analógicas necesitan calibración; los dispositivos digitales también pueden requerir compensación, offsets y verificación frente a referencias conocidas.
8. ¿Cómo se comparan MAX30100 y MAX30102?
MAX30102 ofrece ADC, margen óptico y configuración mejorados; MAX30100 es anterior y utiliza registros diferentes, aunque ambos comparten dirección I²C.
9. ¿En qué difiere de AD8232?
Estos módulos miden pulso ópticamente mediante PPG; AD8232 acondiciona señales eléctricas cardíacas captadas directamente con electrodos adheridos al cuerpo durante.
10. ¿Sustituye un pulsioxímetro médico?
No. Es adecuado para desarrollo y aprendizaje; decisiones clínicas requieren equipos certificados, colocación correcta y evaluación realizada por personal sanitario.
