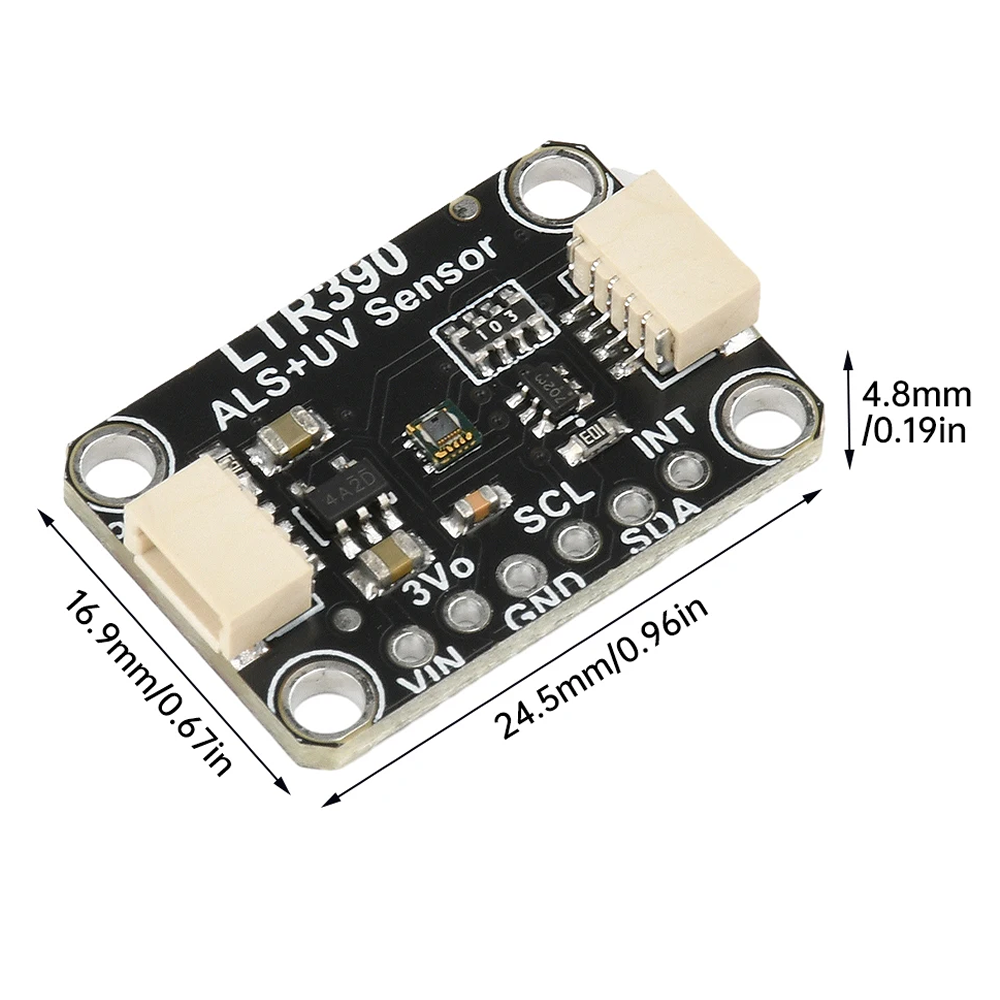

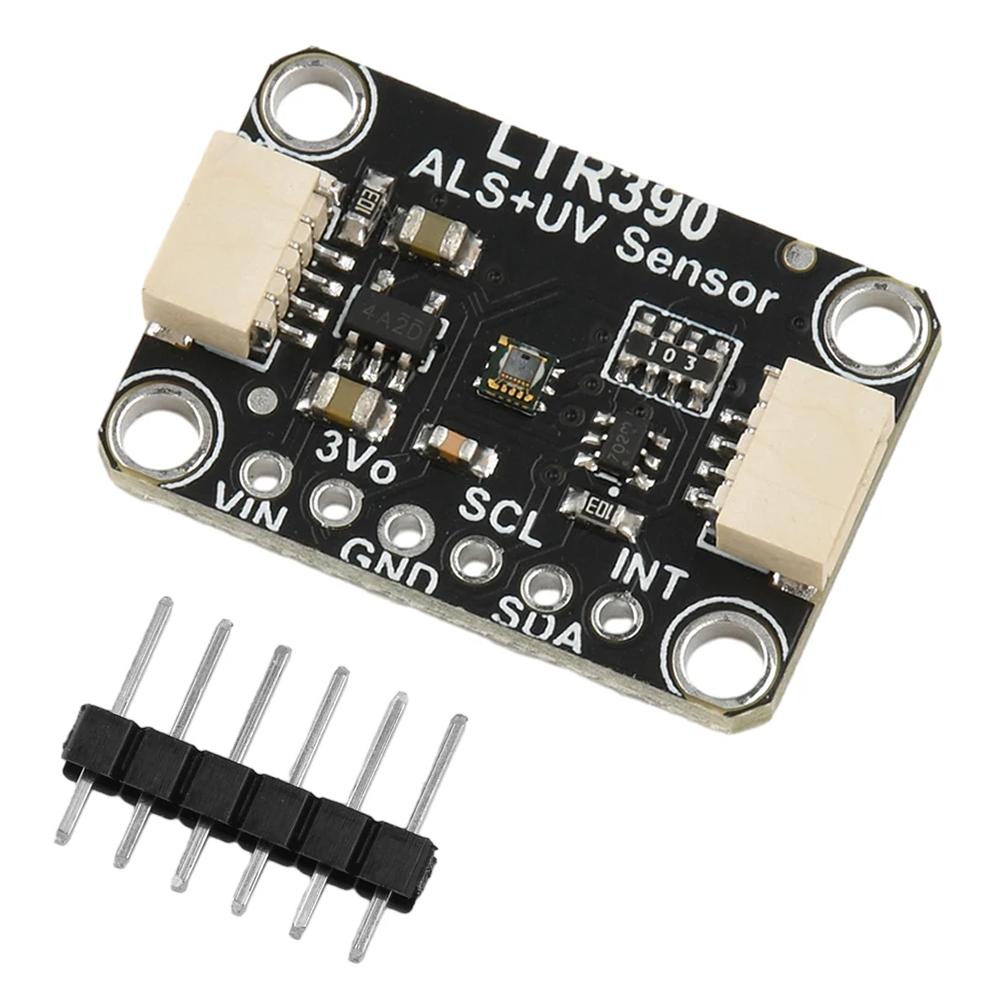

Módulo Sensor UV y Luz Ambiental LTR390
Medición digital de radiación UVA y luz ambiental mediante I²C.
El LTR390 incorpora canales independientes para luz ambiental y radiación UVA. Su ganancia y resolución programables permiten adaptar sensibilidad, velocidad y consumo.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación del chip | 1,7 a 3,6 V |
| Interfaz | I²C hasta 400 kHz |
| Dirección I²C | 0x53 |
| Canales | ALS visible y UVA |
| Resolución | 13 a 20 bits programable |
| Ganancia | 1×, 3×, 6×, 9× y 18× |
| Compatibilidad | Arduino y Raspberry Pi mediante módulo |
| Características adicionales | Valor |
|---|---|
| Rango UVA | 280 a 430 nm |
| Pico UVA | Aproximadamente 300 nm |
| Corriente activa | Aproximadamente 135 µA |
| Reposo | 1 µA típico |
| Interrupción | Umbrales programables |
| Aplicaciones | UV, iluminación y wearables |
Ventajas y aplicaciones
Integración sencilla: Su interfaz facilita incorporarlo en prototipos electrónicos mediante conexiones claras y pocos componentes externos adicionales.
Formato compacto: La placa ocupa poco espacio y puede instalarse fácilmente dentro de equipos, robots y proyectos educativos portátiles.
Respuesta práctica: Proporciona datos útiles para supervisión, automatización o control cuando trabaja dentro de sus límites eléctricos especificados.
Compatibilidad amplia: Puede utilizarse con Arduino y Raspberry Pi aplicando alimentación, adaptación de nivel o conversión analógica cuando corresponda.
Aplicaciones educativas: Permite estudiar sensores, adquisición de datos y programación mediante experimentos repetibles y proyectos funcionales de bajo costo.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El ejemplo utiliza una biblioteca LTR390 para alternar o consultar los canales UV y luz ambiental del dispositivo.
#include <Adafruit_LTR390.h>
Adafruit_LTR390 ltr;
void setup(){Serial.begin(115200);ltr.begin();ltr.setMode(LTR390_MODE_UVS);}
void loop(){if(ltr.newDataAvailable()){Serial.print("UV crudo: ");Serial.println(ltr.readUVS());}delay(100);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué función cumple el LTR390?
El LTR390 realiza la función indicada utilizando su principio físico y entrega una señal procesable dentro de sus límites eléctricos especificados.
2. ¿Qué alimentación necesita?
Debe utilizar exactamente la tensión indicada, compartir tierra con el controlador y evitar inversiones de polaridad o señales superiores al máximo permitido.
3. ¿Cómo debe instalarse?
Debe montarse sin esfuerzos sobre terminales, con cables cortos, alimentación estable y ubicación compatible con la magnitud que necesita detectar.
4. ¿Qué puede alterar sus lecturas?
La temperatura, ruido eléctrico, montaje, alimentación y condiciones ambientales pueden modificar la respuesta obtenida dentro de una aplicación real durante.
5. ¿Es compatible con Arduino Uno?
Sí. Arduino puede leer su interfaz utilizando los pines y bibliotecas apropiados, respetando siempre la tensión de alimentación especificada durante.
6. ¿Puede utilizarse con Raspberry Pi?
Sí, respetando 3,3 voltios en GPIO y agregando ADC o adaptación de nivel cuando la salida del módulo lo requiera.
7. ¿Necesita calibración?
Las mediciones relativas o analógicas necesitan calibración; los dispositivos digitales también pueden requerir compensación, offsets y verificación frente a referencias conocidas.
8. ¿Cómo se compara con TEMT6000?
LTR390 mide digitalmente UVA y luz ambiental; TEMT6000 solamente entrega una respuesta analógica relacionada con la iluminación visible incidente durante.
9. ¿En qué difiere de VEML6075?
Ambos detectan ultravioleta, pero emplean canales, compensaciones, registros y algoritmos distintos; no comparten necesariamente bibliotecas ni ecuaciones durante el funcionamiento.
10. ¿Entrega índice UV directamente?
Entrega cuentas digitales. El índice UV se calcula usando sensibilidad, ganancia, resolución, correcciones ópticas y calibración correspondiente al diseño final.
