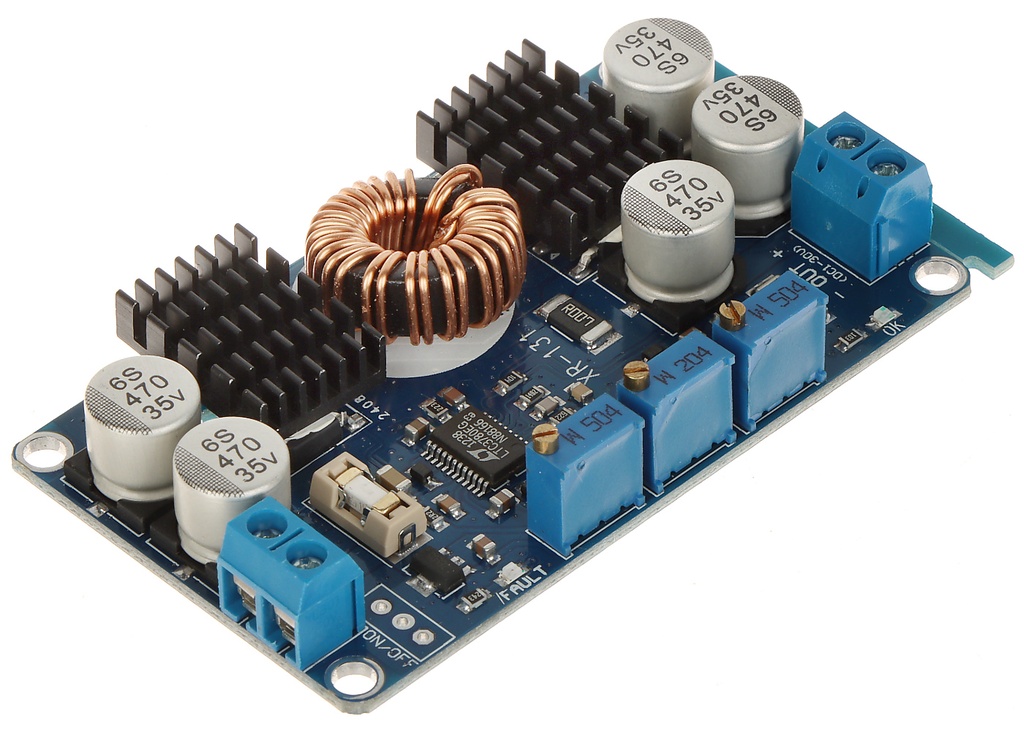

LTC3780 Modulo Step Up/Down DC 5-32V a 1V-30V 10A
[LTC3780] LTC3780 Modulo Step Up/Down DC 5-32V a 1V-30V 10A
Referencia Interna:
LTC3780
Convertidor automático Buck-Boost LTC3780
LTC3780 · Buck-Boost síncrono CC/CV
El LTC3780 es un módulo Buck-Boost síncrono CC/CV diseñado para gestionar alimentación de corriente continua con una entrada de 5–32 V CC y una salida de 1–30 V CC ajustable. Integra LTC3780, componentes magnéticos, filtrado y elementos de ajuste según su versión. Se utiliza en Estabilización cuando la entrada sube o baja respecto de la salida. La capacidad continua depende de la relación entre voltajes, refrigeración, cableado, temperatura ambiental y calidad de la fuente.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Buck-Boost síncrono CC/CV |
| Entrada | 5–32 V CC |
| Salida | 1–30 V CC ajustable |
| Corriente | 10 A máximo; alrededor de 7 A con refrigeración adecuada |
| Potencia | 80–130 W según versión y refrigeración |
| Control principal | Ajustes de tensión, corriente y protección de entrada |
| Circuito o tecnología | LTC3780 |
| Características adicionales | Valor |
|---|---|
| Tipo de conversión | DC-DC no aislada |
| Polaridad | Debe respetarse estrictamente |
| Refrigeración | Necesaria al aproximarse a corrientes elevadas |
| Cableado | Dimensionado según corriente y longitud |
| Ajuste inicial | Realizar sin carga y verificar con multímetro |
| Protección recomendada | Fusible y protección de polaridad en la entrada |
| Aplicación principal | Estabilización cuando la entrada sube o baja respecto de la salida |
Ventajas principales
Conversión eficiente: La regulación conmutada reduce pérdidas respecto de soluciones lineales cuando existe una diferencia considerable entre las tensiones de entrada y salida.
Ajuste práctico: Sus controles permiten adaptar la alimentación a distintas cargas, verificando previamente los valores eléctricos mediante instrumentos de medición adecuados.
Integración sencilla: Los terminales claramente identificados facilitan incorporarlo en fuentes, baterías y equipos que trabajen con alimentación de corriente continua.
Formato reutilizable: Puede emplearse en pruebas, mantenimiento o instalaciones definitivas, siempre que permanezca dentro de sus límites eléctricos y térmicos.
Protección ampliable: Admite fusibles, interruptores, diodos y supresores externos para mejorar la seguridad según las exigencias particulares de cada instalación.
Aplicaciones recomendadas
Fuentes de alimentación: Permite implementar fuentes adaptadas para estabilización cuando la entrada sube o baja respecto de la salida, manteniendo una conversión regulada dentro de los rangos especificados.
Sistemas con baterías: Acondiciona la energía procedente de baterías cuando sus variaciones permanecen dentro de los límites de entrada admitidos por el módulo.
Mantenimiento electrónico: Resulta útil para alimentar temporalmente equipos durante diagnóstico, reparación y comprobaciones controladas realizadas con multímetro y carga conocida.
Instalaciones DC: Puede incorporarse en tableros y equipos de corriente continua utilizando fusible, ventilación y conductores dimensionados para la corriente prevista.
Las imágenes presentan la distribución de componentes, los controles disponibles y la identificación de los terminales eléctricos del módulo LTC3780.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones técnicas o criterios de selección.
1. ¿Qué función realiza este módulo?
El LTC3780 permite elevar o reducir una tensión continua, manteniendo la salida dentro de su rango y respetando corriente, potencia, temperatura y polaridad especificadas.
2. ¿Cuál es su rango eléctrico principal?
Trabaja con entrada de 5–32 V CC y salida de 1–30 V CC ajustable. La corriente indicada es 10 A máximo; alrededor de 7 A con refrigeración adecuada, sujeta siempre a refrigeración y condiciones reales.
3. ¿Puede trabajar permanentemente a potencia máxima?
La cifra de 80–130 W según versión y refrigeración representa el límite anunciado. La operación continua exige margen térmico, ventilación, conductores adecuados y temperaturas verificadas durante la carga.
4. ¿Cómo se ajusta antes de conectar la carga?
Energiza solamente la entrada, mide la salida con multímetro y regula lentamente los potenciómetros. Conecta la carga únicamente después de confirmar tensión y polaridad.
5. ¿Cómo se compara con un regulador lineal?
Un convertidor conmutado suele desperdiciar menos potencia y calentarse menos. El regulador lineal es más simple, pero disipa como calor la diferencia de tensión.
6. ¿En qué se diferencia de un módulo de una sola topología?
El LTC3780 utiliza topología Buck-Boost síncrono CC/CV; un módulo de una sola topología modifica la tensión en otra dirección. Debe elegirse según la relación existente entre entrada y salida.
7. ¿Es igual la corriente de entrada y salida?
No necesariamente. La potencia se conserva aproximadamente descontando pérdidas; al aumentar tensión disminuye la corriente disponible, mientras al reducirla puede ocurrir lo contrario.
8. ¿Qué diferencia existe frente a un módulo de menor potencia?
Este modelo admite una capacidad eléctrica superior, pero requiere más refrigeración, cables gruesos y protección. Un módulo pequeño resulta preferible para cargas ligeras y compactas.
9. ¿Qué protecciones externas son recomendables?
Conviene instalar fusible de entrada, protección de polaridad y supresión de transitorios. Las protecciones internas dependen de la versión comercial concreta del módulo.
10. ¿Por qué puede calentarse durante el funcionamiento?
Las pérdidas del semiconductor, diodo, inductor, pistas y conexiones producen calor. Una diferencia grande de tensión o corriente elevada incrementa considerablemente esa disipación.
