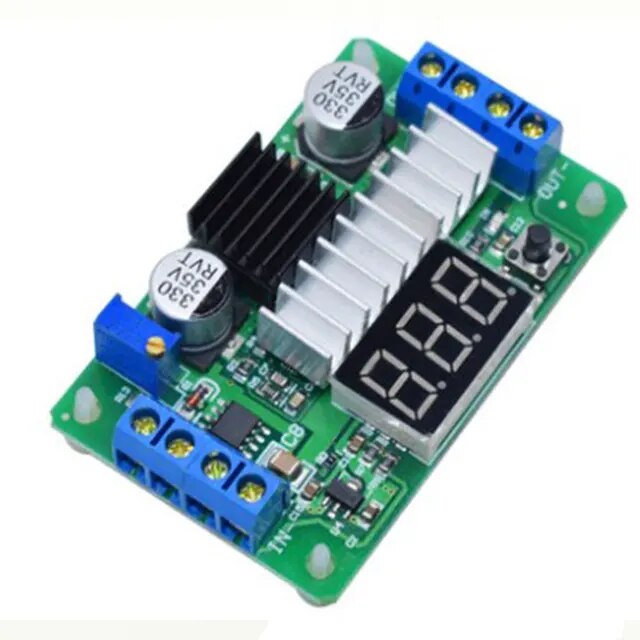

LTC1871-100DIS Modulo Convertidor Elevador DC-DC 3.5 a 30V 10AMP 100W
Referencia Interna:
LTC1871-100DIS
Módulo Elevador DC-DC LTC1871-100DIS de Alta Potencia
El LTC1871-100DIS es un módulo convertidor DC-DC tipo Boost que utiliza el controlador LTC1871 en su versión de 100 kHz para obtener un aumento eficiente del voltaje de entrada. Permite convertir tensiones bajas a salidas superiores con excelente estabilidad, alta eficiencia y capacidad de corriente, siendo ideal para aplicaciones de energía, sistemas portátiles, paneles solares, baterías y proyectos de alto voltaje controlado. Su diseño incluye potenciómetro de ajuste, protección interna y un MOSFET externo de potencia que garantiza un funcionamiento robusto incluso en cargas exigentes.
Especificaciones Técnicas
| Tipo de módulo | Convertidor DC-DC Boost |
|---|---|
| Modelo | LTC1871-100DIS |
| Chip controlador | Linear LTC1871 (100 kHz) |
| Voltaje de entrada | 3.5 V – 35 V |
| Voltaje de salida | 4 V – 40 V (ajustable) |
| Corriente de salida | Hasta 6 A (según disipación) |
| Eficiencia | Hasta 92 % |
| Frecuencia de operación | 100 kHz |
| MOSFET externo | Canal N de alta potencia |
| Regulación | Ajuste de precisión por potenciómetro |
| Ondulación | Baja ripple en la salida |
| Protección | Sobrecorriente y sobrecalentamiento |
| Indicadores LED | Encendido y estado |
| Disipación | Incluye disipador según versión |
| Dimensiones | ~ 65 × 36 mm |
| Aplicaciones | Boost de potencia, baterías, paneles solares |
