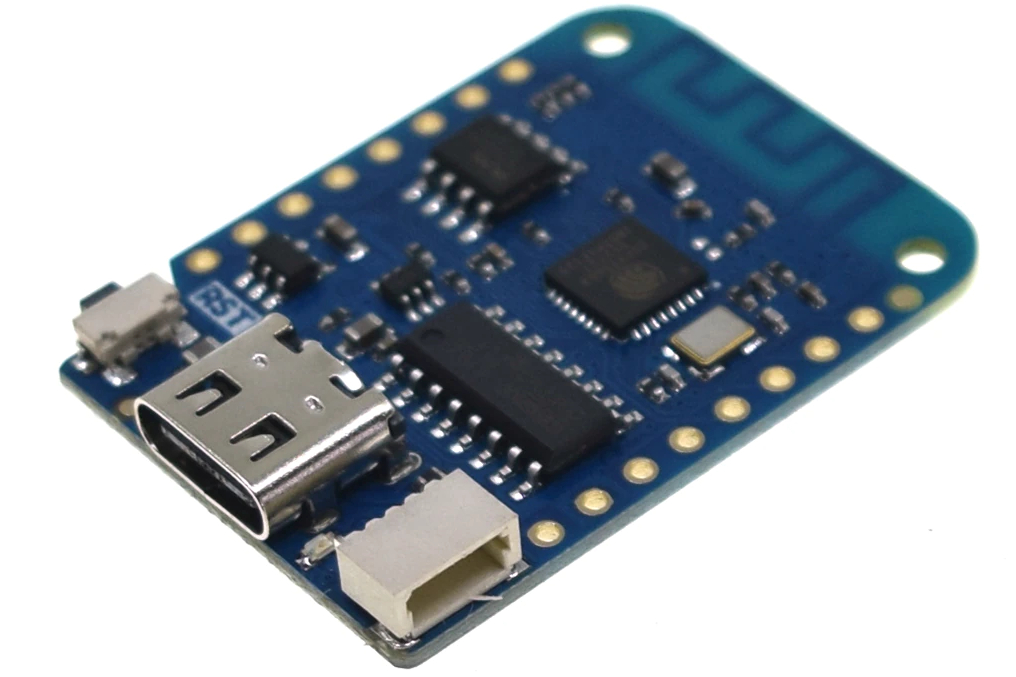

  3. LOLIN Wemos D1 Mini V4 ESP8266 WiFi USB-C 4MB – Placa Desarrollo IoT Compatible Arduino/MicroPython [LOLIN-MINI] LOLIN Wemos D1 Mini V4 ESP8266 WiFi USB-C 4MB – Placa Desarrollo IoT Compatible Arduino/MicroPython

LOLIN Wemos D1 Mini V4 ESP8266 WiFi USB-C 4MB – Placa Desarrollo IoT Compatible Arduino/MicroPython

[LOLIN-MINI] LOLIN Wemos D1 Mini V4 ESP8266 WiFi USB-C 4MB – Placa Desarrollo IoT Compatible Arduino/MicroPython

https://electrofranko.com/web/image/product.template/55322/image_1920?unique=9947077

S/ 25.00 25.0 PEN S/ 25.00

S/ 25.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: LOLIN-MINI

Tarjeta de Desarrollo LOLIN C3 Mini (ESP32-C3 con USB Tipo-C)

Placa compacta basada en el SoC ESP32-C3 RISC-V con conectividad Wi-Fi, Bluetooth 5 y conector USB-C moderno.

La placa LOLIN C3 Mini es un módulo de desarrollo de tamaño reducido y alto rendimiento basado en el microcontrolador ESP32-C3 con arquitectura RISC-V de 32 bits. Diseñada para proyectos de IoT avanzados que requieren un factor de forma compacto, incorpora conectividad inalámbrica Wi-Fi de 2.4 GHz y Bluetooth 5 (LE). Cuenta con un puerto USB Tipo-C moderno para alimentación y programación, además de un conector JST para baterías de litio, ofreciendo una solución versátil y eficiente para dispositivos inteligentes y proyectos portátiles.

Especificaciones Técnicas

Parámetro del SistemaRango / Valor Oficial
MicrocontroladorESP32-C3 (RISC-V mononúcleo a 160 MHz)
Memoria Flash4 MB Flash SPI
Conectividad InalámbricaWi-Fi 802.11 b/g/n (2.4 GHz) + Bluetooth 5 LE
Puerto USBUSB Tipo-C (con función UART nativa)
Voltaje de Operación (VCC)3.3 V DC (Entrada USB 5V)
Pines de E/S Digitales (GPIO)Pines multifuncionales con soporte PWM, I2C, SPI, UART
Parámetro Físico / EstructuraRango / Valor Oficial
Factor de FormaDiseño compacto tipo Mini con pines laterales
Conector de BateríaPuerto JST para batería Li-Po con circuito de carga
Botones FísicosBotón de Reset y botón de Usuario / Boot
Temperatura Operativa-40°C a +85°C
Aplicaciones PrincipalesDomótica, dispositivos vestibles (wearables) y nodos IoT compactos
Compatibilidad SoftwareArduino IDE, ESP-IDF y MicroPython

Ventajas Clave de la LOLIN C3 Mini

• Arquitectura RISC-V Avanzada: Integra el moderno procesador ESP32-C3 que ofrece mayor eficiencia energética y un excelente rendimiento de procesamiento para aplicaciones conectadas.

• Conectividad Dual Integrada: Soporta Wi-Fi y Bluetooth 5 de bajo consumo en una placa de dimensiones extremadamente reducidas, facilitando diseños discretos.

• Interfaz USB-C y Gestión de Batería: Incorpora conector reversible USB-C y soporte para carga de baterías de litio mediante puerto JST integrado.

La placa distribuye ordenadamente sus pines de E/S en los laterales, situando el conector USB-C y el puerto de batería en los extremos para un fácil acceso.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Conexión de alimentación y puerto USB
Esquema 3: Enlace para batería de litio Li-Po
Esquema 2: Distribución de pines digitales y analógicos
Esquema 4: Posicionamiento de antena en la PCB
Guía Esencial de Conexión y Montaje de Hardware: Alimente la placa mediante un cable **USB Tipo-C** o conectando una batería de litio de 3.7V al puerto **JST** blanco. Utilice los pines laterales para soldar headers o cableado directo hacia sus sensores y actuadores respetando los niveles lógicos de 3.3V.
1. ¿En qué se diferencia el microcontrolador ESP32-C3 de la LOLIN C3 Mini frente al ESP32 clásico de doble núcleo?
Mientras que el ESP32 tradicional utiliza núcleos Xtensa de doble núcleo, el ESP32-C3 de la LOLIN C3 Mini se basa en una arquitectura RISC-V de un solo núcleo, lo que reduce notablemente el consumo energético manteniendo conectividad Wi-Fi y Bluetooth LE moderna.
2. ¿Cómo se compara este módulo LOLIN C3 Mini con una placa NodeMCU tradicional basada en ESP8266?
A diferencia del ESP8266, la LOLIN C3 Mini ofrece un rendimiento superior, mayor cantidad de memoria flash, inclusión nativa de Bluetooth 5 (LE) y un conector físico USB Tipo-C mucho más robusto y actualizado.
3. ¿Qué chip microcontrolador integra la placa LOLIN C3 Mini?
Integra el SoC ESP32-C3 de Espressif Systems con un núcleo de procesamiento de arquitectura RISC-V de 32 bits que opera a una frecuencia de hasta 160 MHz.
4. ¿Qué tipos de conectividad inalámbrica soporta el módulo?
Soporta de forma simultánea conectividad Wi-Fi de 2.4 GHz (802.11 b/g/n) y Bluetooth 5 con tecnología Low Energy (BLE).
5. ¿Qué voltaje de alimentación maneja el circuito de E/S de la placa?
Los pines de entrada y salida (GPIO) operan a un nivel lógico estándar de 3.3V DC.
6. ¿Qué entornos de desarrollo software son compatibles para programarlo?
Es totalmente compatible con el entorno de programación Arduino IDE, el framework oficial ESP-IDF y firmwares basados en MicroPython.
7. ¿Para qué sirve el conector JST blanco disponible en la tarjeta?
Permite conectar y gestionar de forma directa baterías recargables de Ion de Litio o Li-Po de 3.7V gracias a su circuito de carga integrado.
8. ¿Cuánta memoria Flash viene incorporada para almacenar programas?
Dispone de 4 MB de memoria Flash SPI integrada en el diseño del módulo para la ejecución de aplicaciones y almacenamiento de archivos.
9. ¿Qué tipo de conector USB utiliza para la comunicación y carga?
Utiliza un conector USB Tipo-C moderno y reversible que facilita la conexión serie y la alimentación de la placa.
10. ¿En qué tipo de proyectos inteligentes se recomienda su implementación?
Es ideal para nodos sensores de Internet de las Cosas (IoT) de bajo consumo, proyectos de automatización del hogar (domótica) y dispositivos portátiles compactos.
▶ Video demostrativo 📄 Hoja de Datos
