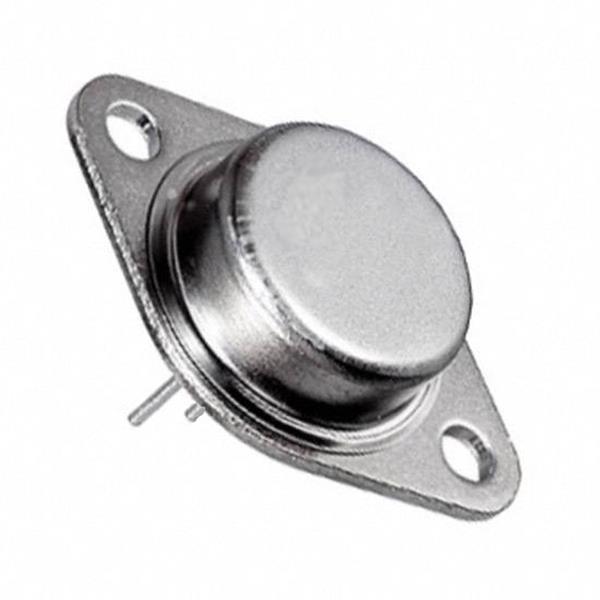

- REGULADOR POSTIVO 12V 5AMP [LM78H12K] REGULADOR POSTIVO 12V 5AMP
REGULADOR POSTIVO 12V 5AMP
[LM78H12K] REGULADOR POSTIVO 12V 5AMP
https://electrofranko.com/shop/lm78h12k-regulador-postivo-12v-5amp-805 https://electrofranko.com/web/image/product.template/805/image_1920?unique=9063553
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
LM78H12K
LM78H12K Regulador de Voltaje Lineal Positivo de 5A
Circuito integrado de potencia de inserción diseñado para la regulación estable de alto amperaje en sistemas electrónicos industriales de alto rendimiento térmico
El LM78H12K es un regulador lineal positivo fijo de 12V diseñado específicamente para suministrar corrientes de hasta 5A. Su arquitectura interna robusta permite una regulación de salida constante, resguardando los sistemas de control contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado metálico TO-3 asegura una disipación térmica idónea en fuentes de alimentación profesionales, sistemas de control de potencia y equipo industrial avanzado.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Regulador de Voltaje Lineal Positivo Fijo de Alta Potencia |
| Voltaje de salida fijo | 12.0 V CD (Tolerancia estricta de ±4% bajo plena carga) |
| Corriente de salida máxima | 5.0 A (Capacidad de carga continua con disipador crítico) |
| Voltaje de entrada máximo | 35 V CD (Límite operativo absoluto para regulación estable) |
| Regulación de línea típica | 60 mV (Estabilidad ante variaciones de la fuente) |
| Regulación de carga típica | 120 mV (Estabilidad ante variaciones en la demanda) |
| Voltaje de Dropout (Diferencial) | 2.5 V (Diferencia mínima entrada-salida a plena carga) |
| Protecciones de seguridad internas | Apagado térmico, límite de corriente y área segura (SOA) |
| Corriente de polarización (IQ) | 10 mA típico (Consumo interno bajo carga ligera) |
| Rango térmico de operación | -55°C a +150°C (Grado industrial extremo) |
| Encapsulado de potencia | TO-3 (Cuerpo metálico industrial de máxima disipación) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (INPUT): Terminal de entrada donde se aplica el voltaje positivo no regulado.
- Pin 2 (OUTPUT): Terminal de salida donde se obtiene el voltaje regulado estable de 12V.
- Case (GND): La carcasa metálica es el terminal de tierra física de retorno común.
Ventajas del LM78H12K
Alta Capacidad de Corriente (5A): Soporta cargas elevadas de forma continua, siendo ideal para sistemas de alimentación centralizada en equipos de potencia industrial.
Protecciones Internas Integradas: Incluye circuitos de apagado térmico y límite de corriente, garantizando la integridad del sistema ante sobrecargas o fallas operativas inesperadas.
Encapsulado Metálico TO-3: Su robusta estructura metálica proporciona una disipación de calor superior, esencial para mantener la estabilidad del voltaje bajo condiciones térmicas exigentes.
Regulación Lineal de Gran Precisión: Ofrece una salida limpia y constante, eliminando cualquier ruido eléctrico que pudiera afectar la lógica sensible de otros componentes electrónicos.
