- Amplificador Operacional [LM741CN] Amplificador Operacional
Amplificador Operacional

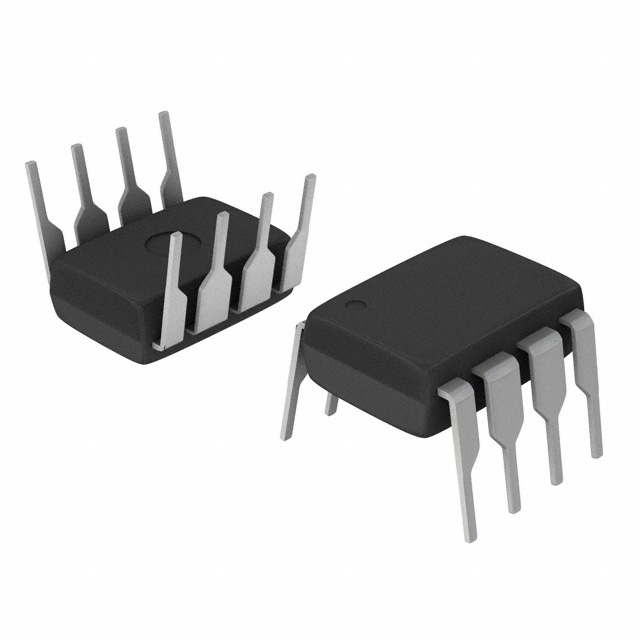

[LM741CN] Amplificador Operacional
https://electrofranko.com/shop/lm741cn-amplificador-operacional-803 https://electrofranko.com/web/image/product.template/803/image_1920?unique=4a97497
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
LM741CN
LM741CN Amplificador Operacional Único de Propósito General
Circuito integrado lineal monolítico clásico de inserción con un canal independiente y protección contra sobrecargas para aprendizaje y control
El LM741CN es un amplificador operacional único de propósito general de alta estabilidad, ampliamente utilizado en el sector educativo e industrial. Su arquitectura robusta interna proporciona una protección eficaz contra cortocircuitos, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en comparadores de voltaje, seguidores de señal analógica y filtros activos básicos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador Operacional Único (1 canal independiente) |
| Voltaje de alimentación máximo | ±18 V (Suministro dual balanceado continuo absoluto) |
| Voltaje de offset de entrada (Vio) | 2.0 mV típico / 6.0 mV máximo (Calibración por offset null) |
| Corriente de sesgo de entrada (Iib) | 80 nA típico / 500 nA máximo (Entrada bipolar estándar) |
| Ganancia de voltaje en lazo abierto | 50 V/mV mínimo / 200 V/mV típico (Alta ganancia lineal) |
| Ancho de banda del producto (GBP) | 1.0 MHz (Respuesta adecuada para frecuencias bajas y medias) |
| Velocidad de respuesta (Slew Rate) | 0.5 V/µs (Conmutación analógica suave para control lineal) |
| Protección contra cortocircuito | Posee (Salida protegida continuamente de forma interna) |
| Rechazo en modo común (CMRR) | 90 dB típico (Excelente atenuación de ruidos externos) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial clásico de alta estabilidad analógica) |
| Encapsulado estándar | DIP-8 (Cuerpo plástico clásico de inserción de 8 pines) |
Diagrama de Conexiones (Pinout Optimizado)
- Pin 1 (OFFSET NULL): Terminal externo de ajuste fino para anular el voltaje de desfase inicial.
- Pin 2 (IN-): Entrada analógica inversora de señal para el bloque operacional único.
- Pin 3 (IN+): Entrada analógica no inversora de señal para el bloque operacional único.
- Pin 4 (VCC-): Conexión de alimentación negativa común o retorno general a masa física.
- Pin 5 (OFFSET NULL): Terminal externo secundario utilizado para la calibración del desfase.
- Pin 6 (OUTPUT): Terminal de salida lineal de la señal amplificada o procesada.
- Pin 7 (VCC+): Conexión de alimentación de voltaje positivo continuo para el integrado.
- Pin 8 (N.C.): Sin conexión interna; utilizado para el aislamiento físico libre en la placa.
Ventajas del LM741CN
Estándar de Aprendizaje Global: Considerado el amplificador operacional por excelencia en entornos académicos debido a su comportamiento didáctico e ideal para comprender la teoría de control analógico.
Protección contra Cortocircuitos Integrada: Evita que el componente se destruya ante fallas accidentales de conexión en la salida de señal, ofreciendo un amplio margen de seguridad.
Inmunidad ante Efecto Latch-Up: Su diseño interno previene bloqueos no deseados causados por ruido transitorio en las líneas de alimentación, garantizando un reajuste continuo y limpio.
Compensación Interna de Frecuencia: Cuenta con estabilidad de fase interna integrada, lo que previene oscilaciones no deseadas sin requerir componentes capacitivos externos en la placa.
Aplicaciones Recomendadas
