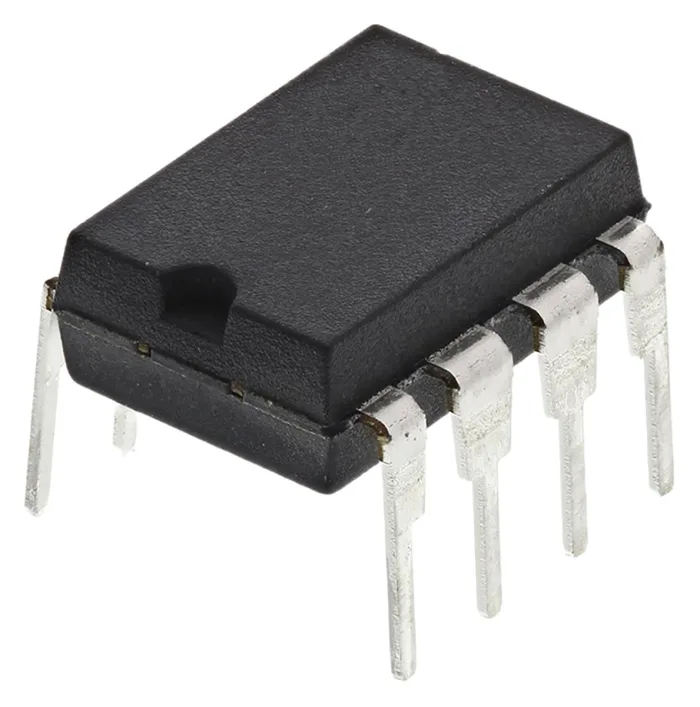

Decodificador de Tono Generador de PLL de Uso General Vt: 3,5-8,5VDC DIP-8
[LM567CN] Decodificador de Tono Generador de PLL de Uso General Vt: 3,5-8,5VDC DIP-8
https://electrofranko.com/shop/lm567cn-decodificador-de-tono-generador-de-pll-de-uso-general-vt-35-85vdc-dip-8-3558 https://electrofranko.com/web/image/product.template/3558/image_1920?unique=d618c47
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
LM567CN
LM567CN Decodificador de Tonos / Lazo de Seguimiento de Fase (PLL)
Circuito integrado lineal monolítico clásico de inserción diseñado para la detección precisa de frecuencias analógicas y conmutación lógica estable
El LM567CN es un decodificador de tonos general diseñado para saturar una salida lógica cuando una señal analógica ingresa dentro de su banda de detección. Su arquitectura robusta basada en un lazo de seguimiento de fase proporciona una excelente inmunidad al ruido exterior, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en controles remotos por ultrasonido, comunicaciones y osciladores comerciales.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Decodificador de Tonos / Lazo de Seguimiento de Fase (PLL) |
| Voltaje de alimentación máximo | 4.75 V a 9.0 V (Rango continuo de operación de carril único) |
| Rango de frecuencia central | 0.01 Hz a 500 kHz (Altamente ajustable por componentes externos) |
| Estabilidad térmica de frecuencia | 35 ppm/°C típico (Excelente retención del centro analógico) |
| Ancho de banda de captura | Hasta 14% máximo (Ajustable linealmente mediante capacitores) |
| Tipo de salida de colector | Colector Abierto (Habilita corrientes de drenaje de hasta 100 mA) |
| Inmunidad al ruido de entrada | Alta (Filtra señales falsas analógicas fuera de banda) |
| Voltaje de entrada mínimo de señal | 20 mV RMS (Gran sensibilidad analógica para decodificación) |
| Corriente de suministro típica | 11 mA (Consumo interno balanceado a un voltaje de 5V) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial de alta estabilidad analógica) |
| Encapsulado estándar | DIP-8 (Cuerpo plástico clásico de inserción de 8 pines) |
Diagrama de Conexiones (Pinout Optimizado)
- Pin 1 (OUTPUT FILTER): Conexión de filtro de salida analógica para suavizar la respuesta lógica de conmutación.
- Pin 2 (LOOP FILTER): Conexión del capacitor de lazo del PLL que define el ancho de banda de detección analógica.
- Pin 3 (INPUT): Terminal de entrada para acoplar la señal analógica de audio o tono que se desea sensar.
- Pin 4 (VCC): Terminal de alimentación de voltaje positivo continuo para la energización del integrado.
- Pin 5 (TIMING R): Conexión para la resistencia externa de temporizado que fija la frecuencia central del oscilador.
- Pin 6 (TIMING C): Conexión para el capacitor externo de temporizado que fija la frecuencia central del oscilador.
- Pin 7 (GND): Terminal de retorno común conectado a la tierra física o masa general del sistema.
- Pin 8 (OUTPUT): Salida digital en colector abierto que conmuta a bajo lógico al detectar el tono correcto.
Ventajas del LM567CN
Alta Inmunidad al Ruido mediante PLL: Su arquitectura de lazo cerrado evita falsas detecciones provocadas por ruidos de banda ancha o armónicos espurios externos.
Frecuencia de Centro Altamente Estable: Su oscilador interno mantiene una deriva térmica insignificante, asegurando la consistencia operativa en entornos industriales cambiantes.
Ancho de Banda de Captura Ajustable: Permite programar de manera analógica el rango de detección (del 1% al 14%) seleccionando el valor del capacitor de lazo.
Potente Salida de Colector Abierto (100mA): Capaz de activar directamente relés pequeños, lámparas indicadoras o buffers digitales sin etapas de amplificación adicionales.
Aplicaciones Recomendadas
