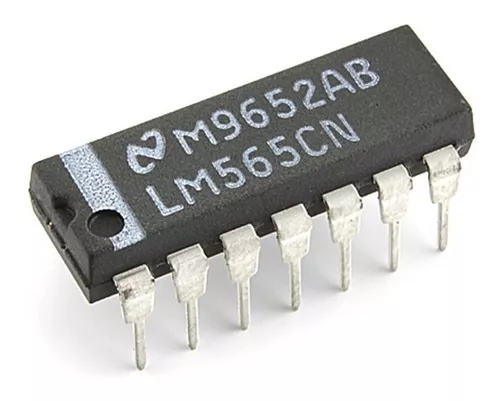

LM565CN PLL Circuito Integrado
[LM565CN] LM565CN PLL Circuito Integrado
https://electrofranko.com/shop/lm565cn-lm565cn-pll-circuito-integrado-1961 https://electrofranko.com/web/image/product.template/1961/image_1920?unique=36b9e27
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
LM565CN
LM565CN Lazo de Seguimiento de Fase (PLL) de Propósito General
Circuito integrado lineal monolítico clásico de inserción diseñado para el seguimiento de frecuencias, demodulación FM y síntesis de señales analógicas
El LM565CN es un lazo de seguimiento de fase (PLL) versátil que proporciona una frecuencia de salida proporcional a la frecuencia de entrada. Su arquitectura robusta de oscilador controlado por voltaje asegura una alta estabilidad, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en sistemas de comunicaciones, decodificadores de señales FSK y filtros seguidores activos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Lazo de Seguimiento de Fase (PLL) de alta estabilidad |
| Voltaje de alimentación máximo | ±6.0 V a ±12 V (Suministro balanceado para alta fidelidad) |
| Rango de frecuencia central | 0.001 Hz a 500 kHz (Escalamiento mediante componentes externos) |
| Estabilidad de temperatura | 200 ppm/°C típico (Estabilidad superior en lazo cerrado) |
| Voltaje de offset de salida | ±300 mV (Ajustable mediante la red de filtro de lazo) |
| Tipo de salida de señal | Salida diferencial analógica y señal de onda cuadrada |
| Rango de bloqueo de fase | ±60% típico del rango de frecuencia central definido |
| Corriente de suministro típica | 8.0 mA (Consumo eficiente durante la operación activa) |
| Linealidad del VCO | 0.2% típico (Alta fidelidad en la conversión V/F) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial de alta instrumentación) |
| Encapsulado estándar | DIP-14 (Cuerpo plástico clásico de inserción de 14 pines) |
Diagrama de Conexiones (Pinout Optimizado)
- Pin 1, 14: Conexiones auxiliares del comparador de fase para el lazo de realimentación.
- Pin 2, 3: Entradas analógicas del comparador de fase para la señal de referencia.
- Pin 4: Salida del oscilador controlado por voltaje (VCO) de onda cuadrada.
- Pin 5: Salida del VCO para conexión a entrada de referencia externa.
- Pin 6, 7: Terminales para el capacitor y resistencia de temporizado del VCO.
- Pin 8, 9: Alimentación positiva y negativa (VCC+ / VCC-).
- Pin 10: Salida de voltaje de referencia interna para demodulación.
- Pin 11, 12, 13: Terminales del filtro de lazo y etapa de salida analógica.
Ventajas del LM565CN
Oscilador Controlado por Voltaje (VCO) Integrado: Proporciona una capacidad de síntesis de frecuencia analógica altamente lineal y estable, vital para el diseño de sintetizadores complejos.
Lazo de Seguimiento de Fase (PLL) Robusto: Su arquitectura de realimentación permite el seguimiento preciso de señales de baja intensidad, ignorando ruidos de fondo no deseados.
Demodulación FM de Alta Fidelidad: Su diseño facilita la recuperación de señales analógicas moduladas con una mínima distorsión armónica, ideal para comunicaciones inalámbricas de banda estrecha.
Rango de Frecuencia Amplio: Operativo desde frecuencias extremadamente bajas hasta el espectro de radiofrecuencia (500 kHz), ofreciendo versatilidad inigualable en un solo dispositivo integrado.
Aplicaciones Recomendadas
