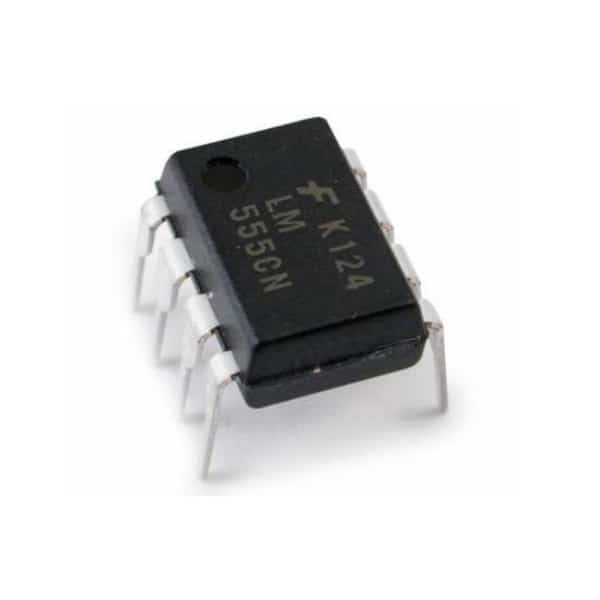

- Oscilador Temporizador Circuito [LM555CN] Oscilador Temporizador Circuito
Oscilador Temporizador Circuito
[LM555CN] Oscilador Temporizador Circuito
https://electrofranko.com/shop/lm555cn-oscilador-temporizador-circuito-802 https://electrofranko.com/web/image/product.template/802/image_1920?unique=222ecc1
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
LM555CN
LM555CN Temporizador de Precisión (Timer IC)
Circuito integrado lineal monolítico de inserción altamente versátil diseñado para generar retardos de tiempo, pulsos osciladores y funciones de temporización lógica robusta
El LM555CN es un controlador de tiempo sumamente versátil, capaz de producir retardos de tiempo o oscilaciones precisas mediante una configuración externa mínima. Su arquitectura interna robusta permite una corriente de salida de hasta 200 mA, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en proyectos educativos, osciladores, generadores de pulsos y alarmas industriales.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Temporizador Monolítico de Propósito General |
| Voltaje de alimentación | 4.5 V a 16 V (Rango operativo continuo amplio) |
| Corriente de salida máxima | ±200 mA (Capacidad de drenaje o fuente de corriente) |
| Estabilidad térmica | 50 ppm/°C (Excelente estabilidad ante cambios térmicos) |
| Precisión de temporización | Alta (Depende únicamente de componentes externos R y C) |
| Modos de operación | Monoestable, Astable y Biestable |
| Ciclo de trabajo ajustable | Hasta 100% (Modulable según configuración externa) |
| Corriente de suministro en reposo | 3.0 mA a 5V (Consumo energético optimizado para baterías) |
| Tiempo de subida/bajada | 100 ns (Respuesta rápida para aplicaciones digitales) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial de alta fiabilidad) |
| Encapsulado estándar | DIP-8 (Cuerpo plástico clásico de inserción) |
Diagrama de Conexiones (Pinout Optimizado)
- Pin 1 (GND): Terminal de retorno común a la tierra física o masa.
- Pin 2 (TRIGGER): Entrada de disparo para iniciar el ciclo de tiempo.
- Pin 3 (OUTPUT): Salida principal que entrega el pulso o señal oscilante.
- Pin 4 (RESET): Entrada de reinicio lógico (activo en nivel bajo).
- Pin 5 (CONTROL): Terminal para desacoplar y estabilizar el voltaje interno.
- Pin 6 (THRESHOLD): Entrada del comparador superior para finalizar el ciclo.
- Pin 7 (DISCHARGE): Terminal de descarga del capacitor de temporizado.
- Pin 8 (VCC+): Alimentación positiva para el funcionamiento del integrado.
Ventajas del LM555CN
Versatilidad Multimodo: Capacidad única de operar en configuraciones monoestable (temporizador), astable (oscilador) o biestable, cubriendo casi cualquier necesidad de sincronización temporal.
Alta Capacidad de Salida (200mA): Puede manejar relés, zumbadores o pequeños motores directamente, reduciendo la necesidad de etapas de amplificación adicionales en circuitos simples.
Rango de Voltaje Extenso: Compatible con una amplia variedad de fuentes de alimentación (de 4.5V a 16V), adaptándose desde lógica TTL hasta sistemas industriales de mayor potencia.
Independencia de Alimentación: Mantiene una estabilidad de temporización excepcional ante variaciones de voltaje, garantizando precisión en entornos donde la fuente de poder no es perfecta.
Aplicaciones Recomendadas
