- Comparador Low Offset Dual encapsulado SOIC 8 PIN SMD "TI" [LM393DR-SMD] Comparador Low Offset Dual encapsulado SOIC 8 PIN SMD "TI"

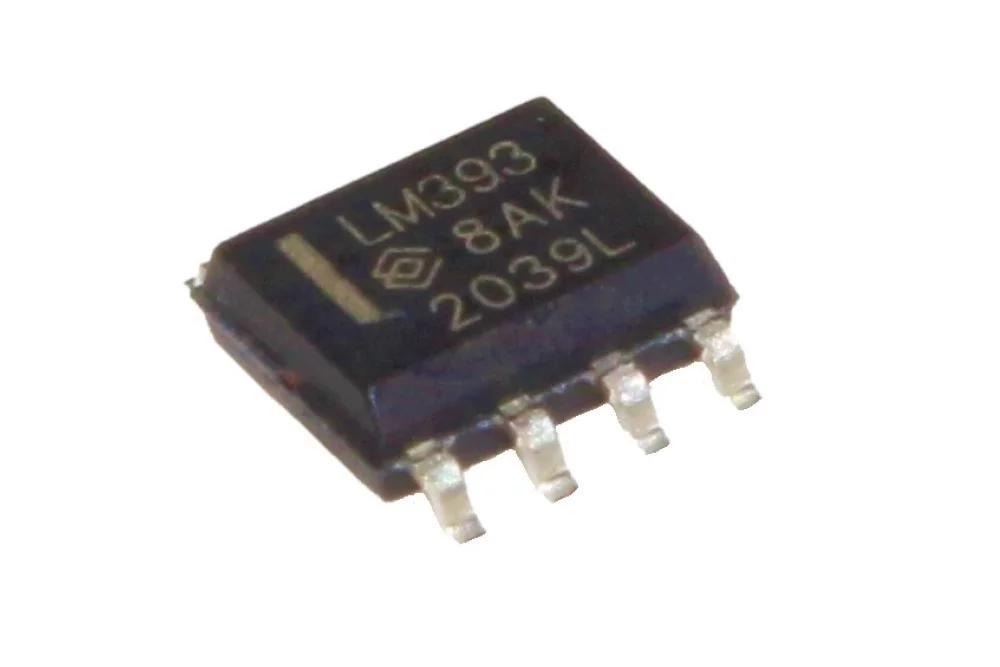

Comparador Low Offset Dual encapsulado SOIC 8 PIN SMD "TI"
[LM393DR-SMD] Comparador Low Offset Dual encapsulado SOIC 8 PIN SMD "TI"
https://electrofranko.com/shop/lm393dr-smd-comparador-low-offset-dual-encapsulado-soic-8-pin-smd-ti-1985 https://electrofranko.com/web/image/product.template/1985/image_1920?unique=918e451
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
LM393DR-SMD
LM393DR SMD Comparador de Voltaje Dual de Precisión
Circuito integrado lineal monolítico de montaje superficial con dos comparadores independientes de colector abierto para lógica digital compacta
El LM393DR SMD es la versión de montaje superficial del comparador dual clásico, optimizado para operar con fuentes simples en espacios reducidos. Su arquitectura interna robusta con salidas de colector abierto facilita el acoplamiento directo con sistemas TTL y CMOS, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en placas automatizadas de alta densidad.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Comparador de Voltaje Dual (2 canales integrados) |
| Voltaje de alimentación simple | 2.0 V a 36 V (Rango operativo continuo de carril único) |
| Voltaje de alimentación dual | ±1.0 V a ±18 V (Suministro balanceado analógico simétrico) |
| Voltaje de offset de entrada (Vio) | 1.0 mV típico / 5.0 mV máximo (Gran precisión de umbral) |
| Corriente de sesgo de entrada (Iib) | 25 nA típico / 250 nA máximo (Baja absorción de señal) |
| Tipo de salidas integradas | Colector Abierto (Requiere resistencia Pull-Up externa) |
| Tiempo de respuesta típico | 1.3 µs (Transición rápida optimizada para flancos lógicos) |
| Corriente de suministro en reposo | 0.4 mA típico / 1.0 mA máximo (Consumo reducido continuo) |
| Rango de entrada común | Incluye nivel de tierra física (0 V a VCC - 1.5 V) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial de alta estabilidad analógica) |
| Encapsulado estándar SMD | SOIC-8 / SOP-8 (Cuerpo plástico compacto de montaje superficial) |
Diagrama de Conexiones (Pinout Optimizado)
- Pin 1 (1OUT): Terminal de salida digital de colector abierto del primer bloque comparador.
- Pin 2 (1IN-): Entrada analógica inversora de señal para el bloque comparador 1.
- Pin 3 (1IN+): Entrada analógica no inversora de señal para el bloque comparador 1.
- Pin 4 (GND / VCC-): Conexión de retorno común a tierra física o polo negativo de la fuente.
- Pin 5 (2IN+): Entrada analógica no inversora de señal para el bloque comparador 2.
- Pin 6 (2IN-): Entrada analógica inversora de señal para el bloque comparador 2.
- Pin 7 (2OUT): Terminal de salida digital de colector abierto del segundo bloque comparador.
- Pin 8 (VCC+): Conexión de alimentación de voltaje positivo continuo para ambos canales.
Ventajas del LM393DR SMD
Salidas Flexibles de Colector Abierto: Habilita la interconexión directa con diferentes niveles lógicos de voltaje (como 3.3V o 5V) mediante una simple resistencia Pull-Up externa.
Formato SOIC-8 de Alta Densidad: Minimiza drásticamente el uso de espacio físico en el circuito impreso, facilitando la fabricación automatizada de módulos compactos.
Rango de Entrada Común a Tierra: Permite sensar e instrumentar señales analógicas bajas que caen de forma directa hasta los cero voltios reales, ideal para microcontroladores.
Consumo de Corriente Reducido: Su diseño interno de baja potencia optimiza el drenado de corriente en reposo (0.4 mA), haciéndolo perfecto para sistemas portátiles continuos.
Aplicaciones Recomendadas
