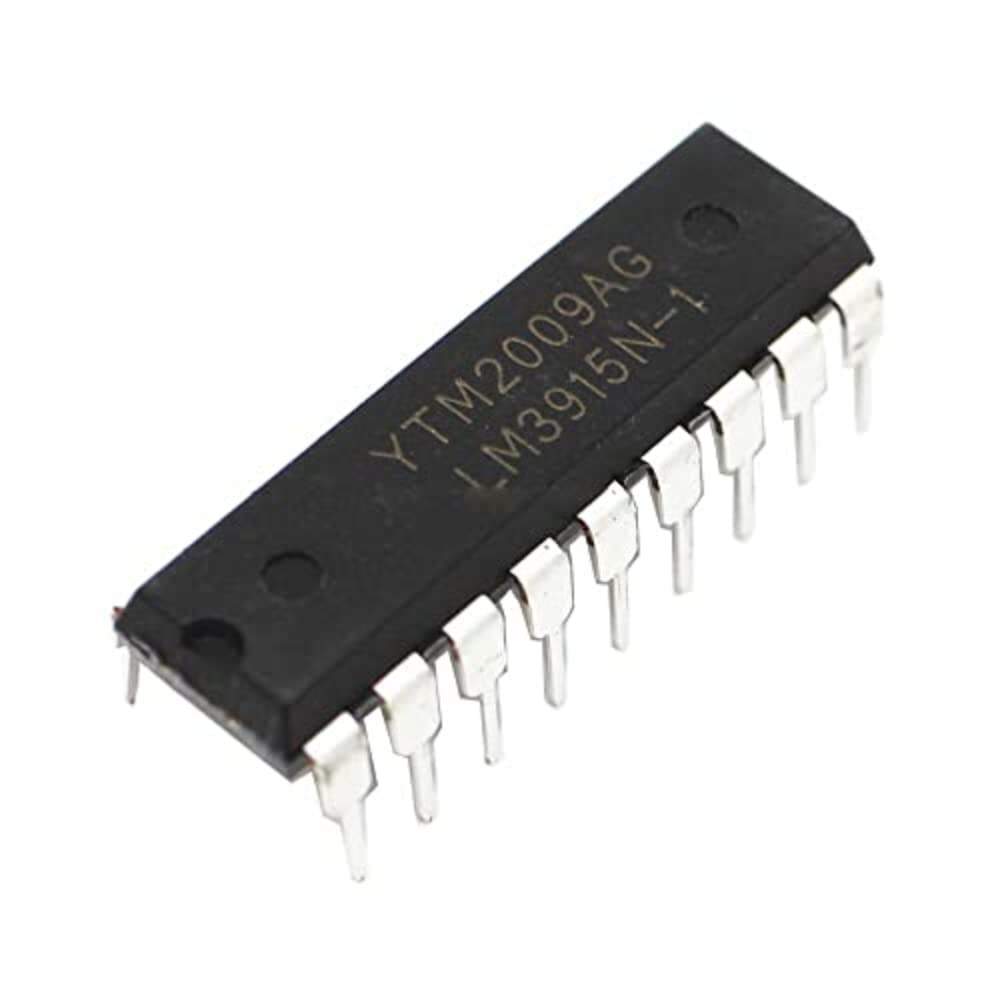

LM3915N-1 Controlador de Visualización de Barra Logarítmica
Circuito integrado de 10 etapas diseñado para visualizar niveles de señal mediante LEDs con respuesta logarítmica (3dB por paso), ideal para indicadores de audio
El LM3915N-1 es un controlador monolítico que detecta niveles de voltaje analógicos y maneja diez LEDs en escala logarítmica. Su arquitectura interna compensa variaciones de la fuente y permite una configuración flexible entre modo de barra o punto. Su encapsulado DIP-18 asegura una integración sencilla en prototipos, paneles de monitoreo de audio, instrumentación industrial y sistemas de diagnóstico donde la visualización de decibelios es requerida.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Driver de LED de 10 pasos logarítmico |
| Escala de visualización | 3 dB por paso (Logarítmica estándar) |
| Corriente de salida | Programable de 1mA a 30mA (Por LED) |
| Voltaje de alimentación | 3 V a 25 V CD (Voltaje de entrada máximo) |
| Voltaje de referencia | 1.25 V a 12 V (Ajustable internamente) |
| Modos de visualización | Barra (Bar) o Punto (Dot) seleccionable |
| Corriente de reposo | 2.2 mA típico (Sin carga de LEDs) |
| Protecciones internas | Protección contra polaridad inversa y sobrecarga |
| Rango dinámico | 30 dB (10 pasos de 3dB cada uno) |
| Rango térmico operación | 0°C a +70°C (Grado comercial estándar) |
| Encapsulado | DIP-18 (Dual In-line Package de 18 pines) |
Diagrama de Conexiones (Pinout)
- Pines 1, 10-18: Salidas de LED (Corriente constante).
- Pin 5: Entrada de señal analógica.
- Pin 9: Modo de operación (Barra/Punto).
- Pines 2, 3, 4, 6, 7, 8: Referencia, control y alimentación.
Ventajas del LM3915N-1
Escala Logarítmica: La relación 3dB por paso emula la percepción del oído humano, siendo indispensable para vúmetros e indicadores de nivel de audio.
Flexibilidad de Diseño: Permite seleccionar entre modo barra o punto con un solo puente (jumper) y ajustar la intensidad de los LEDs mediante una resistencia externa.
Protección Integrada: El chip maneja de forma segura las corrientes de los LEDs, evitando la necesidad de transistores externos de control en configuraciones estándar.
Facilidad de Implementación: Su formato DIP facilita el prototipado rápido en breadboards y placas perforadas, siendo un componente ideal tanto para aficionados como para desarrolladores industriales.
Aplicaciones Recomendadas
