- Driver de Barra de LEDs LM3914 Vu Meter de 10 LEDs DIP18 [LM3914N-1] Driver de Barra de LEDs LM3914 Vu Meter de 10 LEDs DIP18

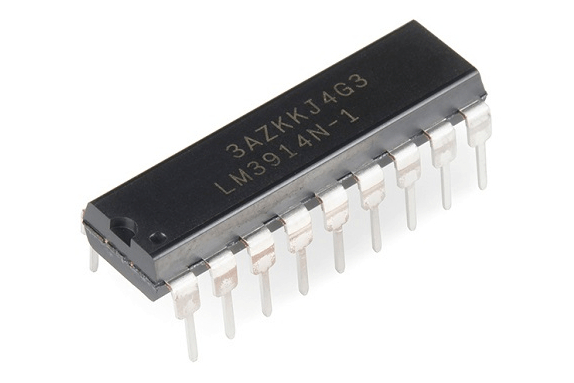

Driver de Barra de LEDs LM3914 Vu Meter de 10 LEDs DIP18
[LM3914N-1] Driver de Barra de LEDs LM3914 Vu Meter de 10 LEDs DIP18
https://electrofranko.com/shop/lm3914n-1-driver-de-barra-de-leds-lm3914-vu-meter-de-10-leds-dip18-3571 https://electrofranko.com/web/image/product.template/3571/image_1920?unique=6797bff
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
LM3914N-1
LM3914N-1 Driver de Visualización Lineal de 10 LEDs
Circuito integrado lineal monolítico clásico de inserción diseñado para accionar displays numéricos o barras gráficas con escala lineal de alta precisión
El LM3914N-1 es un circuito integrado monolítico que detecta niveles de voltaje analógicos y maneja diez LEDs en escala lineal constante. Su arquitectura interna elimina la necesidad de resistencias individuales para cada diodo, resguardando los sistemas digitales contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en indicadores de nivel de baterías, medidores visuales y paneles industriales.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Driver de Displays LED de 10 Pasos (Escala Lineal) |
| Voltaje de alimentación mínimo | 3.0 V CD (Suministro inferior para operación móvil) |
| Voltaje de alimentación máximo | 25 V CD (Límite operativo absoluto para el integrado) |
| Corriente de salida por LED | 1.0 mA a 30 mA (Programable mediante una sola resistencia) |
| Voltaje de referencia interno | 1.25 V nominal (Altamente estable ante variaciones térmicas) |
| Modos de salida seleccionables | Modo Barra de LEDs continua o modo Punto único móvil |
| Regulación de corriente de carga | 0.5 mA típico (Evita parpadeos en los diodos emisores) |
| Voltaje máximo en buffer de entrada | ±35 V CD (Protección integrada contra picos destructivos) |
| Corriente de reposo del sistema | 2.4 mA típico (Bajo consumo general de control interno) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial de alta linealidad analógica) |
| Encapsulado estándar | DIP-18 (Cuerpo plástico clásico de inserción de 18 pines) |
Diagrama de Conexiones (Pinout Optimizado)
- Pin 1 (REG OUT): Terminal de salida para el primer LED indicador de la escala lineal.
- Pin 2 (V- / GND): Terminal de retorno común a tierra física o polo negativo de la fuente.
- Pin 3 (V+): Entrada de suministro eléctrico positivo común del circuito integrado.
- Pin 4 (RLO) / Pin 6 (RHI): Terminales inferior y superior del divisor resistivo interno de precisión.
- Pin 5 (SIG IN): Entrada analógica principal para la señal de voltaje que se desea medir.
- Pin 7 (REF OUT) / Pin 8 (REF ADJ): Terminales de salida del voltaje de referencia y su ajuste de corriente.
- Pin 9 (MODE): Pin de control lógico para alternar la visualización entre modo barra o modo punto.
- Pines 10 al 18 (LED 2 a LED 10): Salidas digitales de corriente constante para controlar los nueve indicadores restantes.
Ventajas del LM3914N-1
Salidas Estables de Corriente Constante: Regula directamente la corriente que pasa por los LEDs, eliminando la necesidad de añadir resistencias limitadoras externas por cada canal.
Respuesta Visual de Progresión Lineal: Ideal para medir magnitudes proporcionales directas como voltajes de baterías, niveles de agua o magnitudes físicas directas sin distorsión logarítmica.
Conexión en Cascada Sencilla y Directa: Permite encadenar múltiples circuitos integrados en serie para expandir la visualización hasta escalas de 20, 50 o 100 pasos continuos.
Control de Brillo de un Solo Punto: Ajusta la luminosidad global de toda la barra de LEDs simultáneamente variando el valor de un solo resistor conectado al pin de referencia.
Aplicaciones Recomendadas
