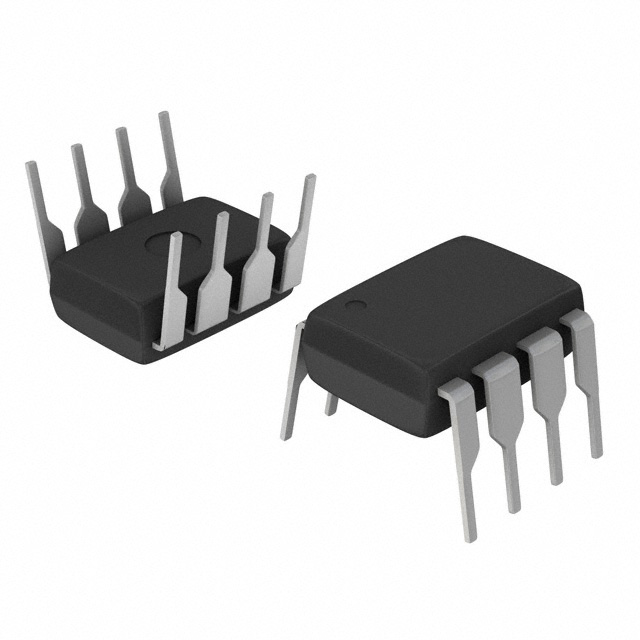

LM386N-1 Amplificador de Potencia de Audio de Bajo Voltaje
Circuito integrado lineal monolítico clásico de inserción diseñado para la amplificación acústica eficiente en dispositivos portátiles de batería
El LM386N-1 es un amplificador de potencia analógico de baja tensión diseñado para aplicaciones de consumo electrónico de baja distorsión. Su arquitectura robusta proporciona un drenaje de corriente mínimo en reposo, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en radios portátiles, pequeños altavoces comerciales y reproductores de audio analógicos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador de Potencia de Audio Monofónico |
| Voltaje de alimentación mínimo | 4.0 V (Operación continua ideal para celdas de batería) |
| Voltaje de alimentación máximo | 12 V (Límite continuo absoluto absoluto para la versión de entrada) |
| Potencia de salida típica (Pout) | 325 mW (Medido a un suministro de 6V con carga de 8 Ω) |
| Ganancia interna de voltaje por defecto | 20 V/V / 26 dB (Configurada sin componentes en bornes) |
| Rango de ganancia programable | 20 a 200 (Modificable mediante red RC externa) |
| Consumo de corriente en reposo | 4.0 mA típico / 8.0 mA máximo (Ultra baja disipación) |
| Impedancia de carga de salida | 4 Ω a 32 Ω (Idóneo para bocinas y transductores clásicos) |
| Distorsión armónica total (THD) | 0.2% típico (Excelente fidelidad en rangos comerciales) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial de alta estabilidad analógica) |
| Encapsulado estándar | DIP-8 (Cuerpo plástico clásico de inserción de 8 pines) |
Diagrama de Conexiones (Pinout Optimizado)
- Pin 1 (GAIN): Terminal de ajuste para incrementar la ganancia analógica de forma externa.
- Pin 2 (IN-): Entrada analógica inversora de señal de audio (comúnmente referenciada a masa).
- Pin 3 (IN+): Entrada analógica no inversora principal para acoplar la señal analógica de audio.
- Pin 4 (GND): Terminal de retorno común conectado a la tierra física o masa del circuito.
- Pin 5 (VOUT): Salida de potencia analógica acoplada hacia el altavoz o bocina del sistema.
- Pin 6 (VS): Conexión de alimentación de voltaje positivo continuo para el integrado.
- Pin 7 (BYPASS): Terminal de desacople para filtrar ruidos analógicos mediante un capacitor a masa.
- Pin 8 (GAIN): Terminal secundario de lazo para programar la amplificación hasta un valor de 200.
