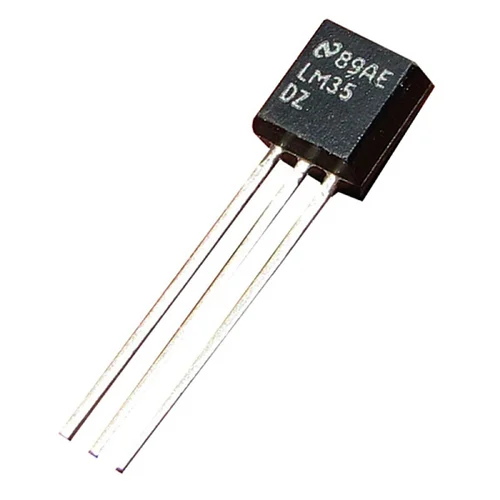

- LM35 Sensor de Temperatura Centigrado de Precision Encapsulado TO-92 [LM35DZ-G] LM35 Sensor de Temperatura Centigrado de Precision Encapsulado TO-92
LM35 Sensor de Temperatura Centigrado de Precision Encapsulado TO-92
[LM35DZ-G] LM35 Sensor de Temperatura Centigrado de Precision Encapsulado TO-92
https://electrofranko.com/shop/lm35dz-g-lm35-sensor-de-temperatura-centigrado-de-precision-encapsulado-to-92-55076 https://electrofranko.com/web/image/product.template/55076/image_1920?unique=bf692b4
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
LM35DZ-G
LM35DZ Sensor de Temperatura de Precisión Centígrado
Circuito integrado de sensor térmico calibrado con salida lineal proporcional a la escala Celsius para medición precisa de temperatura ambiente industrial
El LM35DZ es un sensor de temperatura de precisión cuya salida de voltaje es linealmente proporcional a la temperatura en grados Celsius. Su arquitectura interna calibrada de fábrica elimina la necesidad de circuitos de compensación externos, resguardando los sistemas de control contra lecturas erróneas por derivas térmicas o ruidos. Su encapsulado clásico asegura un acoplamiento idóneo en termostatos digitales, sistemas de monitoreo climático y seguridad.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Sensor de Temperatura (Salida lineal Celsius) |
| Factor de escala de salida | 10 mV/°C (Linealidad garantizada sobre el rango) |
| Rango de medición (LM35DZ) | 0°C a +100°C (Grado comercial de alta precisión) |
| Exactitud de calibración | ±1.0°C (Calibrado con láser a temperatura ambiente) |
| Rango de alimentación | 4.0 V a 30 V (Suministro analógico simple) |
| Corriente de consumo | 60 µA típico (Muy baja disipación de calor interna) |
| Impedancia de salida | 0.1 Ω típico (Para carga de 1 mA) |
| Error de no linealidad | ±0.5°C típico (Desviación mínima en el rango) |
| Tiempo de respuesta | Rápido (Respuesta inmediata ante cambios ambientales) |
| Estabilidad a largo plazo | ±0.1°C (Mínima deriva tras operación continua) |
| Encapsulado estándar | TO-92 (Montaje pasante de bajo perfil) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (V+): Entrada de alimentación de voltaje positivo (4V - 30V).
- Pin 2 (OUTPUT): Terminal de salida de voltaje analógico (10mV por grado).
- Pin 3 (GND): Terminal de retorno común (tierra física de referencia).
Ventajas del LM35DZ
Salida Lineal en Grados Celsius: Facilita el diseño al ofrecer una lectura directa proporcional, evitando cálculos de conversión matemática complejos en el microcontrolador.
Calibración Láser de Fábrica: Su exactitud inicial de ±1.0°C elimina la necesidad de circuitos de compensación complejos o ajustes manuales tediosos en la línea de montaje.
Bajo Drenado de Corriente: Opera eficientemente con corrientes muy bajas, minimizando la autocalefacción del componente y asegurando que la lectura refleje la temperatura ambiente real.
Versatilidad en el Diseño: Puede funcionar en una amplia gama de voltajes, adaptándose fácilmente a configuraciones de medición tanto simples como de alta precisión.
Aplicaciones Recomendadas
LM35DZ Sensor de Temperatura de Precisión
Circuito integrado de sensor térmico calibrado con salida lineal proporcional a la escala Kelvin para medición precisa de temperatura ambiente
El LM35DZ es un sensor de temperatura de precisión que funciona como un diodo Zener con un voltaje de ruptura directamente proporcional a la temperatura absoluta. Su arquitectura interna calibrada de fábrica proporciona una linealidad excelente, resguardando los sistemas de control contra lecturas erróneas por derivas térmicas o ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en termostatos digitales, sistemas de monitoreo climático y seguridad.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Sensor de Temperatura de Precisión (Salida Kelvin) |
| Factor de escala de salida | 10 mV/°C (Linealidad garantizada sobre el rango) |
| Rango de medición (LM35DZ) | 0°C a +100°C (Grado comercial / industrial estándar) |
| Exactitud de calibración | ±1.0°C (Calibración láser para máxima precisión de fábrica) |
| Rango de alimentación | 4.0 V a 30 V (Suministro analógico simple) |
| Corriente de consumo | 60 µA típico (Muy baja disipación de calor interna) |
| Impedancia de salida | 0.1 Ω típico (Para carga de 1 mA) |
| Error de no linealidad | ±0.5°C típico (Desviación mínima en el rango) |
| Tiempo de respuesta | Rápido (Respuesta inmediata ante cambios ambientales) |
| Estabilidad a largo plazo | ±0.1°C (Mínima deriva tras operación continua) |
| Encapsulado | TO-92 (Montaje pasante / Inserción compacta) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (V+): Entrada de alimentación de voltaje positivo (4V - 30V).
- Pin 2 (OUTPUT): Terminal de salida de voltaje analógico (10mV por grado).
- Pin 3 (GND): Terminal de retorno común (tierra física de referencia).
Ventajas del LM35DZ
Salida Lineal en Grados Celsius: Facilita el diseño al ofrecer una lectura directa proporcional, evitando cálculos de conversión matemática complejos en el microcontrolador.
Calibración Láser de Fábrica: Su exactitud inicial de ±1.0°C elimina la necesidad de circuitos de compensación complejos o ajustes manuales tediosos en la línea de montaje.
Bajo Drenado de Corriente: Opera eficientemente con corrientes muy bajas, minimizando la autocalefacción del componente y asegurando que la lectura refleje la temperatura ambiente real.
Versatilidad en el Diseño: Puede funcionar en una amplia gama de voltajes, adaptándose fácilmente a configuraciones de medición tanto simples como de alta precisión.
Aplicaciones Recomendadas
LM35DZ Sensor de Temperatura de Precisión Centígrado
Circuito integrado de sensor térmico calibrado con salida lineal proporcional a la escala Celsius para medición precisa de temperatura ambiente industrial
El LM35DZ es un sensor de temperatura de precisión cuya salida de voltaje es linealmente proporcional a la temperatura en grados Celsius. Su arquitectura interna calibrada de fábrica elimina la necesidad de circuitos de compensación externos, resguardando los sistemas de control contra lecturas erróneas por derivas térmicas o ruidos. Su encapsulado clásico asegura un acoplamiento idóneo en termostatos digitales, sistemas de monitoreo climático y seguridad.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Sensor de Temperatura (Salida lineal Celsius) |
| Factor de escala de salida | 10 mV/°C (Linealidad garantizada sobre el rango) |
| Rango de medición (LM35DZ) | 0°C a +100°C (Grado comercial de alta precisión) |
| Exactitud de calibración | ±1.0°C (Calibrado con láser a temperatura ambiente) |
| Rango de alimentación | 4.0 V a 30 V (Suministro analógico simple) |
| Corriente de consumo | 60 µA típico (Muy baja disipación de calor interna) |
| Impedancia de salida | 0.1 Ω típico (Para carga de 1 mA) |
| Error de no linealidad | ±0.5°C típico (Desviación mínima en el rango) |
| Tiempo de respuesta | Rápido (Respuesta inmediata ante cambios ambientales) |
| Estabilidad a largo plazo | ±0.1°C (Mínima deriva tras operación continua) |
| Encapsulado estándar | TO-92 (Montaje pasante de bajo perfil) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (V+): Entrada de alimentación de voltaje positivo (4V - 30V).
- Pin 2 (OUTPUT): Terminal de salida de voltaje analógico (10mV por grado).
- Pin 3 (GND): Terminal de retorno común (tierra física de referencia).
Ventajas del LM35DZ
Salida Lineal en Grados Celsius: Facilita el diseño al ofrecer una lectura directa proporcional, evitando cálculos de conversión matemática complejos en el microcontrolador.
Calibración Láser de Fábrica: Su exactitud inicial de ±1.0°C elimina la necesidad de circuitos de compensación complejos o ajustes manuales tediosos en la línea de montaje.
Bajo Drenado de Corriente: Opera eficientemente con corrientes muy bajas, minimizando la autocalefacción del componente y asegurando que la lectura refleje la temperatura ambiente real.
Versatilidad en el Diseño: Puede funcionar en una amplia gama de voltajes, adaptándose fácilmente a configuraciones de medición tanto simples como de alta precisión.
Aplicaciones Recomendadas
LM35DZ Sensor de Temperatura de Precisión
Circuito integrado de sensor térmico calibrado con salida lineal proporcional a la escala Kelvin para medición precisa de temperatura ambiente
El LM35DZ es un sensor de temperatura de precisión que funciona como un diodo Zener con un voltaje de ruptura directamente proporcional a la temperatura absoluta. Su arquitectura interna calibrada de fábrica proporciona una linealidad excelente, resguardando los sistemas de control contra lecturas erróneas por derivas térmicas o ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en termostatos digitales, sistemas de monitoreo climático y seguridad.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Sensor de Temperatura de Precisión (Salida Kelvin) |
| Factor de escala de salida | 10 mV/°C (Linealidad garantizada sobre el rango) |
| Rango de medición (LM35DZ) | 0°C a +100°C (Grado comercial / industrial estándar) |
| Exactitud de calibración | ±1.0°C (Calibración láser para máxima precisión de fábrica) |
| Rango de alimentación | 4.0 V a 30 V (Suministro analógico simple) |
| Corriente de consumo | 60 µA típico (Muy baja disipación de calor interna) |
| Impedancia de salida | 0.1 Ω típico (Para carga de 1 mA) |
| Error de no linealidad | ±0.5°C típico (Desviación mínima en el rango) |
| Tiempo de respuesta | Rápido (Respuesta inmediata ante cambios ambientales) |
| Estabilidad a largo plazo | ±0.1°C (Mínima deriva tras operación continua) |
| Encapsulado | TO-92 (Montaje pasante / Inserción compacta) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (V+): Entrada de alimentación de voltaje positivo (4V - 30V).
- Pin 2 (OUTPUT): Terminal de salida de voltaje analógico (10mV por grado).
- Pin 3 (GND): Terminal de retorno común (tierra física de referencia).
Ventajas del LM35DZ
Salida Lineal en Grados Celsius: Facilita el diseño al ofrecer una lectura directa proporcional, evitando cálculos de conversión matemática complejos en el microcontrolador.
Calibración Láser de Fábrica: Su exactitud inicial de ±1.0°C elimina la necesidad de circuitos de compensación complejos o ajustes manuales tediosos en la línea de montaje.
Bajo Drenado de Corriente: Opera eficientemente con corrientes muy bajas, minimizando la autocalefacción del componente y asegurando que la lectura refleje la temperatura ambiente real.
Versatilidad en el Diseño: Puede funcionar en una amplia gama de voltajes, adaptándose fácilmente a configuraciones de medición tanto simples como de alta precisión.
