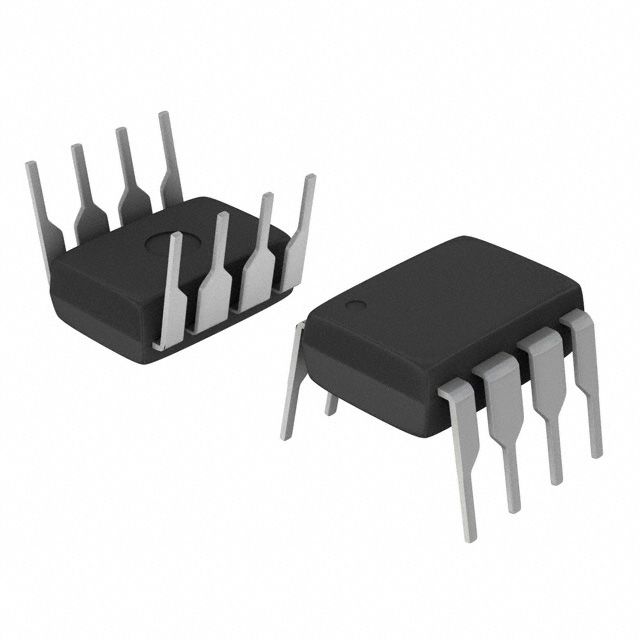

Amplificador Operacional Dual de Baja Potencia y Alta Ganancia, OPAM DIP-8
[LM358] Amplificador Operacional Dual de Baja Potencia y Alta Ganancia, OPAM DIP-8
https://electrofranko.com/shop/lm358-amplificador-operacional-dual-de-baja-potencia-y-alta-ganancia-opam-dip-8-1755 https://electrofranko.com/web/image/product.template/1755/image_1920?unique=12dcc23
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
LM358
LM358 Amplificador Operacional Dual de Propósito General
Circuito integrado lineal monolítico clásico de inserción con dos canales independientes de alimentación simple para acondicionamiento analógico
El LM358 es un amplificador operacional dual de bajo consumo diseñado específicamente para operar con una sola fuente de alimentación en un amplio rango de voltajes. Su arquitectura robusta proporciona una excelente estabilidad diferencial, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en sistemas de automatización, comparadores lógicos y sensores industriales.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador Operacional Dual (2 canales libres) |
| Voltaje de alimentación simple | 3.0 V a 32 V (Operación continua absoluta de carril único) |
| Voltaje de alimentación dual | ±1.5 V a ±16 V (Suministro balanceado analógico simétrico) |
| Voltaje de offset de entrada (Vio) | 2.0 mV típico / 7.0 mV máximo (Estabilidad de umbral) |
| Corriente de sesgo de entrada (Iib) | 45 nA típico / 250 nA máximo (Bajo flujo de fugas) |
| Ganancia de voltaje en lazo abierto | 100 dB típico (Gran capacidad de ganancia para señal pequeña) |
| Ancho de banda unitario (GBP) | 1.1 MHz (Respuesta de frecuencia optimizada para control) |
| Corriente de suministro total | 0.5 mA típico / 1.0 mA máximo (Consumo reducido combinado) |
| Rango de entrada común | Incluye nivel de tierra física (0 V a VCC - 1.5 V) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial de alta estabilidad analógica) |
| Encapsulado estándar | DIP-8 (Cuerpo plástico clásico de inserción de 8 pines) |
Diagrama de Conexiones (Pinout Optimizado)
- Pin 1 (1OUT): Terminal de salida lineal del primer bloque amplificador analógico.
- Pin 2 (1IN-): Entrada analógica inversora de señal para el bloque operacional 1.
- Pin 3 (1IN+): Entrada analógica no inversora de señal para el bloque operacional 1.
- Pin 4 (GND / VCC-): Conexión de retorno común a tierra física o polo negativo de la fuente.
- Pin 5 (2IN+): Entrada analógica no inversora de señal para el bloque operacional 2.
- Pin 6 (2IN-): Entrada analógica inversora de señal para el bloque operacional 2.
- Pin 7 (2OUT): Terminal de salida lineal del segundo bloque amplificador analógico.
- Pin 8 (VCC+): Conexión de alimentación de voltaje positivo continuo para ambos canales.
Ventajas del LM358
Alimentación Simple Verdadera: Elimina la necesidad física de implementar una fuente simétrica negativa, operando directamente con voltajes comunes de 5V o 12V referenciados a tierra.
Dos Canales Libres en Encapsulado Compacto: Aloja dos canales operativos balanceados e independientes, reduciendo significativamente el recuento de integrados necesarios y el ruteo en placa.
Rango de Entrada de Modo Común a Tierra: Permite sensar e instrumentar señales analógicas bajas que caen de forma directa hasta los cero voltios reales, ideal para microcontroladores.
Consumo de Corriente Reducido: Su diseño interno de baja potencia optimiza el drenado de corriente de suministro, haciéndolo idóneo para aplicaciones de monitoreo industrial continuo.
Aplicaciones Recomendadas
