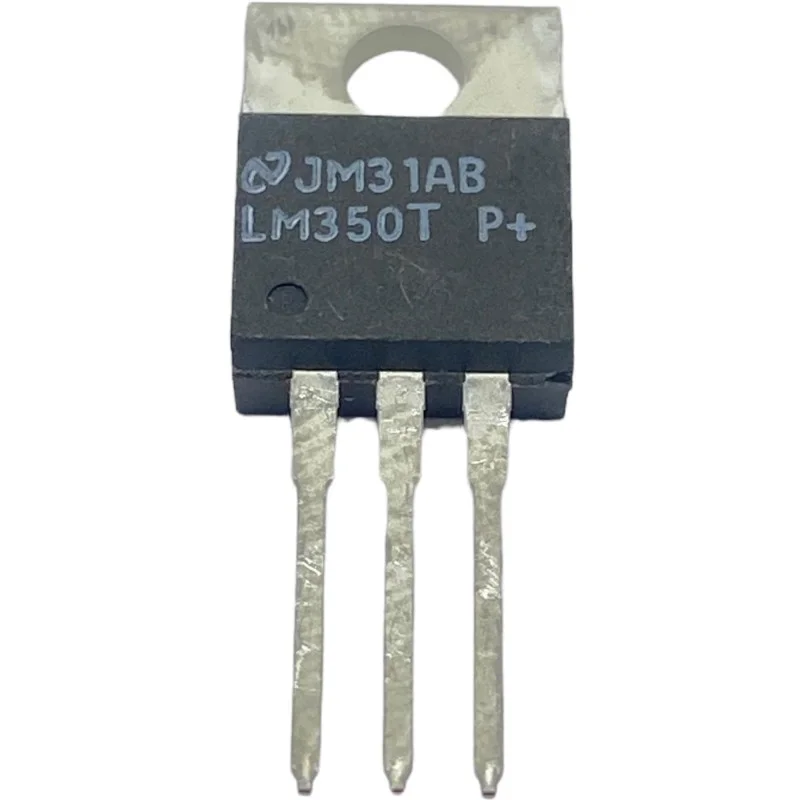

- Regulador de Voltaje 1.2 a 32V 3 AMP [LM350T] Regulador de Voltaje 1.2 a 32V 3 AMP
Regulador de Voltaje 1.2 a 32V 3 AMP
[LM350T] Regulador de Voltaje 1.2 a 32V 3 AMP
https://electrofranko.com/shop/lm350t-regulador-de-voltaje-1-2-a-32v-3-amp-2533 https://electrofranko.com/web/image/product.template/2533/image_1920?unique=f6c6d22
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
LM350T
LM350T Regulador de Voltaje Lineal Ajustable 3A
Circuito integrado de potencia de inserción diseñado para la regulación precisa de voltajes con alta corriente y rendimiento térmico en aplicaciones industriales críticas
El LM350T es un regulador lineal ajustable de alta corriente, capaz de entregar tres amperios en un amplio rango de voltajes mediante un divisor resistivo externo. Su arquitectura interna robusta permite una regulación de carga excelente, protegiendo los sistemas contra transitorios eléctricos y ruido. Su encapsulado TO-220 asegura una disipación térmica eficiente en fuentes de poder bipolares, sistemas industriales de alta precisión y equipos instrumentales exigentes.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Regulador de Voltaje Lineal Ajustable |
| Rango voltaje salida | 1.25 V a 33 V (Ajustable mediante resistencias) |
| Corriente de salida máxima | 3.0 A (Requiere disipador térmico adecuado) |
| Voltaje de entrada máximo | 35 V CD (Límite operativo para regulación) |
| Caída de tensión típica | 3.0 V a corriente máxima (Alta robustez) |
| Regulación de línea típica | 0.005% / V (Estabilidad superior) |
| Regulación de carga típica | 0.1% (Estabilidad ante variaciones de carga) |
| Voltaje de referencia interno | 1.25 V nominal (Vref estándar) |
| Protecciones internas | Apagado térmico, límite de corriente y SOA |
| Rango térmico operación | 0°C a +125°C (Grado industrial robusto) |
| Encapsulado de potencia | TO-220 (Disipación mediante pestaña metálica) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (ADJ): Pin de ajuste de la tensión mediante red.
- Pin 2 (INPUT): Entrada de voltaje para regulación.
- Pin 3 (OUTPUT): Salida del voltaje regulado.
Ventajas del LM350T
Salida de Alta Potencia: Soporta hasta 3 Amperios de carga continua, siendo significativamente superior a reguladores estándar en aplicaciones que demandan alta energía.
Versatilidad de Voltaje: Su configuración ajustable permite generar cualquier voltaje necesario entre 1.25V y 33V, facilitando la estandarización de componentes en diseños modulares.
Protección Completa: Incluye limitación de corriente interna y apagado térmico, protegiendo tanto al componente como al sistema ante condiciones de sobrecarga o cortocircuitos inesperados.
Excelente Regulación: Proporciona una salida extremadamente limpia y estable frente a fluctuaciones en la entrada o variaciones en la carga, crucial para circuitos de control preciso.
Aplicaciones Recomendadas
LM350T Regulador de Voltaje Lineal Ajustable 3A
Circuito integrado de potencia de inserción diseñado para la regulación precisa de voltajes con salida ajustable de alto rendimiento térmico industrial
El LM350T es un regulador lineal ajustable capaz de entregar hasta 3A en un rango amplio de voltajes. Su arquitectura interna robusta permite una regulación de línea y carga excelente, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico TO-220 asegura una disipación térmica idónea en fuentes de poder bipolares, sistemas industriales de alta precisión y equipos instrumentales críticos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Regulador de Voltaje Lineal Ajustable |
| Rango de voltaje de salida | 1.25 V a 33 V (Ajustable mediante red divisora externa) |
| Corriente de salida máxima | 3.0 A (Con disipador térmico adecuado en operación continua) |
| Voltaje de entrada máximo | 35 V CD (Límite operativo absoluto para regulación estable) |
| Regulación de línea típica | 0.005% / V (Estabilidad ante variaciones de la fuente) |
| Regulación de carga típica | 0.1% (Estabilidad ante variaciones en la carga) |
| Voltaje de referencia interno | 1.25 V nominal (Vref estándar para el ajuste) |
| Protecciones de seguridad internas | Apagado térmico, límite de corriente y área segura (SOA) |
| Corriente mínima de carga | 3.5 mA (Requerida para mantener la regulación estable) |
| Rango térmico de operación | 0°C a +125°C (Grado comercial / industrial robusto) |
| Encapsulado de potencia | TO-220 (Cuerpo plástico pasivado con pestaña metálica) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (ADJ): Terminal de ajuste, conectado a la red divisora resistiva.
- Pin 2 (INPUT): Terminal de entrada para el voltaje de suministro.
- Pin 3 (OUTPUT): Terminal de salida donde se obtiene el voltaje regulado.
Ventajas del LM350T
Salida de Alta Potencia: Soporta hasta 3 Amperios de carga continua, siendo significativamente superior a reguladores estándar en aplicaciones que demandan alta energía.
Versatilidad de Voltaje: Su configuración ajustable permite generar cualquier voltaje necesario entre 1.25V y 33V, facilitando la estandarización de componentes en diseños modulares.
Protección Completa: Incluye limitación de corriente interna y apagado térmico, protegiendo tanto al componente como al sistema ante condiciones de sobrecarga o cortocircuitos inesperados.
Excelente Regulación: Proporciona una salida extremadamente limpia y estable frente a fluctuaciones en la entrada o variaciones en la carga, crucial para circuitos de control preciso.
