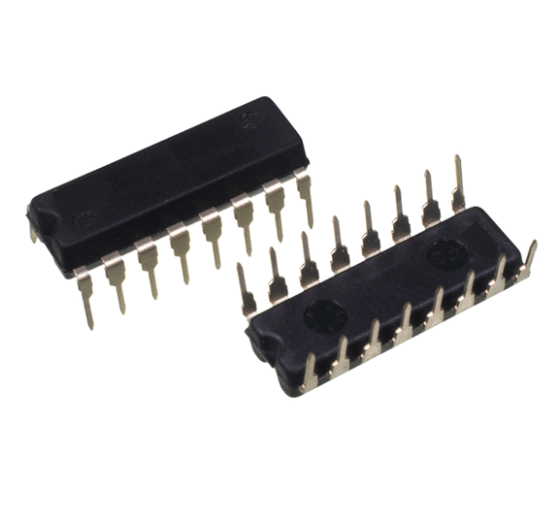

- Comparador Cuádruple Circuito [LM339N] Comparador Cuádruple Circuito
Comparador Cuádruple Circuito
[LM339N] Comparador Cuádruple Circuito
https://electrofranko.com/shop/lm339n-comparador-cuadruple-circuito-797 https://electrofranko.com/web/image/product.template/797/image_1920?unique=548ee59
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
LM339N
LM339N Comparador de Voltaje Cuádruple de Alta Estabilidad
Circuito integrado lineal monolítico clásico de inserción con cuatro comparadores independientes de alimentación simple para lógica digital
El LM339N es un circuito integrado que aloja cuatro comparadores de voltaje independientes diseñados para operar desde un suministro eléctrico único. Su arquitectura interna robusta con salidas de colector abierto facilita la interfaz directa con sistemas TTL, CMOS y MOS, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en detectores de umbral industriales, osciladores y sistemas analógicos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Comparador de Voltaje Cuádruple (4 canales libres) |
| Voltaje de alimentación simple | 2.0 V a 36 V (Rango operativo continuo de carril único) |
| Voltaje de alimentación dual | ±1.0 V a ±18 V (Suministro balanceado simétrico analógico) |
| Voltaje de offset de entrada (Vio) | 2.0 mV típico / 5.0 mV máximo (Gran precisión de conmutación) |
| Corriente de sesgo de entrada (Iib) | 25 nA típico / 250 nA máximo (Baja absorción de señal) |
| Tipo de salidas integradas | Colector Abierto (Requiere resistencia Pull-Up externa) |
| Tiempo de respuesta típico | 1.3 µs (Rápida velocidad de transición ante flancos rápidos) |
| Corriente de suministro total | 0.8 mA típico / 2.0 mA máximo (Consumo reducido continuo) |
| Rango de entrada común | Incluye carril negativo de masa física (0 V a VCC - 1.5 V) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial de alta estabilidad analógica) |
| Encapsulado estándar | DIP-14 (Cuerpo plástico clásico de inserción de 14 pines) |
Diagrama de Conexiones (Pinout Optimizado)
- Pin 1 (2OUT) / Pin 2 (1OUT): Terminales de salida digital de colector abierto para los comparadores 2 y 1 respectivamente.
- Pin 3 (VCC+): Terminal de alimentación de voltaje positivo común para los cuatro bloques comparadores internos.
- Pin 4 (1IN-) / Pin 5 (1IN+): Entrada analógica inversora y entrada analógica no inversora del comparador 1.
- Pin 6 (2IN-) / Pin 7 (2IN+): Entrada analógica inversora y entrada analógica no inversora del comparador 2.
- Pin 8 (3IN-) / Pin 9 (3IN+): Entrada analógica inversora y entrada analógica no inversora del comparador 3.
- Pin 10 (4IN-) / Pin 11 (4IN+): Entrada analógica inversora y entrada analógica no inversora del comparador 4.
- Pin 12 (GND / VCC-): Terminal de retorno común conectado a la tierra física o alimentación negativa del circuito.
- Pin 13 (4OUT) / Pin 14 (3OUT): Terminales de salida digital de colector abierto para los comparadores 4 y 3 respectivamente.
Ventajas del LM339N
Salidas Flexibles de Colector Abierto: Permite realizar un acoplamiento directo y limpio con diferentes buses lógicos (como 3.3V, 5V o 15V) seleccionando el valor de la resistencia Pull-Up externa.
Cuatro Canales Libres en Bloque Compacto: Aloja cuatro bloques comparadores analógicos balanceados, reduciendo significativamente el recuento de componentes necesarios y optimizando el ruteo físico.
Rango de Modo Común Hasta el Nivel de Masa: Maneja con total solvencia lecturas analógicas bajas que descienden directamente hasta los cero voltios reales, idóneo para operar con fuentes simples.
Consumo de Corriente Sumamente Reducido: Su arquitectura interna minimiza el consumo eléctrico en reposo, haciéndolo perfecto para sistemas de monitoreo y supervisión continua.
Aplicaciones Recomendadas
