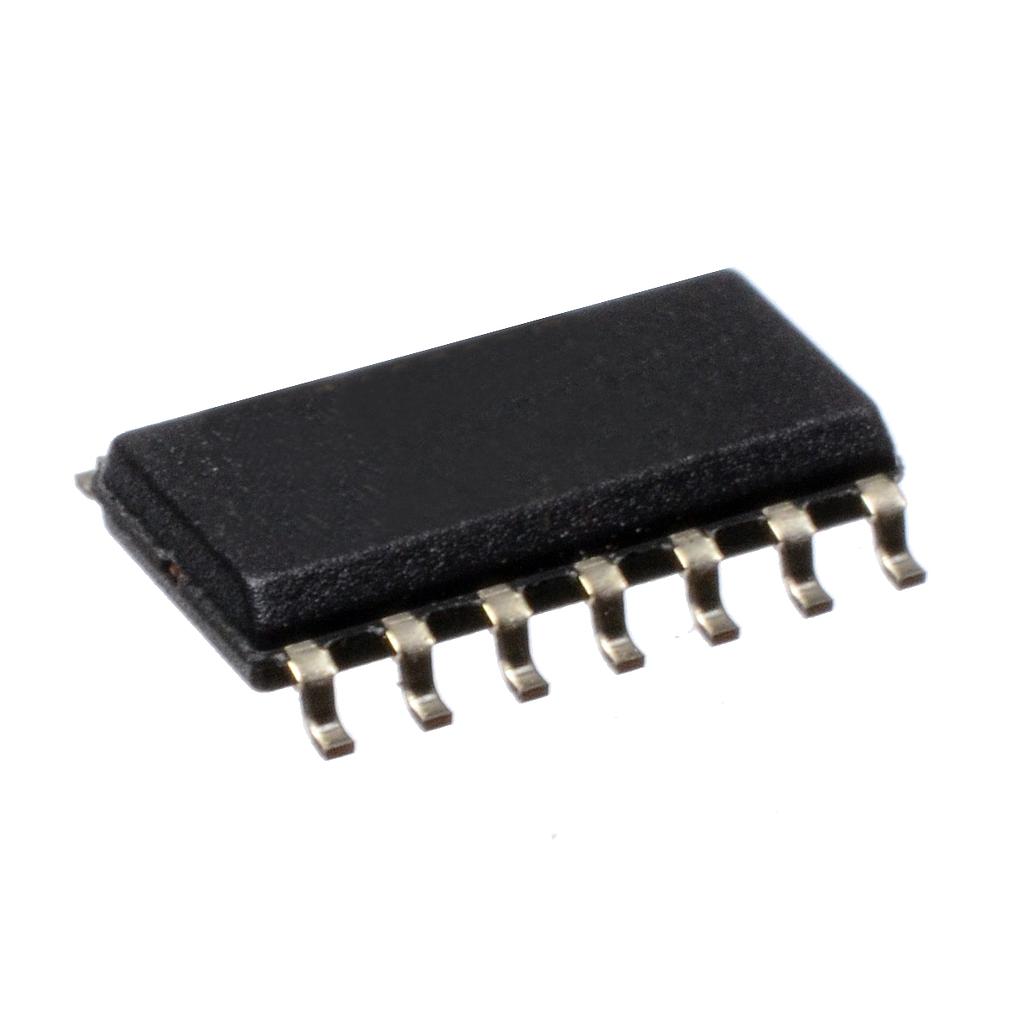

- LM339 SMD Comparador Analogico Diferencial Cuadruple, SOP-14 [LM339 SMD] LM339 SMD Comparador Analogico Diferencial Cuadruple, SOP-14
LM339 SMD Comparador Analogico Diferencial Cuadruple, SOP-14
[LM339 SMD] LM339 SMD Comparador Analogico Diferencial Cuadruple, SOP-14
https://electrofranko.com/shop/lm339-smd-lm339-smd-comparador-analogico-diferencial-cuadruple-sop-14-55069 https://electrofranko.com/web/image/product.template/55069/image_1920?unique=7e75290
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
LM339 SMD
LM339DR SMD Comparador de Voltaje Cuádruple de Precisión
Circuito integrado lineal monolítico de montaje superficial con cuatro comparadores independientes de colector abierto para sistemas de lógica digital densos
El LM339DR SMD es la versión compacta de montaje superficial que integra cuatro comparadores independientes de alta precisión en un solo encapsulado SOIC-14. Su arquitectura robusta de colector abierto facilita el acoplamiento directo con sistemas TTL y CMOS, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su diseño optimizado asegura una alta densidad funcional y excelente desempeño en placas automatizadas de control industrial.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Comparador de Voltaje Cuádruple (4 canales) |
| Voltaje de alimentación simple | 2.0 V a 36 V (Rango operativo continuo de carril único) |
| Voltaje de alimentación dual | ±1.0 V a ±18 V (Suministro analógico simétrico balanceado) |
| Voltaje de offset de entrada (Vio) | 2.0 mV típico / 5.0 mV máximo (Gran precisión lógica) |
| Corriente de sesgo de entrada (Iib) | 25 nA típico / 250 nA máximo (Baja carga de señal) |
| Tipo de salidas integradas | Colector Abierto (Requiere resistencia Pull-Up externa) |
| Tiempo de respuesta típico | 1.3 µs (Transición rápida optimizada para lógica digital) |
| Corriente de suministro en reposo | 0.8 mA típico / 2.0 mA máximo (Consumo muy bajo) |
| Rango de entrada común | Incluye nivel de tierra física (0 V a VCC - 1.5 V) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial de alta estabilidad analógica) |
| Encapsulado estándar SMD | SOIC-14 (Cuerpo plástico compacto de 14 pines) |
Diagrama de Conexiones (Pinout Optimizado)
- Pin 1, 2, 13, 14: Salidas de colector abierto (OUT 2, OUT 1, OUT 4, OUT 3).
- Pin 4, 5, 6, 7: Entradas inversoras y no inversoras para comparadores 1 y 2.
- Pin 8, 9, 10, 11: Entradas inversoras y no inversoras para comparadores 3 y 4.
- Pin 3 (VCC+): Alimentación de voltaje positivo continuo para los 4 canales.
- Pin 12 (GND / VCC-): Conexión de tierra física o polo negativo de la fuente.
Ventajas del LM339DR SMD
Salidas Flexibles de Colector Abierto: Habilita la interconexión directa con diferentes niveles lógicos de voltaje mediante una simple resistencia Pull-Up externa.
Formato SOIC-14 de Alta Densidad: Minimiza el uso de espacio físico en el circuito impreso, facilitando la fabricación automatizada de sistemas complejos y compactos.
Independencia Total de Canales: Sus cuatro comparadores integrados permiten monitorizar múltiples umbrales de tensión simultáneamente de forma autónoma y precisa.
Consumo de Corriente Reducido: Su diseño interno de baja potencia optimiza el drenado de corriente en reposo, haciéndolo idóneo para sistemas portátiles de monitoreo.
Aplicaciones Recomendadas
