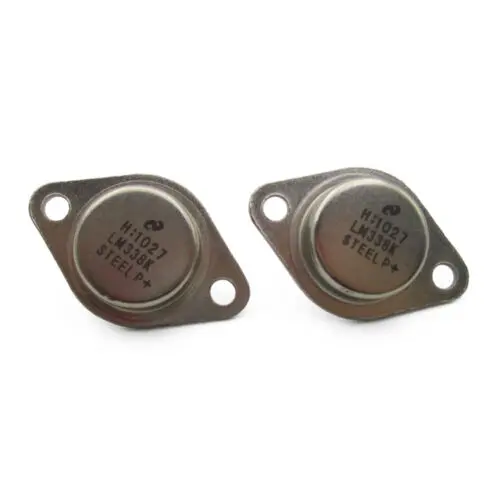

Regulador Ajustable de Voltaje Positivo de 5A.
[LM338K] Regulador Ajustable de Voltaje Positivo de 5A.
https://electrofranko.com/shop/lm338k-regulador-ajustable-de-voltaje-positivo-de-5a-2514 https://electrofranko.com/web/image/product.template/2514/image_1920?unique=19fe3f1
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
LM338K
LM338K Regulador de Voltaje Lineal Positivo de 5A
Circuito integrado de potencia de inserción diseñado para la regulación precisa de alto amperaje con salida ajustable en aplicaciones industriales de alto rendimiento
El LM338K es un regulador lineal positivo ajustable capaz de entregar hasta 5A en un rango amplio de voltajes. Su arquitectura interna robusta permite una regulación de línea y carga excelente, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado metálico TO-3 asegura una disipación térmica idónea en fuentes de poder variables, sistemas industriales de alta potencia y equipos instrumentales críticos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Regulador de Voltaje Lineal Positivo Ajustable |
| Rango de voltaje de salida | 1.2 V a 32 V (Ajustable mediante red divisora externa) |
| Corriente de salida máxima | 5.0 A (Capacidad de carga continua con disipador crítico) |
| Voltaje de entrada máximo | 35 V CD (Límite operativo absoluto para regulación estable) |
| Regulación de línea típica | 0.005% / V (Estabilidad ante variaciones de la fuente) |
| Regulación de carga típica | 0.1% (Estabilidad ante variaciones en la carga) |
| Voltaje de referencia interno | 1.24 V nominal (Vref estándar para el ajuste) |
| Protecciones de seguridad internas | Apagado térmico, límite de corriente y área segura (SOA) |
| Corriente mínima de carga | 5.0 mA (Requerida para mantener la regulación estable) |
| Rango térmico de operación | -55°C a +150°C (Grado industrial de alta robustez) |
| Encapsulado de potencia | TO-3 (Cuerpo metálico industrial de máxima disipación) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (ADJ): Terminal de ajuste, conectado a la red divisora resistiva.
- Pin 2 (OUTPUT): Terminal de salida donde se obtiene el voltaje regulado.
- Case (INPUT): La carcasa metálica es el terminal de entrada de voltaje.
Ventajas del LM338K
Salida de Voltaje Flexible: Su diseño ajustable mediante una red resistiva externa permite al ingeniero adaptar el voltaje de salida a prácticamente cualquier requerimiento específico del sistema.
Robustez Ante Fallas Eléctricas: Incluye protección térmica contra sobrecalentamiento y límite de corriente ante cortocircuitos accidentales, garantizando una larga vida útil incluso en condiciones operativas exigentes.
Encapsulado Metálico TO-3: Su robusta estructura metálica permite una disipación de calor superior, ideal para aplicaciones industriales donde la estabilidad térmica es un factor crítico de operación continua.
Regulación Lineal de Precisión: Ofrece una salida extremadamente limpia y estable, eliminando ruidos de alta frecuencia inherentes en fuentes conmutadas, siendo fundamental para instrumentación de alta sensibilidad.
Aplicaciones Recomendadas
