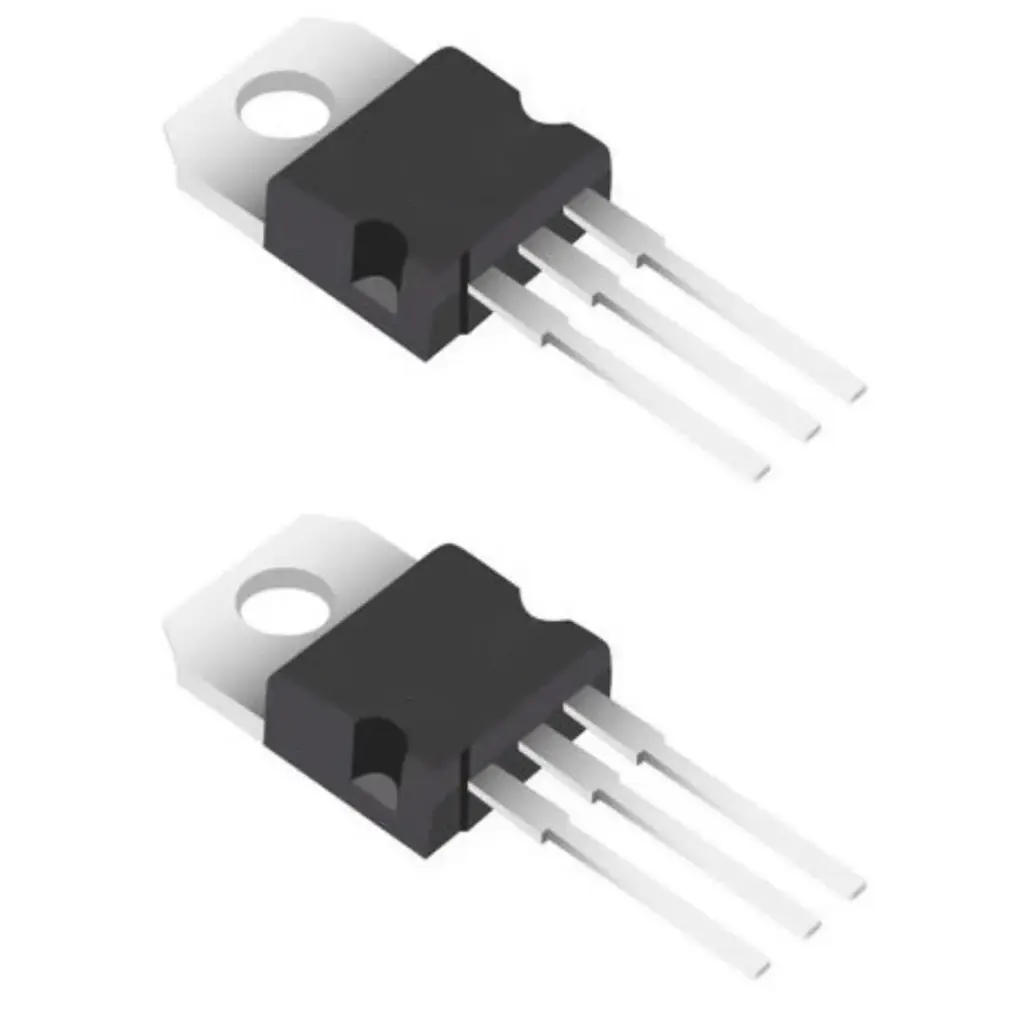

- Regulador Negativo Ajustable de 1.5AMP. TO-220 [LM337T] Regulador Negativo Ajustable de 1.5AMP. TO-220
Regulador Negativo Ajustable de 1.5AMP. TO-220
[LM337T] Regulador Negativo Ajustable de 1.5AMP. TO-220
https://electrofranko.com/shop/lm337t-regulador-negativo-ajustable-de-1-5amp-to-220-796 https://electrofranko.com/web/image/product.template/796/image_1920?unique=b217cdc
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
LM337T
LM337T Regulador de Voltaje Lineal Negativo Ajustable
Circuito integrado de potencia de inserción diseñado para la regulación precisa de voltajes negativos con salida ajustable de alto rendimiento térmico industrial
El LM337T es un regulador lineal negativo ajustable capaz de entregar hasta 1.5A en un rango amplio de voltajes. Su arquitectura interna robusta permite una regulación de línea y carga excelente, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico TO-220 asegura una disipación térmica idónea en fuentes de poder bipolares, sistemas industriales de alta precisión y equipos instrumentales críticos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Regulador de Voltaje Lineal Negativo Ajustable |
| Rango de voltaje de salida | -1.25 V a -37 V (Ajustable mediante red divisora externa) |
| Corriente de salida máxima | 1.5 A (Con disipador térmico adecuado en operación continua) |
| Voltaje de entrada máximo | 40 V CD (Límite operativo absoluto para regulación estable) |
| Regulación de línea típica | 0.01% / V (Estabilidad ante variaciones de la fuente) |
| Regulación de carga típica | 0.3% (Estabilidad ante variaciones en la carga) |
| Voltaje de referencia interno | 1.25 V nominal (Vref estándar para el ajuste) |
| Protecciones de seguridad internas | Apagado térmico, límite de corriente y área segura (SOA) |
| Corriente mínima de carga | 3.5 mA (Requerida para mantener la regulación estable) |
| Rango térmico de operación | 0°C a +125°C (Grado industrial / comercial robusto) |
| Encapsulado de potencia | TO-220 (Cuerpo plástico pasivado con pestaña metálica) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (ADJ): Terminal de ajuste, conectado a la red divisora resistiva.
- Pin 2 (INPUT): Terminal de entrada para el voltaje negativo de suministro.
- Pin 3 (OUTPUT): Terminal de salida donde se obtiene el voltaje regulado.
Ventajas del LM337T
Salida de Voltaje Flexible: Su diseño ajustable mediante una red resistiva externa permite al ingeniero adaptar el voltaje de salida a prácticamente cualquier requerimiento específico del sistema.
Robustez Ante Fallas Eléctricas: Incluye protección térmica contra sobrecalentamiento y límite de corriente ante cortocircuitos accidentales, garantizando una larga vida útil incluso en condiciones operativas exigentes.
Encapsulado Metálico TO-220: Su pestaña metálica disipadora permite atornillarlo fácilmente a un chasis o disipador externo para manejar cargas de hasta 1.5 amperios sin degradación térmica.
Regulación Lineal de Precisión: Ofrece una salida extremadamente limpia y estable, eliminando ruidos de alta frecuencia inherentes en fuentes conmutadas, siendo fundamental para instrumentación de alta sensibilidad.
Aplicaciones Recomendadas
LM337T Regulador de Voltaje Lineal Negativo Ajustable
Circuito integrado de potencia de inserción diseñado para la regulación precisa de voltajes negativos con salida ajustable de alto rendimiento térmico industrial
El LM337T es un regulador lineal positivo ajustable capaz de entregar hasta 1.5A en un rango amplio de voltajes. Su arquitectura interna robusta permite una regulación de línea y carga excelente, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico TO-220 asegura una disipación térmica idónea en fuentes de poder bipolares, sistemas industriales de alta precisión y equipos instrumentales críticos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Regulador de Voltaje Lineal Negativo Ajustable |
| Rango de voltaje de salida | -1.25 V a -37 V (Ajustable mediante red divisora externa) |
| Corriente de salida máxima | 1.5 A (Con disipador térmico adecuado en operación continua) |
| Voltaje de entrada máximo | 40 V CD (Límite operativo absoluto para regulación estable) |
| Regulación de línea típica | 0.01% / V (Estabilidad ante variaciones de la fuente) |
| Regulación de carga típica | 0.3% (Estabilidad ante variaciones en la carga) |
| Voltaje de referencia interno | 1.25 V nominal (Vref estándar para el ajuste) |
| Protecciones de seguridad internas | Apagado térmico, límite de corriente y área segura (SOA) |
| Corriente mínima de carga | 3.5 mA (Requerida para mantener la regulación estable) |
| Rango térmico de operación | 0°C a +125°C (Grado comercial / industrial robusto) |
| Encapsulado de potencia | TO-220 (Cuerpo plástico pasivado con pestaña metálica) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (ADJ): Terminal de ajuste, conectado a la red divisora resistiva.
- Pin 2 (INPUT): Terminal de entrada para el voltaje negativo de suministro.
- Pin 3 (OUTPUT): Terminal de salida donde se obtiene el voltaje regulado.
Ventajas del LM337T
Salida de Voltaje Flexible: Su diseño ajustable mediante una red resistiva externa permite al ingeniero adaptar el voltaje de salida a prácticamente cualquier requerimiento específico del sistema.
Robustez Ante Fallas Eléctricas: Incluye protección térmica contra sobrecalentamiento y límite de corriente ante cortocircuitos accidentales, garantizando una larga vida útil incluso en condiciones operativas exigentes.
Encapsulado Metálico TO-220: Su pestaña metálica disipadora permite atornillarlo fácilmente a un chasis o disipador externo para manejar cargas de hasta 1.5 amperios sin degradación térmica.
Regulación Lineal de Precisión: Ofrece una salida extremadamente limpia y estable, eliminando ruidos de alta frecuencia inherentes en fuentes conmutadas, siendo fundamental para instrumentación de alta sensibilidad.
Aplicaciones Recomendadas
LM337T Regulador de Voltaje Lineal Negativo Ajustable
Circuito integrado de potencia de inserción diseñado para la regulación precisa de voltajes negativos con salida ajustable de alto rendimiento térmico industrial
El LM337T es un regulador lineal negativo ajustable capaz de entregar hasta 1.5A en un rango amplio de voltajes. Su arquitectura interna robusta permite una regulación de línea y carga excelente, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico TO-220 asegura una disipación térmica idónea en fuentes de poder bipolares, sistemas industriales de alta precisión y equipos instrumentales críticos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Regulador de Voltaje Lineal Negativo Ajustable |
| Rango de voltaje de salida | -1.25 V a -37 V (Ajustable mediante red divisora externa) |
| Corriente de salida máxima | 1.5 A (Con disipador térmico adecuado en operación continua) |
| Voltaje de entrada máximo | 40 V CD (Límite operativo absoluto para regulación estable) |
| Regulación de línea típica | 0.01% / V (Estabilidad ante variaciones de la fuente) |
| Regulación de carga típica | 0.3% (Estabilidad ante variaciones en la carga) |
| Voltaje de referencia interno | 1.25 V nominal (Vref estándar para el ajuste) |
| Protecciones de seguridad internas | Apagado térmico, límite de corriente y área segura (SOA) |
| Corriente mínima de carga | 3.5 mA (Requerida para mantener la regulación estable) |
| Rango térmico de operación | 0°C a +125°C (Grado industrial / comercial robusto) |
| Encapsulado de potencia | TO-220 (Cuerpo plástico pasivado con pestaña metálica) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (ADJ): Terminal de ajuste, conectado a la red divisora resistiva.
- Pin 2 (INPUT): Terminal de entrada para el voltaje negativo de suministro.
- Pin 3 (OUTPUT): Terminal de salida donde se obtiene el voltaje regulado.
Ventajas del LM337T
Salida de Voltaje Flexible: Su diseño ajustable mediante una red resistiva externa permite al ingeniero adaptar el voltaje de salida a prácticamente cualquier requerimiento específico del sistema.
Robustez Ante Fallas Eléctricas: Incluye protección térmica contra sobrecalentamiento y límite de corriente ante cortocircuitos accidentales, garantizando una larga vida útil incluso en condiciones operativas exigentes.
Encapsulado Metálico TO-220: Su pestaña metálica disipadora permite atornillarlo fácilmente a un chasis o disipador externo para manejar cargas de hasta 1.5 amperios sin degradación térmica.
Regulación Lineal de Precisión: Ofrece una salida extremadamente limpia y estable, eliminando ruidos de alta frecuencia inherentes en fuentes conmutadas, siendo fundamental para instrumentación de alta sensibilidad.
Aplicaciones Recomendadas
LM337T Regulador de Voltaje Lineal Negativo Ajustable
Circuito integrado de potencia de inserción diseñado para la regulación precisa de voltajes negativos con salida ajustable de alto rendimiento térmico industrial
El LM337T es un regulador lineal positivo ajustable capaz de entregar hasta 1.5A en un rango amplio de voltajes. Su arquitectura interna robusta permite una regulación de línea y carga excelente, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico TO-220 asegura una disipación térmica idónea en fuentes de poder bipolares, sistemas industriales de alta precisión y equipos instrumentales críticos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Regulador de Voltaje Lineal Negativo Ajustable |
| Rango de voltaje de salida | -1.25 V a -37 V (Ajustable mediante red divisora externa) |
| Corriente de salida máxima | 1.5 A (Con disipador térmico adecuado en operación continua) |
| Voltaje de entrada máximo | 40 V CD (Límite operativo absoluto para regulación estable) |
| Regulación de línea típica | 0.01% / V (Estabilidad ante variaciones de la fuente) |
| Regulación de carga típica | 0.3% (Estabilidad ante variaciones en la carga) |
| Voltaje de referencia interno | 1.25 V nominal (Vref estándar para el ajuste) |
| Protecciones de seguridad internas | Apagado térmico, límite de corriente y área segura (SOA) |
| Corriente mínima de carga | 3.5 mA (Requerida para mantener la regulación estable) |
| Rango térmico de operación | 0°C a +125°C (Grado comercial / industrial robusto) |
| Encapsulado de potencia | TO-220 (Cuerpo plástico pasivado con pestaña metálica) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (ADJ): Terminal de ajuste, conectado a la red divisora resistiva.
- Pin 2 (INPUT): Terminal de entrada para el voltaje negativo de suministro.
- Pin 3 (OUTPUT): Terminal de salida donde se obtiene el voltaje regulado.
Ventajas del LM337T
Salida de Voltaje Flexible: Su diseño ajustable mediante una red resistiva externa permite al ingeniero adaptar el voltaje de salida a prácticamente cualquier requerimiento específico del sistema.
Robustez Ante Fallas Eléctricas: Incluye protección térmica contra sobrecalentamiento y límite de corriente ante cortocircuitos accidentales, garantizando una larga vida útil incluso en condiciones operativas exigentes.
Encapsulado Metálico TO-220: Su pestaña metálica disipadora permite atornillarlo fácilmente a un chasis o disipador externo para manejar cargas de hasta 1.5 amperios sin degradación térmica.
Regulación Lineal de Precisión: Ofrece una salida extremadamente limpia y estable, eliminando ruidos de alta frecuencia inherentes en fuentes conmutadas, siendo fundamental para instrumentación de alta sensibilidad.
