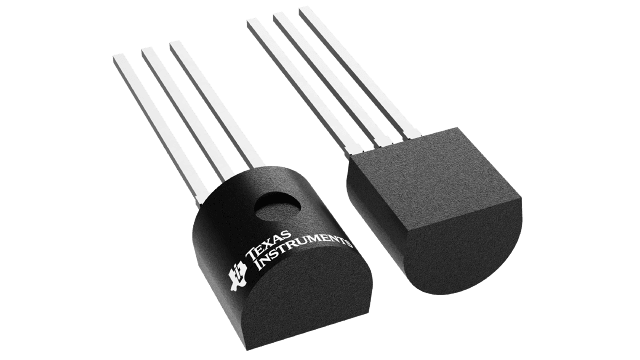

LM335AZ Sensor de Temperatura
[LM335AZ] LM335AZ Sensor de Temperatura
https://electrofranko.com/shop/lm335az-lm335az-sensor-de-temperatura-795 https://electrofranko.com/web/image/product.template/795/image_1920?unique=0cf894b
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
LM335AZ
LM335AZ Sensor de Temperatura de Precisión
Circuito integrado de sensor térmico calibrado con salida lineal proporcional a la escala Kelvin para medición precisa de temperatura ambiente
El LM335AZ es un sensor de temperatura de precisión que funciona como un diodo Zener con un voltaje de ruptura directamente proporcional a la temperatura absoluta. Su arquitectura interna calibrada de fábrica proporciona una linealidad excelente, resguardando los sistemas de control contra lecturas erróneas por derivas térmicas o ruidos de acoplamiento. Su encapsulado clásico asegura un acoplamiento idóneo en termostatos digitales, sistemas de monitoreo climático y seguridad.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Sensor de Temperatura de Precisión (Salida Kelvin) |
| Factor de escala de salida | 10 mV/K (Linealidad garantizada sobre todo el rango) |
| Rango de operación térmico | -40°C a +100°C (Grado comercial de alta fiabilidad) |
| Exactitud de calibración inicial | ±1.0°C (Calibración láser para máxima precisión de fábrica) |
| Rango de corriente operativa | 400 µA a 5.0 mA (Bajo drenado de corriente para baja disipación) |
| Resistencia dinámica (Zener) | 1.0 Ω típico (Excelente regulación interna) |
| Linealidad del sensor | ±0.3°C típico (Desviación mínima en todo el espectro) |
| Tiempo de respuesta térmica | Rápido (Respuesta inmediata ante cambios ambientales) |
| Voltaje de funcionamiento | 2.98 V a 25°C (Referencia de 10 mV/K escala absoluta) |
| Estabilidad a largo plazo | ±0.1°C (Mínima deriva tras años de operación continua) |
| Encapsulado | TO-92 (Cuerpo plástico compacto de bajo perfil de 3 pines) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (ADJ): Ajuste externo para calibración de precisión cero (opcional).
- Pin 2 (OUTPUT / V+): Terminal de salida de voltaje proporcional a la temperatura.
- Pin 3 (GND / V-): Terminal de retorno común a la tierra física de referencia.
Ventajas del LM335AZ
Salida Lineal Kelvin: Facilita enormemente el diseño de circuitos al ser directamente proporcional a la temperatura absoluta, simplificando los cálculos en el firmware de microcontroladores.
Calibración Láser de Fábrica: Su exactitud inicial de ±1.0°C elimina la necesidad de circuitos de compensación complejos o ajustes manuales tediosos en la línea de montaje.
Bajo Drenado de Corriente: Opera eficientemente con corrientes muy bajas, minimizando la autocalefacción del componente y asegurando que la lectura refleje la temperatura ambiente real.
Versatilidad en el Diseño: Puede funcionar en una amplia gama de voltajes, adaptándose fácilmente a configuraciones de medición tanto simples como de alta precisión.
Aplicaciones Recomendadas
LM335AZ Sensor de Temperatura de Precisión
Circuito integrado de sensor térmico calibrado con salida lineal proporcional a la escala Kelvin para medición precisa de temperatura ambiente
El LM335AZ es un sensor de temperatura de precisión que funciona como un diodo Zener con un voltaje de ruptura directamente proporcional a la temperatura absoluta. Su arquitectura interna calibrada de fábrica proporciona una linealidad excelente, resguardando los sistemas de control contra lecturas erróneas por derivas térmicas o ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en termostatos digitales, sistemas de monitoreo climático y seguridad.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Sensor de Temperatura de Precisión (Salida Kelvin) |
| Factor de escala de salida | 10 mV/K (Linealidad garantizada sobre todo el rango) |
| Rango de operación térmico | -40°C a +100°C (Grado comercial / industrial estándar) |
| Exactitud de calibración inicial | ±1.0°C (Calibración láser para máxima precisión de fábrica) |
| Rango de corriente operativa | 400 µA a 5.0 mA (Bajo drenado de corriente) |
| Resistencia dinámica (Zener) | 1.0 Ω típico (Excelente regulación interna) |
| Linealidad del sensor | ±0.3°C típico (Desviación mínima en todo el espectro) |
| Tiempo de respuesta térmica | Rápido (Respuesta inmediata ante cambios ambientales) |
| Voltaje de funcionamiento | 2.98 V a 25°C (Referencia de 10 mV/K escala absoluta) |
| Estabilidad a largo plazo | ±0.1°C (Mínima deriva tras años de operación continua) |
| Encapsulado | TO-92 (Montaje pasante / Inserción compacta) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (ADJ): Ajuste externo para calibración de precisión cero (opcional).
- Pin 2 (OUTPUT / V+): Terminal de salida de voltaje proporcional a la temperatura.
- Pin 3 (GND / V-): Terminal de retorno común a la tierra física de referencia.
Ventajas del LM335AZ
Salida Lineal Kelvin: Facilita enormemente el diseño de circuitos al ser directamente proporcional a la temperatura absoluta, simplificando los cálculos en el firmware de microcontroladores.
Calibración Láser de Fábrica: Su exactitud inicial de ±1.0°C elimina la necesidad de circuitos de compensación complejos o ajustes manuales tediosos en la línea de montaje.
Bajo Drenado de Corriente: Opera eficientemente con corrientes muy bajas, minimizando la autocalefacción del componente y asegurando que la lectura refleje la temperatura ambiente real.
Versatilidad en el Diseño: Puede funcionar en una amplia gama de voltajes, adaptándose fácilmente a configuraciones de medición tanto simples como de alta precisión.
Aplicaciones Recomendadas
LM335AZ Sensor de Temperatura de Precisión
Circuito integrado de sensor térmico calibrado con salida lineal proporcional a la escala Kelvin para medición precisa de temperatura ambiente
El LM335AZ es un sensor de temperatura de precisión que funciona como un diodo Zener con un voltaje de ruptura directamente proporcional a la temperatura absoluta. Su arquitectura interna calibrada de fábrica proporciona una linealidad excelente, resguardando los sistemas de control contra lecturas erróneas por derivas térmicas o ruidos de acoplamiento. Su encapsulado clásico asegura un acoplamiento idóneo en termostatos digitales, sistemas de monitoreo climático y seguridad.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Sensor de Temperatura de Precisión (Salida Kelvin) |
| Factor de escala de salida | 10 mV/K (Linealidad garantizada sobre todo el rango) |
| Rango de operación térmico | -40°C a +100°C (Grado comercial de alta fiabilidad) |
| Exactitud de calibración inicial | ±1.0°C (Calibración láser para máxima precisión de fábrica) |
| Rango de corriente operativa | 400 µA a 5.0 mA (Bajo drenado de corriente para baja disipación) |
| Resistencia dinámica (Zener) | 1.0 Ω típico (Excelente regulación interna) |
| Linealidad del sensor | ±0.3°C típico (Desviación mínima en todo el espectro) |
| Tiempo de respuesta térmica | Rápido (Respuesta inmediata ante cambios ambientales) |
| Voltaje de funcionamiento | 2.98 V a 25°C (Referencia de 10 mV/K escala absoluta) |
| Estabilidad a largo plazo | ±0.1°C (Mínima deriva tras años de operación continua) |
| Encapsulado | TO-92 (Cuerpo plástico compacto de bajo perfil de 3 pines) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (ADJ): Ajuste externo para calibración de precisión cero (opcional).
- Pin 2 (OUTPUT / V+): Terminal de salida de voltaje proporcional a la temperatura.
- Pin 3 (GND / V-): Terminal de retorno común a la tierra física de referencia.
Ventajas del LM335AZ
Salida Lineal Kelvin: Facilita enormemente el diseño de circuitos al ser directamente proporcional a la temperatura absoluta, simplificando los cálculos en el firmware de microcontroladores.
Calibración Láser de Fábrica: Su exactitud inicial de ±1.0°C elimina la necesidad de circuitos de compensación complejos o ajustes manuales tediosos en la línea de montaje.
Bajo Drenado de Corriente: Opera eficientemente con corrientes muy bajas, minimizando la autocalefacción del componente y asegurando que la lectura refleje la temperatura ambiente real.
Versatilidad en el Diseño: Puede funcionar en una amplia gama de voltajes, adaptándose fácilmente a configuraciones de medición tanto simples como de alta precisión.
Aplicaciones Recomendadas
LM335AZ Sensor de Temperatura de Precisión
Circuito integrado de sensor térmico calibrado con salida lineal proporcional a la escala Kelvin para medición precisa de temperatura ambiente
El LM335AZ es un sensor de temperatura de precisión que funciona como un diodo Zener con un voltaje de ruptura directamente proporcional a la temperatura absoluta. Su arquitectura interna calibrada de fábrica proporciona una linealidad excelente, resguardando los sistemas de control contra lecturas erróneas por derivas térmicas o ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en termostatos digitales, sistemas de monitoreo climático y seguridad.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Sensor de Temperatura de Precisión (Salida Kelvin) |
| Factor de escala de salida | 10 mV/K (Linealidad garantizada sobre todo el rango) |
| Rango de operación térmico | -40°C a +100°C (Grado comercial / industrial estándar) |
| Exactitud de calibración inicial | ±1.0°C (Calibración láser para máxima precisión de fábrica) |
| Rango de corriente operativa | 400 µA a 5.0 mA (Bajo drenado de corriente) |
| Resistencia dinámica (Zener) | 1.0 Ω típico (Excelente regulación interna) |
| Linealidad del sensor | ±0.3°C típico (Desviación mínima en todo el espectro) |
| Tiempo de respuesta térmica | Rápido (Respuesta inmediata ante cambios ambientales) |
| Voltaje de funcionamiento | 2.98 V a 25°C (Referencia de 10 mV/K escala absoluta) |
| Estabilidad a largo plazo | ±0.1°C (Mínima deriva tras años de operación continua) |
| Encapsulado | TO-92 (Montaje pasante / Inserción compacta) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (ADJ): Ajuste externo para calibración de precisión cero (opcional).
- Pin 2 (OUTPUT / V+): Terminal de salida de voltaje proporcional a la temperatura.
- Pin 3 (GND / V-): Terminal de retorno común a la tierra física de referencia.
Ventajas del LM335AZ
Salida Lineal Kelvin: Facilita enormemente el diseño de circuitos al ser directamente proporcional a la temperatura absoluta, simplificando los cálculos en el firmware de microcontroladores.
Calibración Láser de Fábrica: Su exactitud inicial de ±1.0°C elimina la necesidad de circuitos de compensación complejos o ajustes manuales tediosos en la línea de montaje.
Bajo Drenado de Corriente: Opera eficientemente con corrientes muy bajas, minimizando la autocalefacción del componente y asegurando que la lectura refleje la temperatura ambiente real.
Versatilidad en el Diseño: Puede funcionar en una amplia gama de voltajes, adaptándose fácilmente a configuraciones de medición tanto simples como de alta precisión.
