- Conversor de Voltaje a Frecuencia de PrecisiónDIP-8 [LM331N] Conversor de Voltaje a Frecuencia de PrecisiónDIP-8

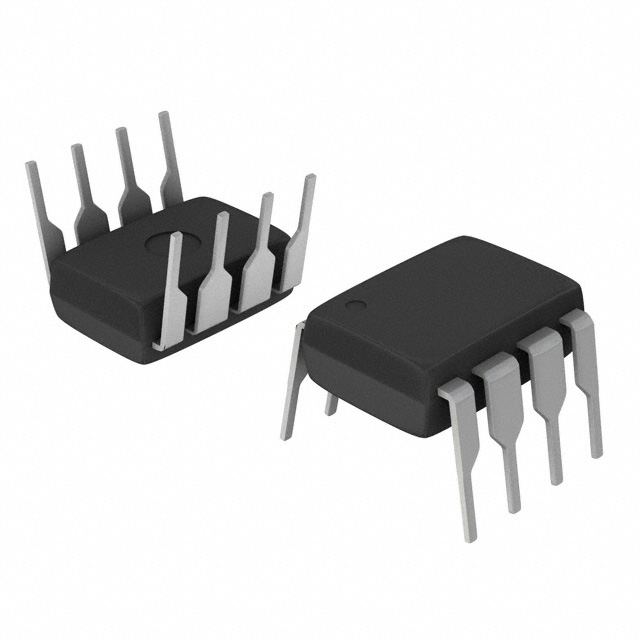

Conversor de Voltaje a Frecuencia de PrecisiónDIP-8
[LM331N] Conversor de Voltaje a Frecuencia de PrecisiónDIP-8
https://electrofranko.com/shop/lm331n-conversor-de-voltaje-a-frecuencia-de-precisiondip-8-2433 https://electrofranko.com/web/image/product.template/2433/image_1920?unique=42d1834
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
LM331N
LM331N Convertidor de Voltaje a Frecuencia de Alta Precisión
Circuito integrado lineal monolítico clásico de inserción diseñado para la conversión analógica a digital e instrumentación de rango dinámico extendido
El LM331N es un convertidor de voltaje a frecuencia de alta linealidad ideal para la adquisición de datos analógicos aislados. Su arquitectura robusta de compensación de temperatura proporciona una precisión excelente en rangos dinámicos amplios, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en integradores a largo plazo, telemetría y tacómetros industriales.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Convertidor de Voltaje a Frecuencia / Frecuencia a Voltaje |
| Voltaje de alimentación máximo | 4.0 V a 40 V (Rango operativo continuo de carril único extenso) |
| No linealidad máxima garantizada | 0.01% típico (Extrema precisión de conversión lineal analógica) |
| Coeficiente de deriva térmica | ±30 ppm/°C típico (Gran estabilidad ante cambios ambientales) |
| Rango de frecuencia de salida | 1 Hz a 100 kHz (Escalamiento flexible mediante componentes externos) |
| Tipo de salida de pulsos | Colector Abierto (Compatible con lógicas TTL, DTL y CMOS) |
| Corriente de suministro en reposo | 4.0 mA típico / 6.0 mA máximo (Bajo consumo de potencia continuo) |
| Disipación de potencia interna | 1.25 W máximo (Límite físico absoluto absoluto para el encapsulado) |
| Voltaje de salida lógico máximo | Hasta 40 V (Independiente del voltaje de alimentación Vs) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial de alta fidelidad e instrumentación) |
| Encapsulado estándar | DIP-8 (Cuerpo plástico clásico de inserción de 8 pines) |
Diagrama de Conexiones (Pinout Temporizado)
- Pin 1 (I_OUT): Salida de corriente de la bomba de carga interna, proporcional a la frecuencia de entrada.
- Pin 2 (R_C): Terminal de conexión para la resistencia y capacitor externos que definen el temporizado del pulso.
- Pin 3 (F_OUT): Salida de frecuencia en colector abierto que entrega pulsos proporcionales al voltaje de entrada.
- Pin 4 (GND): Terminal de retorno común conectado a la tierra física o masa general del sistema.
- Pin 5 (REF): Salida del voltaje de referencia interno de precisión, calibrada típicamente a 1.90V continuos.
- Pin 6 (THRESHOLD): Entrada del comparador interno para detectar la descarga del capacitor de temporizado externo.
- Pin 7 (V_IN): Entrada analógica del comparador de voltaje para el control de la señal analógica a convertir.
- Pin 8 (V_S): Conexión de alimentación de voltaje positivo continuo para la energización del integrado.
Ventajas del LM331N
Linealidad de Conversión Garantizada (0.01%): Proporciona una transformación matemática analógica sumamente precisa, ideal para instrumentación crítica que requiere mínima distorsión de datos.
Operación Dual Versátil (V/F y F/V): Puede configurarse indistintamente como convertidor de voltaje a frecuencia o viceversa, reduciendo costes de inventario técnico.
Salida Digital en Colector Abierto: Facilita el aislamiento galvánico limpio mediante optoacopladores y la interfaz directa con microcontroladores lógicos operando a diferentes voltajes.
Excelente Estabilidad de Temperatura: Su referencia interna minimiza las desviaciones del umbral de conmutación ante variaciones severas en el entorno térmico industrial.
Aplicaciones Recomendadas
