- Amplificador Operacional Cuadruple DIP-14 [LM324N] Amplificador Operacional Cuadruple DIP-14

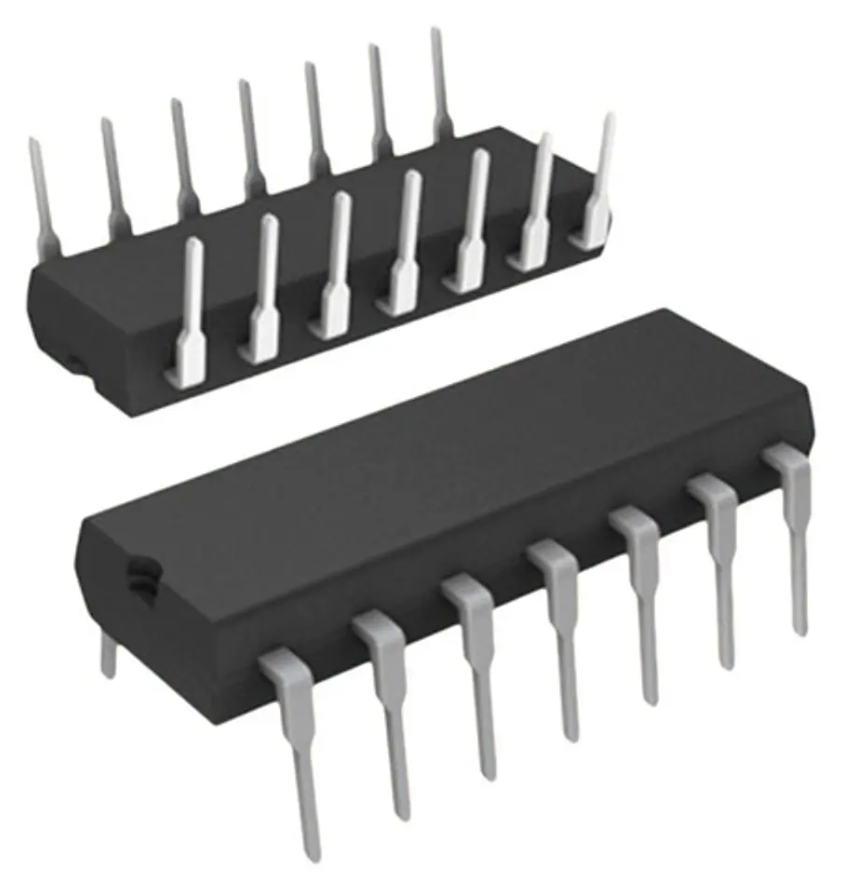

Amplificador Operacional Cuadruple DIP-14
[LM324N] Amplificador Operacional Cuadruple DIP-14
https://electrofranko.com/shop/lm324n-amplificador-operacional-cuadruple-dip-14-794 https://electrofranko.com/web/image/product.template/794/image_1920?unique=3306841
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
LM324N
LM324N Amplificador Operacional Cuádruple de Propósito General
Circuito integrado lineal monolítico clásico de inserción con cuatro canales independientes de alimentación simple para instrumentación analógica
El LM324N es un amplificador operacional cuádruple de bajo costo diseñado específicamente para operar con una sola fuente de alimentación en un amplio rango de voltajes. Su arquitectura robusta proporciona una excelente estabilidad diferencial, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en sistemas de automatización, osciladores y acondicionadores de señal industriales.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Amplificador Operacional Cuádruple (4 canales libres) |
| Voltaje de alimentación simple | 3.0 V a 32 V (Operación continua absoluta de carril único) |
| Voltaje de alimentación dual | ±1.5 V a ±16 V (Suministro balanceado analógico simétrico) |
| Voltaje de offset de entrada (Vio) | 2.0 mV típico / 7.0 mV máximo (Estabilidad de umbral) |
| Corriente de sesgo de entrada (Iib) | 45 nA típico / 250 nA máximo (Bajo flujo de fugas) |
| Ganancia de voltaje en lazo abierto | 100 dB típico (Gran capacidad de ganancia para señal pequeña) |
| Ancho de banda unitario (GBP) | 1.2 MHz (Respuesta de frecuencia optimizada para control) |
| Corriente de suministro total | 0.7 mA típico / 1.2 mA máximo (Consumo reducido combinado) |
| Rango de entrada común | Incluye nivel de tierra física (0 V a VCC - 1.5 V) |
| Rango térmico de operación | 0°C a 70°C (Grado comercial de alta estabilidad analógica) |
| Encapsulado estándar | DIP-14 (Cuerpo plástico clásico de inserción de 14 pines) |
Diagrama de Conexiones (Pinout Optimizado)
- Pin 1 (1OUT) / Pin 2 (1IN-) / Pin 3 (1IN+): Terminales de salida analógica, entrada inversora y entrada no inversora del Amplificador 1.
- Pin 4 (VCC+): Terminal de alimentación de voltaje positivo común para los cuatro canales integrados del integrado.
- Pin 5 (2IN+) / Pin 6 (2IN-) / Pin 7 (2OUT): Terminales de entrada no inversora, entrada inversora y salida analógica del Amplificador 2.
- Pin 8 (3OUT) / Pin 9 (3IN-) / Pin 10 (3IN+): Terminales de salida analógica, entrada inversora y entrada no inversora del Amplificador 3.
- Pin 11 (VCC- / GND): Terminal de retorno común a tierra física o polo negativo de la fuente de alimentación simétrica.
- Pin 12 (4IN+) / Pin 13 (4IN-) / Pin 14 (4OUT): Terminales de entrada no inversora, entrada inversora y salida analógica del Amplificador 4.
Ventajas del LM324N
Alimentación Simple Verdadera: Elimina la necesidad física de implementar una fuente simétrica negativa, operando directamente con voltajes comunes de 5V o 12V referenciados a tierra.
Cuatro Canales Independientes en un Chip: Reúne cuatro bloques funcionales balanceados en un solo circuito compacto, minimizando drásticamente el espacio final en la placa y el cableado físico.
Rango de Entrada de Modo Común a Tierra: Permite sensar e instrumentar señales analógicas bajas que caen de forma directa hasta los cero voltios reales, ideal para microcontroladores.
Consumo de Corriente Reducido: Su diseño interno de baja potencia optimiza el drenado de corriente de suministro, haciéndolo idóneo para aplicaciones de monitoreo industrial continuo.
Aplicaciones Recomendadas
