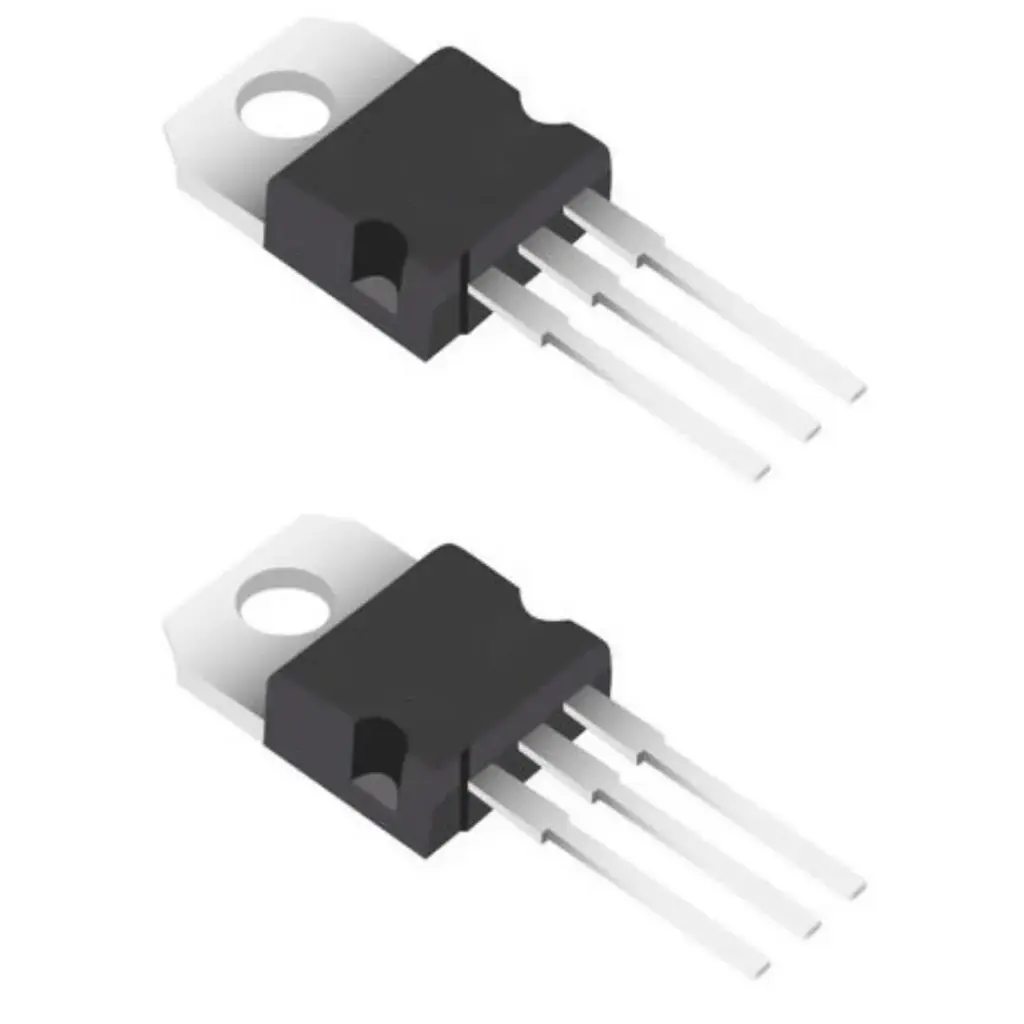

- Regulador de Voltaje Ajustable de 1.2-37VDC de 1.5Amp. Encapsulado TO-220 [LM317T] Regulador de Voltaje Ajustable de 1.2-37VDC de 1.5Amp. Encapsulado TO-220
Regulador de Voltaje Ajustable de 1.2-37VDC de 1.5Amp. Encapsulado TO-220
[LM317T] Regulador de Voltaje Ajustable de 1.2-37VDC de 1.5Amp. Encapsulado TO-220
https://electrofranko.com/shop/lm317t-regulador-de-voltaje-ajustable-de-1-2-37vdc-de-1-5amp-encapsulado-to-220-793 https://electrofranko.com/web/image/product.template/793/image_1920?unique=1072410
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
LM317T
LM317T Regulador de Voltaje Lineal Ajustable 1.5A
Circuito integrado de potencia de inserción diseñado para la regulación precisa de voltajes con salida ajustable de alto rendimiento térmico industrial
El LM317T es un regulador lineal positivo ajustable capaz de entregar hasta 1.5A en un amplio rango de voltajes mediante un divisor resistivo externo. Su arquitectura interna robusta permite una regulación de línea y carga excelente, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado TO-220 asegura una disipación térmica idónea en fuentes de poder bipolares, sistemas industriales de alta precisión y equipos críticos.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Regulador de Voltaje Lineal Ajustable |
| Rango voltaje salida | 1.25 V a 37 V (Ajustable mediante resistencias) |
| Corriente de salida máxima | 1.5 A (Con disipador térmico adecuado) |
| Voltaje de entrada máximo | 40 V CD (Límite operativo para regulación) |
| Caída de tensión típica | 2.0 V a corriente máxima (Alta robustez) |
| Regulación de línea típica | 0.01% / V (Estabilidad superior) |
| Regulación de carga típica | 0.1% (Estabilidad ante variaciones de carga) |
| Voltaje de referencia interno | 1.25 V nominal (Vref estándar) |
| Protecciones internas | Apagado térmico, límite de corriente y SOA |
| Rango térmico operación | 0°C a +125°C (Grado industrial robusto) |
| Encapsulado de potencia | TO-220 (Disipación mediante pestaña metálica) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (ADJ): Terminal de ajuste, conectado a la red divisora resistiva.
- Pin 2 (OUTPUT): Terminal de salida donde se obtiene el voltaje regulado.
- Pin 3 (INPUT): Entrada de voltaje para regulación.
Ventajas del LM317T
Salida de Alta Potencia: Soporta hasta 1.5 Amperios de carga continua, siendo un estándar robusto para aplicaciones que demandan energía.
Versatilidad de Voltaje: Su configuración ajustable permite generar cualquier voltaje necesario entre 1.25V y 33V, facilitando la estandarización de componentes en diseños.
Protección Completa: Incluye limitación de corriente interna y apagado térmico, protegiendo tanto al componente como al sistema ante sobrecargas accidentales.
Excelente Regulación: Proporciona una salida extremadamente limpia y estable frente a fluctuaciones en la entrada o variaciones en la carga, crucial para control preciso.
Aplicaciones Recomendadas
