LM317T-PF Convertidor Ajustable LM317T DC-DC, Módulo de Placa de Circuito Reductor
[LM317T-PF] LM317T-PF Convertidor Ajustable LM317T DC-DC, Módulo de Placa de Circuito Reductor
Referencia Interna:
LM317T-PF
Fuente regulable LM317T con rectificación
Regulador lineal ajustable

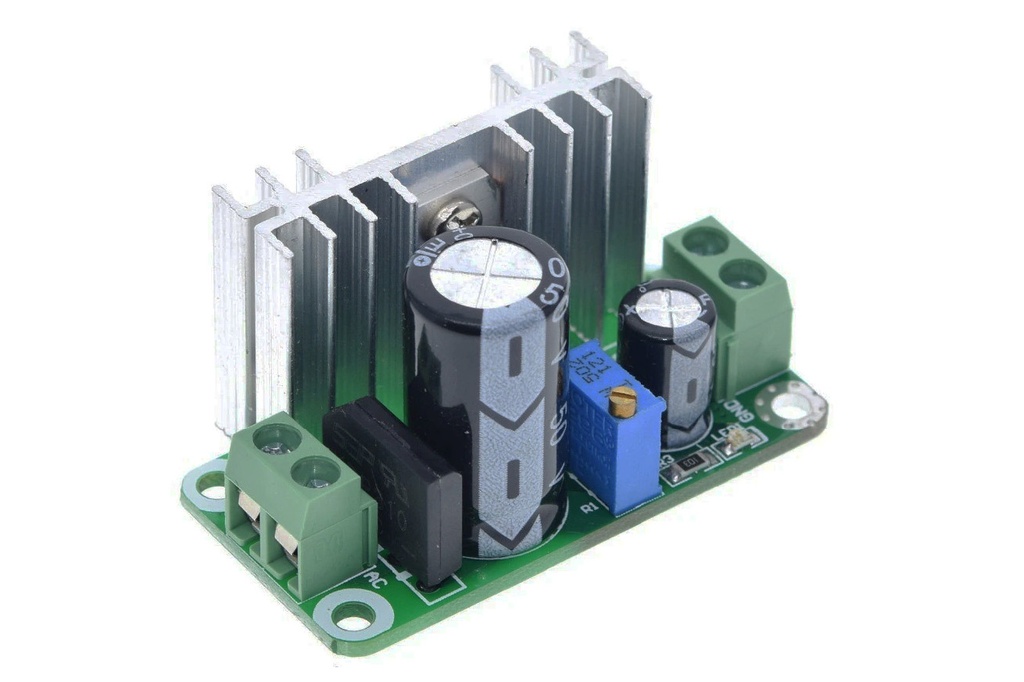

Módulo de alimentación ajustable basado en LM317T, con rectificación y filtrado para obtener una salida continua regulada desde una entrada apropiada. Resulta útil en bancos de prueba, pequeños proyectos analógicos y fuentes educativas donde se valora una tensión limpia y sencilla. Su regulación es lineal: la diferencia entre entrada y salida se transforma en calor, por lo que corriente disponible, disipador y margen de caída deben calcularse conjuntamente.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Regulador | LM317T ajustable |
| Salida | Aproximadamente 1,25–30 V según entrada |
| Corriente máxima del integrado | Hasta 1,5 A con disipación adecuada |
| Caída requerida | Aproximadamente 2–3 V |
| Ajuste | Potenciómetro integrado |
| Compatibilidad | Puede alimentar Arduino y cargas Raspberry reguladas |
| Características adicionales | Valor |
|---|---|
| Topología | Regulación lineal con rectificación y filtrado |
| Protecciones del LM317 | Límite de corriente y protección térmica |
| Disipación | P=(Vin−Vout)×I |
| Uso recomendado | Fuente de laboratorio y prototipos de baja potencia |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
Puede alimentar una placa con tensión correcta, pero no se controla normalmente desde GPIO; Arduino puede monitorizar la salida con divisor resistivo.
// Ejemplo educativo: verifica siempre el pinout de tu placa.
// Alimenta el módulo con una fuente estable y comparte GND.
// No excedas la corriente ni la tensión indicadas.
// Abre el monitor serial a la velocidad configurada.
// Ajusta pines y parámetros antes de compilar.
// Prueba primero sin conectar cargas de potencia.
const byte MEDIR=A0;const float VREF=5.0,R1=30000.0,R2=7500.0;
void setup(){Serial.begin(115200);Serial.println("Monitor LM317 iniciado");}
void loop(){long s=0;for(byte i=0;i<20;i++){s+=analogRead(MEDIR);delay(3);}float adc=s/20.0*VREF/1023.0;float salida=adc*(R1+R2)/R2;Serial.print("Salida regulada: ");Serial.print(salida,2);Serial.println(" V");delay(700);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Por qué LM317 no es un convertidor buck?
Es un regulador lineal que disipa diferencia de tensión como calor; no conmuta energía mediante inductor como un buck durante.
2. ¿Cuál es su caída mínima de tensión?
Necesita aproximadamente 2–3 V entre entrada y salida para regular, dependiendo de corriente, temperatura y fabricante del integrado durante el.
3. ¿Cómo se ajusta la tensión de salida?
Un divisor entre OUT, ADJ y tierra define la salida; el potenciómetro del módulo modifica esa relación resistiva durante el.
4. ¿Qué corriente puede entregar continuamente?
LM317T admite hasta alrededor de 1,5 A idealmente, pero disipador, rectificador, pistas y potencia térmica reducen el valor práctico durante.
5. ¿Cómo se calcula el calentamiento?
Multiplica diferencia entrada-salida por corriente; esa potencia se convierte en calor y determina disipador, ventilación y límite seguro durante el.
6. ¿Puede elevar una tensión baja?
No, solamente reduce y regula; para elevar voltaje se necesita un convertidor boost con topología conmutada apropiada durante el funcionamiento.
7. ¿Cómo se compara con LM2596?
LM2596 es buck eficiente para diferencias grandes; LM317 ofrece salida limpia y sencilla, pero genera considerablemente más calor durante el.
8. ¿Qué función cumplen los condensadores?
Mejoran estabilidad, respuesta transitoria y rechazo de ruido; deben respetar polaridad, tensión y valores recomendados en hoja técnica durante el.
9. ¿Puede alimentar Arduino Uno?
Sí mediante 5 V regulados o VIN adecuado, verificando temperatura, corriente total y evitando alimentar simultáneamente desde USB durante el.
10. ¿Por qué cae la salida al conectar carga?
Entrada insuficiente, límite de corriente, sobretemperatura, rectificador pequeño o disipación excesiva hacen perder regulación bajo consumo durante el funcionamiento normal.
