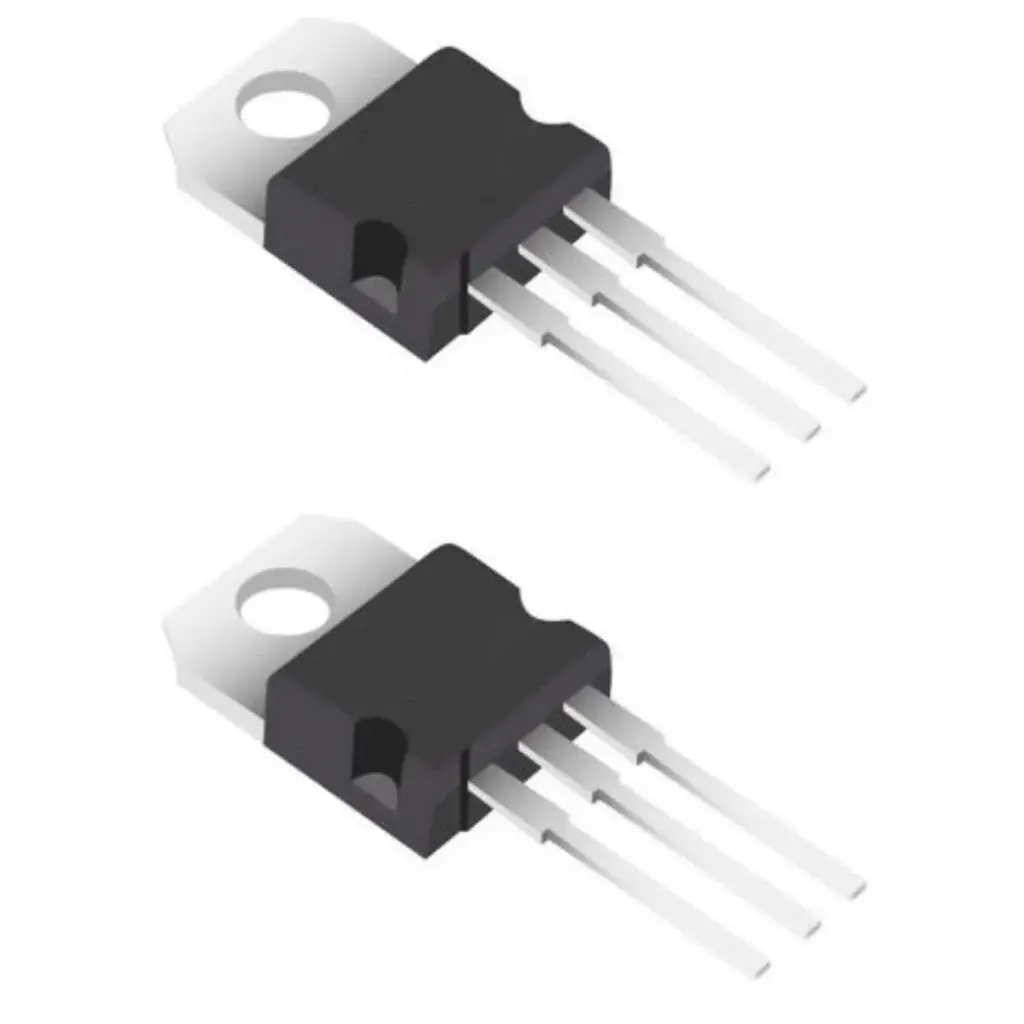

Regulador de Voltaje Ajustable de 1.2-37VDC de 1.5Amp. Encapsulado TO-220 ORIG.
[LM317T-OR] Regulador de Voltaje Ajustable de 1.2-37VDC de 1.5Amp. Encapsulado TO-220 ORIG.
Referencia Interna:
LM317T-OR
LM317T-OR — Regulador lineal positivo ajustable
LM317T-OR: regulador lineal positivo ajustable para fuentes regulables. Ofrece una solución práctica para regular, convertir, medir o acondicionar señales, con parámetros definidos de tensión y corriente para facilitar la selección del componente.
LM317T-OR: regulador lineal positivo ajustable para fuentes regulables. Ofrece una solución práctica para regular, convertir, medir o acondicionar señales, con parámetros definidos de tensión y corriente para facilitar la selección del componente.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Modelo | LM317T-OR |
| Tipo | Regulador lineal positivo ajustable |
| Alimentación / entrada | 3 a 40 V |
| Capacidad / configuración | 1,5 A |
| Control / característica | 1,25 a 37 V |
| Encapsulado | TO-220 |
| Temperatura de operación | 0 a 125 °C |
| Aplicación principal | Fuentes regulables |
| Características adicionales | Valor |
|---|---|
| Referencia interna | ≈1,25 V |
| Ajuste | Mediante divisor resistivo |
| Protección | Limitación de corriente y térmica |
| Dropout | ≈2–3 V según corriente |
| Salida | Positiva ajustable |
| Montaje | TO-220 |
| Disipación | Requiere gestión térmica a alta diferencia Vin–Vout |
| Aplicación | Fuentes regulables |
Usos Comunes
Regulación de tensión: Permite obtener una tensión estable para alimentar circuitos electrónicos, con una configuración adecuada de entrada, salida y disipación térmica.
Fuentes de alimentación: Es apropiado para construir o reparar fuentes lineales y etapas de regulación cuando la corriente y la diferencia entre entrada y salida están dentro de sus límites.
Proyectos electrónicos: Puede utilizarse para generar líneas de alimentación específicas para microcontroladores, sensores, módulos y circuitos analógicos.
Reparación: Es una referencia habitual para sustituir reguladores dañados en fuentes y placas, siempre comprobando encapsulado, pinout y tensión de salida.
Revisa el esquema de conexión y la identificación de terminales antes de instalar el producto. El pinout y las conexiones dependen de la referencia y encapsulado.
Esquemas y conexiones
Respuestas rápidas para elegir, instalar y utilizar correctamente el producto.
1. ¿Qué función cumple el LM317T-OR?
El LM317T-OR es un regulador lineal positivo ajustable diseñado para fuentes regulables. Antes de utilizarlo conviene comprobar la alimentación, configuración, encapsulado, límites de corriente y condiciones térmicas, especialmente cuando forma parte de una fuente o etapa de potencia.
2. ¿Qué alimentación necesita?
El rango principal indicado es 3 a 40 V. Este valor debe respetarse junto con los límites de entrada y salida del circuito. Una tensión fuera de especificación puede producir errores, sobrecalentamiento o daño permanente, incluso si el componente parece funcionar inicialmente.
3. ¿Cuál es su corriente o capacidad máxima?
La capacidad indicada para esta referencia es 1,5 A. Ese valor no debe interpretarse como una condición universal de operación: la temperatura, disipación, tensión aplicada, ciclo de trabajo y montaje pueden reducir la capacidad práctica del componente.
4. ¿Necesita disipador?
Depende de la potencia que deba disipar. En reguladores lineales y componentes de potencia, la pérdida aumenta con la corriente y la diferencia de tensión. Si la temperatura de unión puede superar el límite, se necesita disipador y una correcta transferencia térmica.
5. ¿Puedo reemplazarlo por otro componente similar?
Solo después de comparar función, tensión, corriente, pinout, encapsulado y parámetros dinámicos. Dos referencias visualmente iguales pueden tener características eléctricas diferentes. Para una reparación, también es importante verificar la causa de la falla antes de instalar el reemplazo.
6. ¿Cómo identifico el pinout?
El pinout depende de la referencia y del encapsulado. Revisa siempre la orientación del componente y el diagrama correspondiente antes de conectar alimentación. En reguladores, amplificadores y semiconductores de potencia, invertir terminales puede producir una falla inmediata.
7. ¿Sirve para proyectos con Arduino o ESP32?
Muchos componentes de esta lista pueden formar parte de proyectos con microcontroladores, pero la compatibilidad depende de tensión, niveles lógicos y tipo de señal. Los reguladores pueden alimentar la placa, mientras comparadores, amplificadores y sensores pueden acondicionar señales.
8. ¿Qué protección debería considerar?
En fuentes y etapas de potencia conviene considerar protección contra cortocircuito, sobrecorriente, sobretensión y temperatura. En reguladores lineales también debe controlarse la disipación. En circuitos con inductancias pueden ser necesarios diodos o redes de supresión de transitorios.
9. ¿Es adecuado para reparación electrónica?
Sí. Son referencias habituales en reparación de fuentes, amplificadores, equipos de control, iluminación e instrumentación. La sustitución debe hacerse por una referencia compatible y no únicamente por otra que tenga el mismo número de terminales.
10. ¿Qué debo revisar antes de comprarlo?
Comprueba la referencia completa LM317T-OR, tensión de trabajo, corriente o capacidad, encapsulado, pinout y aplicación. Si existen variantes SMD, originales o con diferentes sufijos, verifica que la versión seleccionada corresponda exactamente a las necesidades de tu placa o proyecto.
