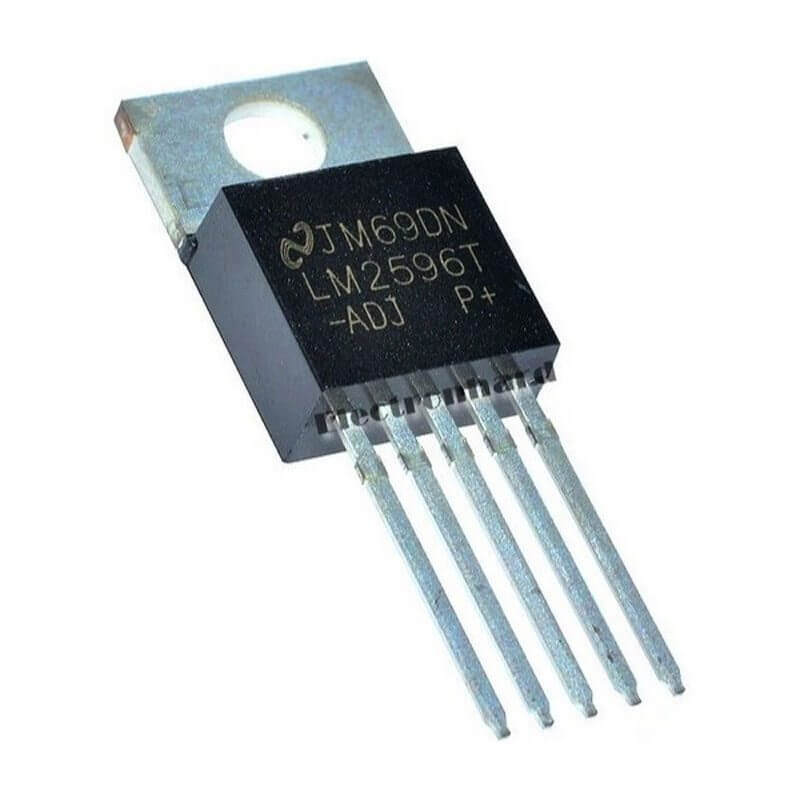

- REGULADOR VOLTAJE SWITCHING AJUSTABLE DIP [LM2596T-ADJ] REGULADOR VOLTAJE SWITCHING AJUSTABLE DIP
REGULADOR VOLTAJE SWITCHING AJUSTABLE DIP
[LM2596T-ADJ] REGULADOR VOLTAJE SWITCHING AJUSTABLE DIP
https://electrofranko.com/shop/lm2596t-adj-regulador-voltaje-switching-ajustable-dip-791 https://electrofranko.com/web/image/product.template/791/image_1920?unique=191931e
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
LM2596T-ADJ
LM2596T-ADJ Regulador Conmutado (Step-Down) Ajustable / 3A
Circuito integrado de potencia de inserción diseñado para la conversión eficiente de energía con salida ajustable de alto rendimiento térmico industrial
El LM2596T-ADJ es un regulador conmutado reductor (tipo Buck) diseñado para entregar una salida ajustable de alta eficiencia. Su arquitectura de conmutación reduce drásticamente las pérdidas térmicas frente a reguladores lineales, resguardando los sistemas lógicos contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en fuentes de poder variables, cargadores de baterías personalizados y diversos sistemas electrónicos de control.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Regulador de Voltaje Conmutado Step-Down (Buck) Ajustable |
| Rango de voltaje de salida | 1.23 V a 37 V (Ajustable mediante red divisora de tensión) |
| Corriente de salida máxima | 3.0 A (Flujo continuo de potencia nominal con carga) |
| Voltaje de entrada máximo | 40 V CD (Límite operativo absoluto para regulación) |
| Frecuencia de oscilación interna | 150 kHz (Frecuencia alta para inductores compactos) |
| Eficiencia típica de conversión | 80% (Rendimiento superior frente a reguladores lineales) |
| Corriente en modo Standby | 80 µA típico (Consumo reducido con pin ON/OFF activo) |
| Protecciones de seguridad internas | Apagado térmico integrado y límite de corriente ciclo a ciclo |
| Requisitos de componentes externos | Mínimos (Inductor, diodo, dos capacitores y divisor resistivo) |
| Rango térmico de operación | -40°C a +125°C (Grado industrial de alta robustez) |
| Encapsulado de potencia | TO-220-5L (Cuerpo plástico pasivado con pestaña metálica) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (VIN): Entrada principal para el voltaje de suministro.
- Pin 2 (OUTPUT): Terminal de salida hacia el inductor y diodo.
- Pin 3 (GND): Terminal de retorno común a tierra física.
- Pin 4 (FEEDBACK): Entrada de retroalimentación para sensar la salida.
- Pin 5 (ON/OFF): Control lógico: bajo enciende, alto apaga.
Ventajas del LM2596T-ADJ
Alta Eficiencia Conmutada (80%): Reduce drásticamente la disipación térmica destructiva en comparación con los reguladores lineales tradicionales, evitando el uso de grandes radiadores de aluminio pesados.
Gran Capacidad de Suministro (3A): Proporciona de forma continua una alta corriente estable para alimentar cargas industriales complejas, sistemas de control, pantallas y actuadores.
Lazo de Control Interno de 150 kHz: Utiliza una frecuencia de conmutación elevada, permitiendo una reducción drástica del tamaño físico final requerido para los componentes pasivos de filtrado.
Pin de Apagado Lógico Incorporado: Facilita el control de encendido de la fuente mediante señales digitales ordinarias, reduciendo el consumo en modo de espera a solo 80 microamperios.
