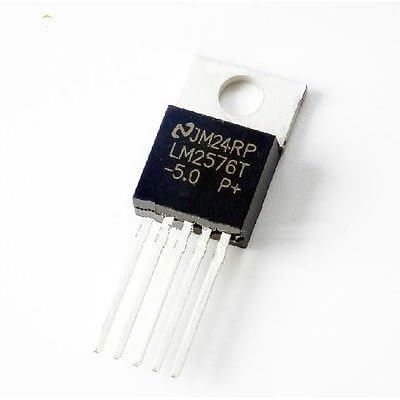

LM2576T-5.0 Circuito Integrado Regulador Step Down 5V 3A TO 220
[LM2576T-5.0] LM2576T-5.0 Circuito Integrado Regulador Step Down 5V 3A TO 220
https://electrofranko.com/shop/lm2576t-5-0-lm2576t-5-0-circuito-integrado-regulador-step-down-5v-3a-to-220-787 https://electrofranko.com/web/image/product.template/787/image_1920?unique=da37786
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
LM2576T-5.0
LM2576T-5.0 Regulador conmutado reductor (Step-Down) de 5V / 3A
Circuito integrado de potencia de inserción diseñado para la conversión eficiente de energía con salida fija de alto rendimiento térmico
El LM2576T-5.0 es un regulador de voltaje conmutado reductor (de tipo Buck) calibrado para entregar una salida fija de 5V de forma altamente eficiente. Su arquitectura robusta de conmutación reduce drásticamente las pérdidas por disipación térmica, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en fuentes de poder, cargadores y sistemas digitales.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Regulador de Voltaje Conmutado Step-Down (Buck) |
| Voltaje de salida fijo | 5.0 V CD (Tolerancia estricta de ±4% sobre todo el rango operativo) |
| Corriente de salida máxima | 3.0 A (Flujo continuo de potencia nominal con carga plena) |
| Voltaje de entrada máximo | 40 V CD (Límite operativo absoluto continuo recomendado) |
| Frecuencia de oscilación interna | 52 kHz (Frecuencia fija que permite usar inductores compactos) |
| Eficiencia típica de conversión | 77% (Rendimiento superior frente a los reguladores lineales) |
| Corriente en modo Standby | 50 µA típico (Consumo en reposo ultra bajo con pin ON/OFF activo) |
| Protecciones de seguridad internas | Apagado térmico integrado y límite de corriente por cortocircuito |
| Requisitos de componentes externos | Mínimos (Solo requiere un inductor, un diodo Schottky y dos filtros) |
| Rango térmico de operación | -40°C a 125°C (Grado industrial de alta estabilidad y robustez) |
| Encapsulado de potencia | TO-220-5L (Cuerpo plástico pasivado de 5 pines con pestaña metálica) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (VIN): Entrada principal para el voltaje continuo no regulado de suministro.
- Pin 2 (OUTPUT): Terminal de salida de potencia conmutada acoplado directamente al inductor y al diodo de cátodo común.
- Pin 3 (GND): Terminal de retorno común conectado a la tierra física de potencia o masa del circuito.
- Pin 4 (FEEDBACK): Entrada de retroalimentación analógica que sensa la salida regulada para estabilizar los 5.0V fijos.
- Pin 5 (ON/OFF): Pin de control lógico: conectarlo a nivel bajo (GND) enciende el regulador; a nivel alto lo apaga por completo.
Ventajas del LM2576T-5.0
Alta Eficiencia Conmutada (77%): Reduce drásticamente la disipación térmica destructiva en comparación con los reguladores lineales tradicionales como el LM7805, evitando el uso de grandes radiadores de aluminio.
Gran Capacidad de Suministro (3A): Proporciona de forma continua una alta corriente estable para alimentar sistemas embebidos complejos, microcontroladores, pantallas y actuadores de 5V.
Lazo de Control Interno de 52 kHz: Utiliza una frecuencia de conmutación fija equilibrada, reduciendo de manera drástica el tamaño físico final requerido para los componentes pasivos de filtrado.
Pin de Apagado Lógico Incorporado: Facilita el control de encendido de la fuente mediante señales digitales ordinarias, reduciendo el consumo en modo de espera a solo 50 microamperios.
Aplicaciones Recomendadas
LM2576T-5.0 Regulador conmutado reductor (Step-Down) de 5V / 3A
Circuito integrado de potencia de inserción diseñado para la conversión eficiente de energía con salida fija de alto rendimiento térmico
El LM2576T-5.0 es un regulador de voltaje conmutado reductor (de tipo Buck) calibrado para entregar una salida fija de 5V de forma altamente eficiente. Su arquitectura robusta de conmutación reduce drásticamente las pérdidas por disipación térmica, resguardando los microcontroladores contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado clásico asegura un acoplamiento idóneo en fuentes de poder, cargadores y sistemas digitales.
