- Regulador Voltaje ADJ SMD AMS 1117 SOT223 [LM1117-ADJ-SMD] Regulador Voltaje ADJ SMD AMS 1117 SOT223

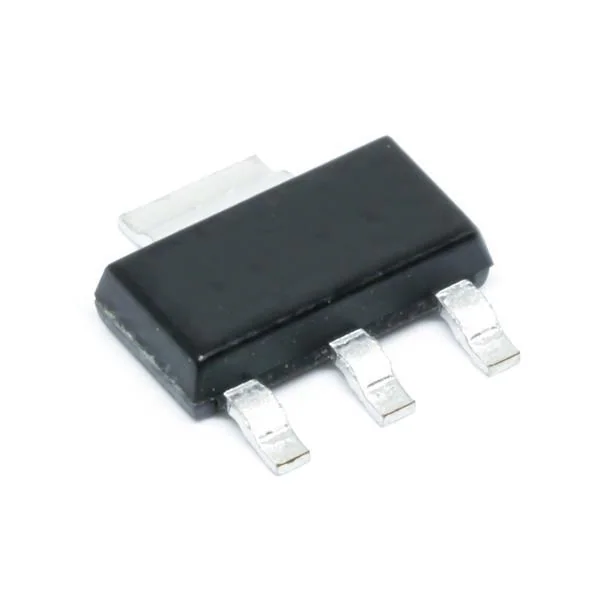

Regulador Voltaje ADJ SMD AMS 1117 SOT223
[LM1117-ADJ-SMD] Regulador Voltaje ADJ SMD AMS 1117 SOT223
https://electrofranko.com/shop/lm1117-adj-smd-regulador-voltaje-adj-smd-ams-1117-sot223-54765 https://electrofranko.com/web/image/product.template/54765/image_1920?unique=477a14d
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
LM1117-ADJ-SMD
LM1117-ADJ Regulador de Voltaje Lineal LDO Ajustable
Circuito integrado de potencia de montaje superficial diseñado para la regulación versátil de voltajes con baja caída de tensión en diseños digitales modernos
El LM1117-ADJ es un regulador lineal de baja caída ajustable, optimizado para alimentar núcleos de microprocesadores y circuitos lógicos mediante un divisor resistivo externo. Su arquitectura interna minimiza el diferencial de entrada y salida, resguardando los sistemas digitales contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado SOT-223 asegura un acoplamiento idóneo en placas con restricciones de espacio, computación portátil y diversas aplicaciones industriales exigentes.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Regulador de Voltaje Lineal LDO Ajustable |
| Rango voltaje salida | 1.25 V a 13.8 V (Mediante resistencias externas) |
| Corriente de salida máxima | 1.0 A (Capacidad de carga continua estable) |
| Voltaje de entrada máximo | 15 V CD (Límite operativo para regulación estable) |
| Caída de tensión típica (Dropout) | 1.1 V a corriente máxima (Alta eficiencia LDO) |
| Regulación de línea típica | 0.2% (Estabilidad ante variaciones de la fuente) |
| Regulación de carga típica | 0.4% (Estabilidad ante variaciones en la carga) |
| Protecciones de seguridad internas | Apagado térmico y límite de corriente ante cortocircuitos |
| Voltaje de referencia (Vref) | 1.25 V (Base para el cálculo de salida) |
| Rango térmico de operación | -40°C a +125°C (Grado industrial robusto) |
| Encapsulado de potencia | SOT-223 (Montaje superficial de alta densidad) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (ADJ): Pin de ajuste para divisor de tensión.
- Pin 2 (OUTPUT): Salida del voltaje regulado ajustable.
- Pin 3 (INPUT): Entrada de voltaje positivo.
Ventajas del LM1117-ADJ
Salida Ajustable: Permite al diseñador establecer voltajes precisos mediante una red de resistencias externas, ofreciendo una flexibilidad inigualable.
Formato Compacto SOT-223: Facilita enormemente el diseño de placas de alta densidad, permitiendo una disipación eficiente en un espacio reducido.
Robustez Ante Fallas Eléctricas: Incluye protección térmica contra sobrecalentamiento y límite de corriente, garantizando una larga vida útil en condiciones exigentes.
Regulación Lineal de Precisión: Ofrece una salida extremadamente limpia y estable, ideal para alimentar componentes sensibles a ruidos de conmutación.
Aplicaciones Recomendadas
