- Regulador Voltaje 1.2 Voltios SMD AMS 1117 SOT223 [LM1117-1.2 SMD] Regulador Voltaje 1.2 Voltios SMD AMS 1117 SOT223

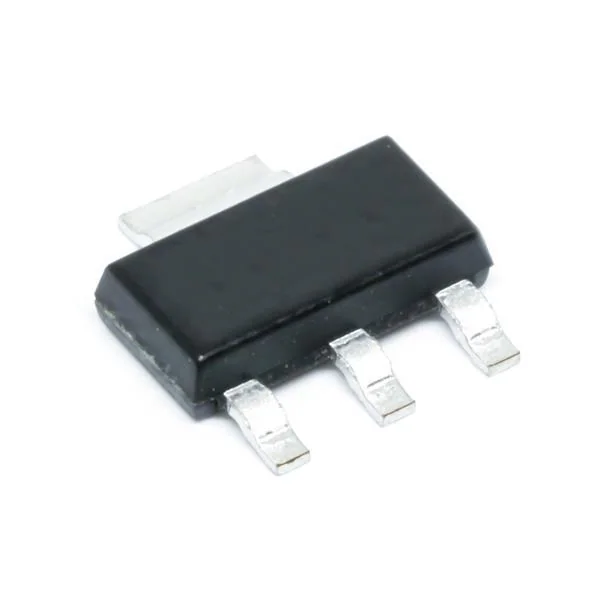

Regulador Voltaje 1.2 Voltios SMD AMS 1117 SOT223
[LM1117-1.2 SMD] Regulador Voltaje 1.2 Voltios SMD AMS 1117 SOT223
https://electrofranko.com/shop/lm1117-1-2-smd-regulador-voltaje-1-2-voltios-smd-ams-1117-sot223-54761 https://electrofranko.com/web/image/product.template/54761/image_1920?unique=29c0e74
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
LM1117-1.2 SMD
LM1117-1.2 Regulador de Voltaje Lineal LDO de 1.2V
Circuito integrado de potencia de montaje superficial diseñado para la regulación precisa de voltajes bajos con baja caída de tensión en diseños digitales modernos
El LM1117-1.2 es un regulador lineal de baja caída fijo de 1.2V, optimizado para alimentar núcleos de microprocesadores y circuitos lógicos sensibles. Su arquitectura interna minimiza el diferencial de entrada y salida, resguardando los sistemas digitales contra transitorios eléctricos inversos y ruidos de acoplamiento destructivos. Su encapsulado SOT-223 asegura un acoplamiento idóneo en placas con restricciones de espacio, computación portátil y diversas aplicaciones industriales exigentes.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de dispositivo | Regulador de Voltaje Lineal LDO (Baja Caída) |
| Voltaje de salida fijo | 1.2 V CD (Tolerancia estricta de ±1% sobre carga) |
| Corriente de salida máxima | 1.0 A (Capacidad de carga continua estable) |
| Voltaje de entrada máximo | 15 V CD (Límite operativo para regulación estable) |
| Caída de tensión típica (Dropout) | 1.1 V a corriente máxima (Alta eficiencia LDO) |
| Regulación de línea típica | 0.2% (Estabilidad ante variaciones de la fuente) |
| Regulación de carga típica | 0.4% (Estabilidad ante variaciones en la carga) |
| Protecciones de seguridad internas | Apagado térmico y límite de corriente ante cortocircuitos |
| Corriente de reposo (IQ) | 5.0 mA típico (Consumo interno bajo carga ligera) |
| Rango térmico de operación | -40°C a +125°C (Grado industrial robusto) |
| Encapsulado de potencia | SOT-223 (Montaje superficial de alta densidad) |
Diagrama de Conexiones (Pinout Realista)
- Pin 1 (ADJ/GND): Terminal de referencia común a tierra física.
- Pin 2 (OUTPUT): Terminal de salida donde se obtiene el voltaje regulado.
- Pin 3 (INPUT): Terminal de entrada donde se aplica el voltaje positivo.
Ventajas del LM1117-1.2
Baja Caída de Voltaje (LDO): Su eficiencia superior ante diferenciales bajos de tensión permite optimizar el uso de energía en sistemas alimentados por baterías.
Formato Compacto SOT-223: Facilita enormemente el diseño de placas de alta densidad, permitiendo una disipación eficiente en un espacio reducido comparado con encapsulados convencionales más voluminosos.
Robustez Ante Fallas Eléctricas: Incluye protección térmica contra sobrecalentamiento y límite de corriente ante cortocircuitos accidentales, garantizando una larga vida útil en condiciones operativas exigentes.
Regulación Lineal de Precisión: Ofrece una salida extremadamente limpia y estable, eliminando ruidos de alta frecuencia inherentes en fuentes conmutadas, fundamental para microprocesadores sensibles.
