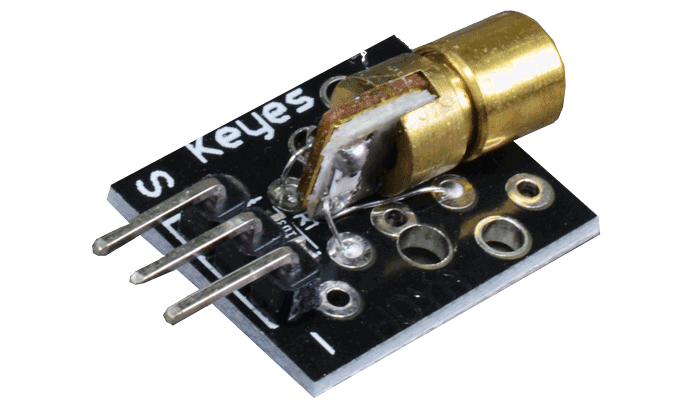

LL-3R-PCB LED Laser Rojo Montado en Placa para Arduino Potencia <5mW
[LL-3R-PCB] LL-3R-PCB LED Laser Rojo Montado en Placa para Arduino Potencia <5mW
Referencia Interna:
LL-3R-PCB
Módulo láser rojo 650 nm en PCB
Emisor óptico visible
Módulo emisor de luz láser roja visible, pensado para barreras ópticas, alineación, señalización controlada y prácticas educativas. La placa simplifica su conexión respecto de un diodo láser desnudo, pero sigue exigiendo precaución ocular rigurosa. Puede gobernarse desde Arduino o Raspberry Pi mediante una salida digital y, cuando la corriente lo requiera, un transistor externo. Nunca debe apuntarse hacia personas, animales, vehículos ni superficies reflectantes.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Emisor | Láser rojo visible |
| Longitud de onda | Aproximadamente 650 nm |
| Alimentación habitual | 5 V CC |
| Control | Encendido digital; PWM lento según placa |
| Compatibilidad | Arduino y Raspberry Pi mediante control adecuado |
| Seguridad | Evitar toda exposición ocular directa o reflejada |
| Características adicionales | Valor |
|---|---|
| Aplicaciones | Barreras, alineación y experimentos ópticos |
| Montaje | PCB compacta con terminales de conexión |
| Entorno | Uso interior y supervisado |
| Precaución | No tratar como juguete ni puntero público |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
Arduino controla encendido y apagado; Raspberry Pi requiere respetar lógica de 3,3 V y utilizar etapa externa cuando corresponda.
// Ejemplo educativo: verifica siempre el pinout de tu placa.
// Alimenta el módulo con una fuente estable y comparte GND.
// No excedas la corriente ni la tensión indicadas.
// Abre el monitor serial a la velocidad configurada.
// Ajusta pines y parámetros antes de compilar.
// Prueba primero sin conectar cargas de potencia.
const byte LASER=5,BOTON=2;bool activo=false,anterior=HIGH;
void setup(){Serial.begin(115200);pinMode(LASER,OUTPUT);pinMode(BOTON,INPUT_PULLUP);digitalWrite(LASER,LOW);}
void loop(){bool b=digitalRead(BOTON);if(anterior&& !b){activo=!activo;digitalWrite(LASER,activo);Serial.println(activo?"Laser encendido":"Laser apagado");}anterior=b;delay(20);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué longitud de onda emite?
Emite luz roja cercana a 650 nm; potencia y clase dependen del diodo instalado y deben verificarse en la etiqueta.
2. ¿Puede apuntarse hacia los ojos?
Nunca, la radiación concentrada puede lesionar retina incluso por reflejos; utiliza gafas apropiadas y controla completamente el área durante el.
3. ¿Necesita resistencia limitadora?
La placa suele incorporar limitación, pero debe respetarse tensión nominal; conectar el diodo desnudo sin control destruye rápidamente la unión.
4. ¿Puede modularse con PWM?
Sí para efectos y comunicación lenta, siempre que la etapa de entrada admita frecuencia y no exceda corriente del módulo.
5. ¿Cómo se alinea un emisor láser?
Fija la placa mecánicamente, proyecta sobre superficie mate y ajusta lentamente evitando personas, espejos y materiales altamente reflectantes durante el.
6. ¿Cómo se compara con un LED rojo?
El láser produce haz estrecho y coherente; un LED ilumina un ángulo amplio y presenta mucho menor riesgo ocular durante.
7. ¿Qué alcance tiene el punto visible?
Depende de potencia, enfoque, luz ambiental, superficie y estabilidad; no existe una distancia única garantizada para todas las condiciones durante.
8. ¿Puede usarse con Raspberry Pi?
Sí mediante transistor si la corriente supera capacidad GPIO, compartiendo tierra y manteniendo entrada dentro de lógica de 3,3 V.
9. ¿Por qué el punto pierde forma?
Lente sucia, enfoque incorrecto, vibración o diodo descentrado deforman el haz; limpia únicamente con materiales ópticos apropiados durante el funcionamiento.
10. ¿Qué aplicaciones son razonables?
Alineación, barreras ópticas, señalización y experimentos supervisados, nunca juguetes, apuntado público ni sistemas donde una falla comprometa seguridad durante el.
