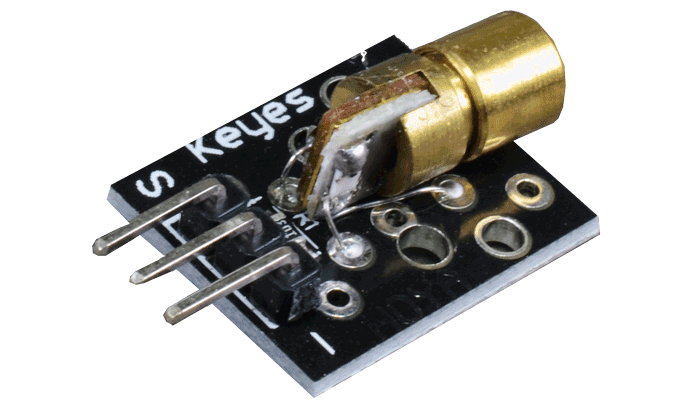

LL-3R-PCB LED Laser Rojo Montado en Placa para Arduino Potencia <5mW
[LL-3R-PCB] LL-3R-PCB LED Laser Rojo Montado en Placa para Arduino Potencia <5mW
Referencia Interna:
LL-3R-PCB
Módulo láser rojo 650 nm en PCB
Emisor óptico visible
Módulo emisor de luz láser roja visible, pensado para barreras ópticas, alineación, señalización controlada y prácticas educativas. La placa simplifica su conexión respecto de un diodo láser desnudo, pero sigue exigiendo precaución ocular rigurosa. Puede gobernarse desde Arduino o Raspberry Pi mediante una salida digital y, cuando la corriente lo requiera, un transistor externo. Nunca debe apuntarse hacia personas, animales, vehículos ni superficies reflectantes.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Emisor | Láser rojo visible |
| Longitud de onda | Aproximadamente 650 nm |
| Alimentación habitual | 5 V CC |
| Control | Encendido digital; PWM lento según placa |
| Compatibilidad | Arduino y Raspberry Pi mediante control adecuado |
| Seguridad | Evitar toda exposición ocular directa o reflejada |
| Características adicionales | Valor |
|---|---|
| Aplicaciones | Barreras, alineación y experimentos ópticos |
| Montaje | PCB compacta con terminales de conexión |
| Entorno | Uso interior y supervisado |
| Precaución | No tratar como juguete ni puntero público |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
Arduino controla encendido y apagado; Raspberry Pi requiere respetar lógica de 3,3 V y utilizar etapa externa cuando corresponda.
// Ejemplo educativo: verifica siempre el pinout de tu placa.
// Alimenta el módulo con una fuente estable y comparte GND.
// No excedas la corriente ni la tensión indicadas.
// Abre el monitor serial a la velocidad configurada.
// Ajusta pines y parámetros antes de compilar.
// Prueba primero sin conectar cargas de potencia.
const byte LASER=5,BOTON=2;bool activo=false,anterior=HIGH;
void setup(){Serial.begin(115200);pinMode(LASER,OUTPUT);pinMode(BOTON,INPUT_PULLUP);digitalWrite(LASER,LOW);}
void loop(){bool b=digitalRead(BOTON);if(anterior&& !b){activo=!activo;digitalWrite(LASER,activo);Serial.println(activo?"Laser encendido":"Laser apagado");}anterior=b;delay(20);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué longitud de onda emite?
Emite luz roja cercana a 650 nm; potencia y clase dependen del diodo instalado y deben verificarse en la etiqueta.
2. ¿Puede apuntarse hacia los ojos?
Nunca, la radiación concentrada puede lesionar retina incluso por reflejos; utiliza gafas apropiadas y controla completamente el área durante el.
3. ¿Necesita resistencia limitadora?
La placa suele incorporar limitación, pero debe respetarse tensión nominal; conectar el diodo desnudo sin control destruye rápidamente la unión.
4. ¿Puede modularse con PWM?
Sí para efectos y comunicación lenta, siempre que la etapa de entrada admita frecuencia y no exceda corriente del módulo.
5. ¿Cómo se alinea un emisor láser?
Fija la placa mecánicamente, proyecta sobre superficie mate y ajusta lentamente evitando personas, espejos y materiales altamente reflectantes durante el.
6. ¿Cómo se compara con un LED rojo?
El láser produce haz estrecho y coherente; un LED ilumina un ángulo amplio y presenta mucho menor riesgo ocular durante.
7. ¿Qué alcance tiene el punto visible?
Depende de potencia, enfoque, luz ambiental, superficie y estabilidad; no existe una distancia única garantizada para todas las condiciones durante.
8. ¿Puede usarse con Raspberry Pi?
Sí mediante transistor si la corriente supera capacidad GPIO, compartiendo tierra y manteniendo entrada dentro de lógica de 3,3 V.
9. ¿Por qué el punto pierde forma?
Lente sucia, enfoque incorrecto, vibración o diodo descentrado deforman el haz; limpia únicamente con materiales ópticos apropiados durante el funcionamiento.
10. ¿Qué aplicaciones son razonables?
Alineación, barreras ópticas, señalización y experimentos supervisados, nunca juguetes, apuntado público ni sistemas donde una falla comprometa seguridad durante el.
Módulo reductor DC-DC ajustable LM2596
Convertidor Step-Down Buck regulable de hasta 3 A
El LM2596-PCB es un módulo convertidor DC-DC Step-Down o Buck diseñado para reducir una tensión continua de entrada y entregar una salida regulada de menor valor. Incorpora el regulador conmutado LM2596S-ADJ, inductor, diodo Schottky, capacitores de filtrado y potenciómetro multivuelta. Resulta apropiado para fuentes, baterías, iluminación y equipos electrónicos. Su corriente práctica continua depende de ventilación, diferencia de voltaje y temperatura.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Topología | Convertidor DC-DC Step-Down o Buck no aislado |
| Circuito regulador | LM2596S-ADJ |
| Tensión de entrada | 4–40 V CC |
| Tensión de salida | 1,25–37 V CC ajustable |
| Margen de regulación | La entrada debe superar la salida aproximadamente 1,5–2 V |
| Corriente máxima | 3 A |
| Corriente continua práctica | Aproximadamente 2 A sin refrigeración adicional |
| Frecuencia de conmutación | 150 kHz típica |
| Eficiencia orientativa | Hasta aproximadamente 90–92 %, según entrada, salida y carga |
| Compatibilidad | Fuentes DC, baterías, iluminación LED y equipos electrónicos |
| Características adicionales | Valor |
|---|---|
| Ajuste de salida | Potenciómetro multivuelta |
| Terminales de entrada | IN+ e IN− |
| Terminales de salida | OUT+ y OUT− |
| Protección térmica | Integrada en el LM2596 |
| Limitación de corriente | Integrada en el regulador |
| Aislamiento galvánico | No incluido |
| Protección de polaridad | No garantizada en módulos comerciales comunes |
| Rizado de salida | Depende de carga, cableado, filtrado y estado de los capacitores |
| Disipación | Puede requerir disipador o ventilación por encima de 2 A |
| Aplicaciones habituales | Reducción de 12 V a 5 V, 24 V a 12 V y otras salidas inferiores |
Ventajas principales
Reducción eficiente: Convierte una tensión continua mayor en otra menor con pérdidas reducidas frente a reguladores lineales tradicionales de potencia equivalente.
Salida regulable: El potenciómetro multivuelta permite seleccionar con precisión la tensión requerida, siempre por debajo de la entrada y dentro del rango operativo.
Capacidad práctica: Puede alimentar numerosas cargas electrónicas; para corrientes elevadas necesita ventilación, conexiones firmes y verificación cuidadosa de temperatura.
Protecciones integradas: El LM2596 incorpora limitación de corriente y apagado térmico, aportando protección básica frente a condiciones anormales de funcionamiento.
Instalación sencilla: Los terminales IN y OUT claramente identificados facilitan su integración en diferentes sistemas de alimentación de corriente continua.
Aplicaciones recomendadas
Fuentes regulables: Permite obtener diferentes tensiones inferiores desde una sola fuente continua, facilitando pruebas, mantenimiento y alimentación de equipos electrónicos.
Sistemas con baterías: Reduce 12 V o 24 V hacia niveles adecuados para iluminación, receptores, controladores y otros dispositivos de menor tensión.
Iluminación LED: Alimenta tiras y módulos LED de tensión constante, siempre que la corriente y potencia permanezcan dentro de los límites térmicos.
Equipos automotrices: Puede adaptar la alimentación del vehículo para accesorios electrónicos, incorporando fusible y protección contra transitorios cuando la instalación lo requiera.
Proyectos electrónicos: Proporciona una salida ajustable para etapas de control, comunicaciones, audio y cargas DC que necesiten una tensión inferior estable.
Las imágenes presentan la distribución de componentes y la identificación de los terminales de entrada y salida del módulo LM2596-PCB.
Galería de esquemas y conexiones
Pulsa una pregunta para desplegar su respuesta. Cuatro preguntas incluyen comparaciones con productos relacionados.
1. ¿El LM2596 puede elevar el voltaje de entrada?
No. Es un convertidor Buck reductor: la salida siempre debe ser inferior a la entrada, conservando además un margen aproximado de 1,5–2 V.
2. ¿Qué diferencia existe frente a un regulador lineal LM317?
El LM2596 conmuta a 150 kHz y desperdicia menos energía; el LM317 regula linealmente, admite menor corriente y disipa más calor con grandes caídas.
3. ¿Cómo se compara con el LM2576?
Ambos son reductores de 3 A, pero el LM2596 trabaja a 150 kHz frente a 52 kHz del LM2576, permitiendo componentes magnéticos más pequeños.
4. ¿Cuándo conviene utilizar un módulo XL4015?
El XL4015 se anuncia para 5 A y 180 kHz; conviene en cargas mayores, siempre considerando refrigeración, calidad de placa y corriente continua real.
5. ¿Puede reemplazar un elevador MT3608?
No. El LM2596 reduce tensión, mientras el MT3608 es Boost y eleva una entrada menor; la elección depende de la relación entrada-salida requerida.
6. ¿Entrega realmente 3 A de forma continua?
Tres amperios corresponden a la capacidad nominal del regulador. En módulos compactos se recomienda aproximadamente 2 A continuos sin refrigeración adicional y con buena ventilación.
7. ¿Cómo se ajusta correctamente la salida?
Conecta únicamente la entrada, mide OUT+ y OUT− con multímetro y gira lentamente el potenciómetro hasta obtener el voltaje requerido antes de instalar la carga.
8. ¿Qué margen necesita entre entrada y salida?
Para conservar regulación estable, la entrada debe superar normalmente la salida entre 1,5 y 2 V; el margen necesario aumenta según carga y temperatura.
9. ¿Puede utilizarse directamente con baterías?
Sí, siempre que su tensión permanezca dentro del rango de entrada y supere la salida configurada; también deben respetarse polaridad, corriente y temperatura.
10. ¿Incluye protección contra polaridad invertida?
Los módulos LM2596 comunes normalmente no garantizan esa protección. Invertir IN+ e IN− puede dañarlos, por lo que debe comprobarse la polaridad antes de energizar.
