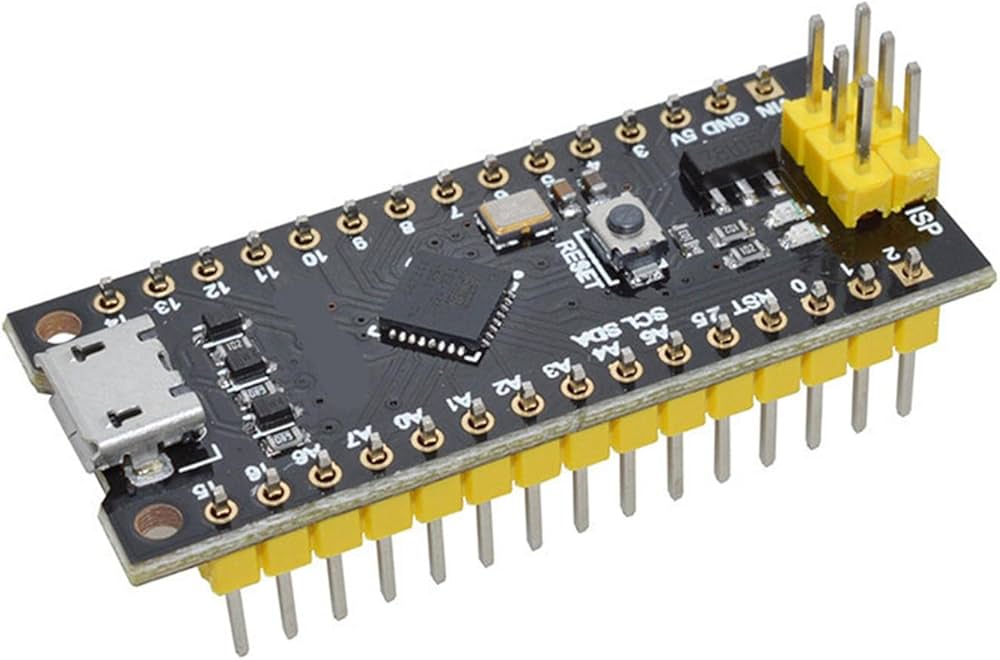

LiveTiny88 Modulo de Desarrollo Compatible con Arduino ATTINY88 Micro Tarjeta de Desarrollo a 16Mhz

[LiveTiny88] LiveTiny88 Modulo de Desarrollo Compatible con Arduino ATTINY88 Micro Tarjeta de Desarrollo a 16Mhz

https://electrofranko.com/web/image/product.template/4445/image_1920?unique=06660ca

S/ 15.00 15.0 PEN S/ 15.00

S/ 15.00

Not Available For Sale

Esta combinación no existe.

Términos y condiciones
Envío: 2-3 días laborales


Referencia Interna: LiveTiny88

Módulo de Desarrollo ATtiny88 / Tiny88 Compatible con Arduino (16 MHz)

Micro tarjeta de desarrollo basada en el microcontrolador ATtiny88 de AVR a 16MHz, diseño ultra compacto y programable directamente mediante Arduino IDE.

El Módulo de Desarrollo ATtiny88 (Tiny88) es una micro tarjeta de desarrollo de alto rendimiento y bajo costo, diseñada para proyectos donde el espacio es crítico pero se requiere mayor versatilidad que un ATtiny85 convencional. Está basada en el microcontrolador AVR RISC de 8 bits ATtiny88 operando a una frecuencia de reloj de 16MHz. Su factor de forma reducido tipo breakout facilita su inserción en protoboards, permitiendo programarla de forma sencilla a través del entorno de desarrollo Arduino IDE mediante el soporte de núcleos compatibles.

Especificaciones Técnicas

Parámetro EléctricoRango / Valor Oficial
MicrocontroladorATtiny88 (AVR de 8 bits de bajo consumo)
Frecuencia de Reloj16 MHz
Memoria Flash8 KB (parte utilizada por el bootloader)
Memoria SRAM / EEPROM512 Bytes / 64 Bytes
Voltaje de Operación5 V DC (o alimentación externa regulada)
Corriente Máxima por Pin I/O40 mA DC
Parámetro Físico / EstructuraRango / Valor Oficial
Pines de E/S DigitalesHasta 26 pines de expansión disponibles
Canales Analógicos (ADC)Entradas ADC de 10 bits disponibles
Interfaces de ComunicaciónI2C (TWI), SPI y USART por software
Factor de FormaMicro tarjeta breakout apta para protoboard
Dimensiones GeneralesFormato ultra reducido optimizado para wearables y proyectos mini
Compatibilidad SoftwareEntorno Arduino IDE (mediante la instalación del core MicroCore)

Ventajas Clave del Módulo ATtiny88

Mayor Cantidad de Pines: A diferencia de los chips ATtiny tradicionales de 8 pines, la tarjeta ATtiny88 expone una gran cantidad de pines de E/S (hasta 26), ofreciendo mayor flexibilidad para conectar múltiples sensores y actuadores.

Tamaño Ultra Reducido: Su diseño compacto permite integrar toda la potencia de un microcontrolador de 16MHz en proyectos portátiles, wearables o espacios extremadamente limitados.

Compatibilidad con Arduino IDE: Se integra sin complicaciones en el ecosistema Arduino, permitiendo utilizar funciones estándar como digitalWrite, analogRead y librerías comunes.

La disposición de los pines está diseñada para encajar directamente en placas de protoboard (protoboards estándar de 400 o 83 puntos), facilitando el conexionado de alimentación y periféricos.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Distribución y numeración de pines digitales y analógicos
Esquema 3: Conexión de alimentación estable de 5V
Esquema 2: Inserción correcta de la tarjeta en protoboard
Esquema 4: Conexión de buses de comunicación periférica
Guía Esencial de Conexión y Montaje de Hardware: Alimente el módulo conectando el pin **VCC** a una fuente regulada de 5V y el pin **GND** a Tierra. Para programar la tarjeta, asegúrese de utilizar los pines correspondientes al bus ISP o puerto USB según la variante de bootloader integrada (consulte la serigrafía específica de su placa para identificar los pines de datos D+/D- o líneas de programación).
🎓 Programación Básica del ATtiny88 en Arduino IDE

Para programar el ATtiny88 mediante Arduino IDE, es necesario configurar el gestor de placas (Core compatible como MicroCore o el paquete específico para ATtiny88):

  • Mapeo de Pines: Los números de pin en el código corresponden a la numeración física o lógica definida por el core instalado.
  • Estructura Standard: Utiliza las funciones universales pinMode() y digitalWrite() para controlar salidas digitales o LEDs indicadores.
// Código de Ejemplo: Test Blink (Parpadeo) para Módulo ATtiny88 // Asegúrese de seleccionar la placa "ATtiny88" en las herramientas de Arduino IDE. #include <Arduino.h> // Definimos el pin conectado al LED integrado (o pin digital configurable) const int PIN_LED = 0; // Ajustar según el pin asignado en su tarjeta void setup() { // Configuramos el pin del LED como salida digital pinMode(PIN_LED, OUTPUT); } void loop() { digitalWrite(PIN_LED, HIGH); // Enciende el LED delay(1000); // Espera 1 segundo digitalWrite(PIN_LED, LOW); // Apaga el LED delay(1000); // Espera 1 segundo }
1. ¿Cómo configuro el Arduino IDE para poder programar la tarjeta ATtiny88?
Debe agregar la URL del repositorio de tarjetas compatibles (como el core de Multi-Informatica / ATtiny boards) en las Preferencias del Arduino IDE, y posteriormente instalar el paquete desde el Gestor de Placas seleccionando la velocidad de reloj de 16MHz.
2. ¿Qué diferencia principal existe entre el ATtiny85 y este módulo ATtiny88?
El ATtiny85 cuenta con un encapsulado de 8 pines (limitando sus E/S a solo 5 o 6 pines utilizables). En contraste, el ATtiny88 ofrece un factor de forma expandido que expone hasta 26 pines, dándole mucha más versatilidad para proyectos complejos.
3. ¿Se puede alimentar esta tarjeta directamente con baterías de litio?
El ATtiny88 opera nominalmente a 5V (cuando corre a 16MHz). Si utiliza una batería LiPo de 3.7V, la frecuencia de reloj podría requerir ajustes o requerir un convertidor elevador de voltaje (boost converter) para asegurar estabilidad a plena velocidad de 16MHz.
4. ¿Para qué tipo de proyectos es ideal este micro controlador?
Es excelente para proyectos minimalistas, dispositivos wearables, controladores compactos de sensores I2C/SPI, teclados personalizados pequeños o automatizaciones donde una placa Arduino Uno resulta demasiado grande y pesada.
