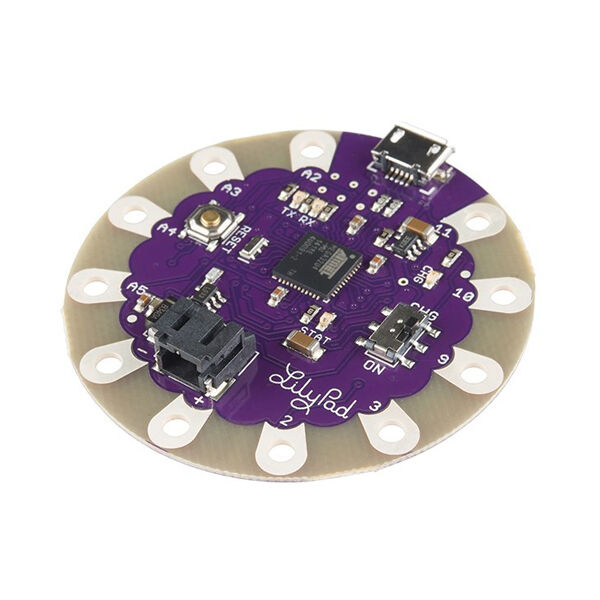

LILYPAD-USB Lilypad Arduino con USB Atmega 324U4 Board
[LILYPAD-USB] LILYPAD-USB Lilypad Arduino con USB Atmega 324U4 Board
Referencia Interna:
LILYPAD-USB
Placa LilyPad USB ATmega32U4
Plataforma electrónica cosible para prendas y proyectos textiles interactivos.
La LILYPAD-USB integra un ATmega32U4 con conexión USB nativa, eliminando la necesidad de un adaptador serial externo para programación. Su formato circular y terminales amplios permiten coser sensores, LED y controles en prendas. Trabaja a 3,3 V y 8 MHz en la versión tradicional. Puede presentarse como puerto serial, teclado o ratón USB, cuidando siempre consumo, batería y aislamiento textil.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Microcontrolador | ATmega32U4 |
| Frecuencia | 8 MHz |
| Tensión lógica | 3,3 V |
| Flash | 32 KB |
| SRAM | 2,5 KB |
| USB | Nativo mediante micro-USB |
| Compatibilidad | Arduino IDE |
| Características adicionales | Valor |
|---|---|
| EEPROM | 1 KB |
| Entradas analógicas | Hasta 12 según diseño |
| PWM | Disponible en pines compatibles |
| Serial | USB CDC y UART |
| Formato | Circular cosible |
| Uso | Wearables y dispositivos USB |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El código realiza una prueba funcional extensa, controla errores básicos y muestra información clara para diagnóstico durante la integración.
// Ejemplo funcional para Arduino Uno
// Verifique primero alimentación y tierra común
// Respete los niveles eléctricos indicados
// Abra el monitor serial a la velocidad configurada
// Realice la prueba inicial sin cargas sensibles
// Revise los mensajes de diagnóstico antes de continuar
const byte LED=13,SENSOR=A0;unsigned long previo=0;bool estado=false;
void setup(){
Serial.begin(115200);pinMode(LED,OUTPUT);
Serial.println("Prueba LilyPad iniciada");
}
void loop(){
int lectura=analogRead(SENSOR);
unsigned long periodo=map(lectura,0,1023,100,1000);
if(millis()-previo>=periodo){previo=millis();estado=!estado;digitalWrite(LED,estado);}
Serial.print("Entrada textil A0: ");Serial.print(lectura);
Serial.print(" | Periodo LED: ");Serial.print(periodo);Serial.println(" ms");
delay(100);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué microcontrolador utiliza LILYPAD-USB?
Integra ATmega32U4 a 8 MHz y 3,3 V, con USB nativo para programación y funciones de dispositivo HID. textiles desarrollados.
2. ¿Por qué no necesita adaptador USB-serial externo?
ATmega32U4 incorpora controlador USB y cargador de arranque, permitiendo conexión directa mediante el puerto micro-USB de la placa. textiles desarrollados.
3. ¿Puede funcionar como teclado o ratón?
Sí, sus bibliotecas HID permiten emular periféricos USB, pero un programa incorrecto puede dificultar recuperar el control de la computadora.
4. ¿Qué ocurre al reiniciarla durante una carga?
El puerto serial puede desaparecer y reaparecer con otro identificador mientras el bootloader espera; selecciona rápidamente el puerto correspondiente. desarrollados.
5. ¿Sus pines toleran señales de 5 V?
No deben recibir más que su tensión lógica de 3,3 V; utiliza adaptación para sensores o módulos alimentados a cinco voltios.
6. ¿Cómo alimentar la placa sin USB?
Utiliza una batería compatible con la entrada y polaridad especificadas, respetando límites del regulador y consumo total del proyecto. desarrollados.
7. ¿Cómo se compara con LilyPad ATmega328P?
LILYPAD-USB añade USB nativo y SRAM ligeramente mayor; la versión ATmega328P normalmente requiere adaptador USB-serial para programarse. proyectos textiles desarrollados.
8. ¿En qué se diferencia de Arduino Leonardo?
Ambas usan ATmega32U4 y USB nativo, pero LilyPad prioriza formato circular cosible, 3,3 V y proyectos textiles portátiles. textiles desarrollados.
9. ¿Puede utilizar comunicación serial además del USB?
Sí, dispone de Serial para USB y Serial1 para UART hardware, permitiendo depuración y periféricos seriales simultáneamente. proyectos textiles desarrollados.
10. ¿Cómo reducir consumo en una prenda con batería?
Apaga sensores y LED, usa modos sleep, reduce comunicaciones y evita dejar USB, reguladores o indicadores consumiendo innecesariamente. textiles desarrollados.
