LILYPAD-KIT Lilypad Kit, Incluye Cable y Batería
[LILYPAD-KIT] LILYPAD-KIT Lilypad Kit, Incluye Cable y Batería
Referencia Interna:
LILYPAD-KIT

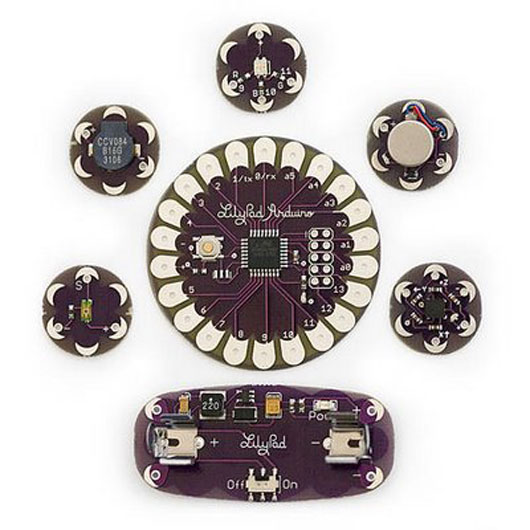

Kit de Inicio LilyPad con Cable y Batería
Plataforma electrónica cosible para prendas y proyectos textiles interactivos.
El LILYPAD-KIT reúne una placa LilyPad con cable y batería para iniciar proyectos de electrónica cosible. Permite aprender programación, polaridad, conexiones con hilo conductor y control de componentes textiles sin adquirir por separado los elementos principales. El contenido exacto puede variar por presentación, por lo que debe revisarse el empaque antes del montaje, especialmente la placa, batería, sensores y accesorios incluidos.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Contenido principal | Placa LilyPad compatible |
| Accesorios | Cable y batería según referencia |
| Programación | Arduino IDE |
| Montaje | Textil o prototipado |
| Sensores/LED | Dependientes del conjunto comercial |
| Alimentación | Batería incluida según catálogo |
| Compatibilidad | Ecosistema LilyPad |
| Características adicionales | Valor |
|---|---|
| Objetivo | Aprendizaje de electrónica cosible |
| Hilo conductor | Confirmar contenido del empaque |
| Microcontrolador | Según placa incluida |
| Lavado | Retirar electrónica y batería |
| Expansión | Módulos LilyPad cosibles |
| Uso | Prácticas y prendas interactivas |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El código realiza una prueba funcional extensa, controla errores básicos y muestra información clara para diagnóstico durante la integración.
// Ejemplo funcional para Arduino Uno
// Verifique primero alimentación y tierra común
// Respete los niveles eléctricos indicados
// Abra el monitor serial a la velocidad configurada
// Realice la prueba inicial sin cargas sensibles
// Revise los mensajes de diagnóstico antes de continuar
const byte LED=13,SENSOR=A0;unsigned long previo=0;bool estado=false;
void setup(){
Serial.begin(115200);pinMode(LED,OUTPUT);
Serial.println("Prueba LilyPad iniciada");
}
void loop(){
int lectura=analogRead(SENSOR);
unsigned long periodo=map(lectura,0,1023,100,1000);
if(millis()-previo>=periodo){previo=millis();estado=!estado;digitalWrite(LED,estado);}
Serial.print("Entrada textil A0: ");Serial.print(lectura);
Serial.print(" | Periodo LED: ");Serial.print(periodo);Serial.println(" ms");
delay(100);
}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué incluye exactamente el LILYPAD-KIT?
La referencia confirma placa, cable y batería; otros sensores, LED o hilo conductor deben verificarse físicamente en el empaque comercial.
2. ¿Qué debe revisarse antes del primer montaje?
Identifica placa incluida, tensión de batería, polaridad, cable de programación y accesorios para evitar seguir instrucciones de otra versión. desarrollados.
3. ¿Por qué conviene probar sobre mesa antes de coser?
Permite corregir programa, pines y polaridad sin descoser hilo conductor ni dañar permanentemente la prenda o sus componentes. textiles desarrollados.
4. ¿Cómo se conectan módulos con hilo conductor?
Realiza puntadas cortas y firmes, separa pistas, evita fibras sueltas y comprueba continuidad y cortocircuitos con multímetro. proyectos textiles desarrollados.
5. ¿Puede lavarse un proyecto terminado?
Retira batería y elementos desmontables; solamente lava si todos los componentes restantes lo permiten, siguiendo recomendaciones específicas de fabricación. desarrollados.
6. ¿Qué proyectos son apropiados para principiantes?
Prendas luminosas, brazaletes, tarjetas textiles y sensores simples enseñan polaridad, entradas, salidas y programación sin cargas de potencia. textiles desarrollados.
7. ¿Cómo se compara con un kit Arduino Uno?
LilyPad está diseñado para coserse y transportarse; Uno facilita prototipado de mesa, conectores estándar y mayor resistencia mecánica. textiles desarrollados.
8. ¿En qué se diferencia de Circuit Playground?
Circuit Playground integra sensores y LED en una placa; el kit LilyPad distribuye componentes cosibles para diseñar libremente el textil.
9. ¿Cómo proteger la batería durante el uso?
Colócala en posición accesible, aislada de humedad, metal y presión corporal, evitando dobleces que aflojen o cortocircuiten contactos. textiles desarrollados.
10. ¿Qué error provoca más fallas en electrónica cosible?
Cruzar hilos conductores o dejar puntadas sueltas produce cortocircuitos intermitentes; inspecciona ambos lados y mide continuidad antes de energizar. desarrollados.
