LILYP-TEMT6000 Sensor de Luz para LILYPAD
[LILYP-TEMT6000] LILYP-TEMT6000 Sensor de Luz para LILYPAD
Referencia Interna:
LILYP-TEMT6000

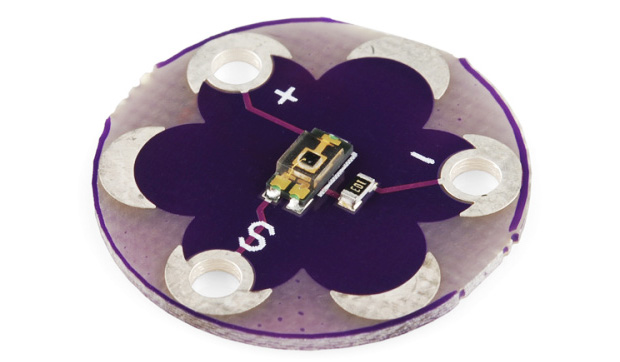

Módulo de Luz Ambiental TEMT6000 LilyPad
Medición analógica de iluminación en formato textil LilyPad.
El módulo LilyPad TEMT6000 utiliza un fototransistor cuya corriente aumenta con la iluminación visible. Su formato circular permite coserlo con hilo conductor en proyectos vestibles.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Alimentación | 2,5 a 5,5 V CC |
| Sensor | Fototransistor TEMT6000 |
| Respuesta espectral | 440 a 800 nm |
| Máxima sensibilidad | 570 nm |
| Ángulo de sensibilidad | ±60° |
| Salida | Tensión analógica |
| Compatibilidad | Arduino; Raspberry Pi mediante ADC |
| Características adicionales | Valor |
|---|---|
| Formato | LilyPad para wearables |
| Corriente de colector | Proporcional a iluminancia |
| Respuesta | Aproximación a sensibilidad humana |
| Lectura | Relativa; depende del circuito |
| Conexiones | Alimentación, tierra y señal |
| Aplicaciones | Ropa interactiva y luz ambiental |
Ventajas y aplicaciones
Integración sencilla: Su interfaz facilita incorporarlo en prototipos electrónicos mediante conexiones claras y pocos componentes externos adicionales.
Formato compacto: La placa ocupa poco espacio y puede instalarse fácilmente dentro de equipos, robots y proyectos educativos portátiles.
Respuesta práctica: Proporciona datos útiles para supervisión, automatización o control cuando trabaja dentro de sus límites eléctricos especificados.
Compatibilidad amplia: Puede utilizarse con Arduino y Raspberry Pi aplicando alimentación, adaptación de nivel o conversión analógica cuando corresponda.
Aplicaciones educativas: Permite estudiar sensores, adquisición de datos y programación mediante experimentos repetibles y proyectos funcionales de bajo costo.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
El programa presenta la lectura ADC y un porcentaje relativo para comprobar cambios de iluminación ambiental.
const byte LUZ=A0;
void setup(){Serial.begin(9600);}
void loop(){int v=analogRead(LUZ);Serial.print(v);Serial.print(" | ");Serial.print(v*100.0/1023);Serial.println(" % relativo");delay(250);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué función cumple el LILYP-TEMT6000?
El LILYP-TEMT6000 realiza la función indicada utilizando su principio físico y entrega una señal procesable dentro de sus límites eléctricos especificados.
2. ¿Qué alimentación necesita?
Debe utilizar exactamente la tensión indicada, compartir tierra con el controlador y evitar inversiones de polaridad o señales superiores al máximo permitido.
3. ¿Cómo debe instalarse?
Debe montarse sin esfuerzos sobre terminales, con cables cortos, alimentación estable y ubicación compatible con la magnitud que necesita detectar.
4. ¿Qué puede alterar sus lecturas?
La temperatura, ruido eléctrico, montaje, alimentación y condiciones ambientales pueden modificar la respuesta obtenida dentro de una aplicación real durante.
5. ¿Es compatible con Arduino Uno?
Sí. Arduino puede leer su interfaz utilizando los pines y bibliotecas apropiados, respetando siempre la tensión de alimentación especificada durante.
6. ¿Puede utilizarse con Raspberry Pi?
Sí, respetando 3,3 voltios en GPIO y agregando ADC o adaptación de nivel cuando la salida del módulo lo requiera.
7. ¿Necesita calibración?
Las mediciones relativas o analógicas necesitan calibración; los dispositivos digitales también pueden requerir compensación, offsets y verificación frente a referencias conocidas.
8. ¿Cómo se compara con una LDR?
TEMT6000 es un fototransistor rápido y compacto; una LDR suele responder más lentamente y posee una característica resistiva diferente durante.
9. ¿En qué difiere de BH1750?
TEMT6000 entrega señal analógica relativa; BH1750 calcula iluminancia digital en lux y comunica los resultados mediante bus I²C durante el.
10. ¿Sirve para medir luz ultravioleta?
No. Está orientado a luz visible; para radiación ultravioleta se utilizan sensores como LTR390 con canales específicamente diseñados durante el.
