  3. LCD4884 Shield LCD Nokia con Joystick para Arduino [LCD4884] LCD4884 Shield LCD Nokia con Joystick para Arduino

LCD4884 Shield LCD Nokia con Joystick para Arduino

[LCD4884] LCD4884 Shield LCD Nokia con Joystick para Arduino

https://electrofranko.com/web/image/product.template/763/image_1920?unique=11e5b23

S/ 48.00 48.0 PEN S/ 48.00

S/ 48.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: LCD4884

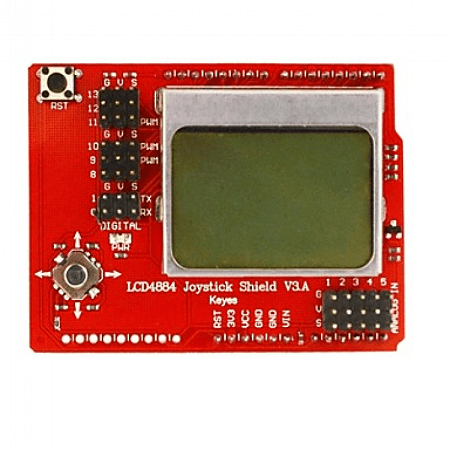

Escudo Pantalla Gráfica LCD4884 para Arduino (Nokia 5110 + Joystick)

Módulo shield gráfico con display LCD de 84x48 píxeles, interfaz SPI, joystick analógico de 5 grados de libertad y pines de prototipado.

El Escudo Gráfico LCD4884 para Arduino es un versátil módulo de visualización basado en la pantalla de alta resolución Nokia 5110 (84x48 píxeles). Diseñado en factor de forma Shield apilable, se acopla directamente sobre placas Arduino Uno o Mega sin requerir cables adicionales. Integra además un práctico joystick analógico de 5 grados de libertad (5-DOF) y un botón de reset, proporcionando una interfaz completa de visualización y control interactivo para dispositivos portátiles y menús embebidos.

Especificaciones Técnicas

Parámetro EléctricoRango / Valor Oficial
Voltaje de Operación5 V DC (Alimentado desde la placa base Arduino)
Resolución Gráfica84 x 48 píxeles (Monocromático de alta definición)
Interfaz de ComunicaciónBus SPI optimizado (Pines digitales Arduino 2, 3, 4, 5, 6)
Control de RetroiluminaciónPin digital Arduino 7 (PWM o control on/off)
Mando de ControlJoystick de 5 posiciones conectado a la entrada analógica A0
Pines de Expansión6 Pines Digitales I/O y 5 Pines Analógicos I/O disponibles
Parámetro Físico / EstructuraRango / Valor Oficial
Factor de FormaArduino Shield apilable (Stackable)
Controlador de DisplayPCD8544 (Controlador gráfico de bajo consumo)
Botón FísicoPulsador de Reset integrado en la placa
Dimensiones GeneralesFormato estándar compatible con chasis de shields Arduino Uno/Mega
Capacidad de DespliegueTextos en múltiples tamaños, caracteres especiales e imágenes bitmap
CompatibilidadArduino Uno, Arduino Mega 2560 y placas compatibles

Ventajas Clave del Escudo LCD4884

• Gráficos de Alta Densidad: A diferencia de las pantallas alfanuméricas tradicionales, el LCD4884 permite dibujar gráficos vectoriales, iconos personalizados e imágenes en mapa de bits de 84x48 píxeles.

• Interfaz de Control Integrada: Su joystick de 5 grados de libertad incorporado elimina la necesidad de montar botones externos en protoboard para la navegación por menús.

• Montaje Limpio Tipo Shield: Se acopla de manera directa y firme sobre el Arduino, ofreciendo además áreas de expansión para conectar sensores adicionales de forma ordenada.

El diseño apilable conecta automáticamente la pantalla gráfica al bus SPI y el joystick al canal analógico correspondiente sin requerir cableado manual.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Acople directo del shield sobre los pines del Arduino
Esquema 3: Lectura de posiciones del joystick mediante divisor de tensión en A0
Esquema 2: Asignación de líneas digitales para el controlador PCD8544
Esquema 4: Habilitación de la retroiluminación por software
Guía Esencial de Conexión y Montaje de Hardware: Presione el shield firmemente sobre los pines headers de su placa Arduino. El display utiliza los pines digitales **2, 3, 4, 5 y 6** para el bus SPI, el pin **7** para controlar el brillo de la retroiluminación, y el pin analógico **A0** para capturar los distintos niveles de voltaje generados por el joystick al moverse en sus 5 direcciones.
🎓 Programación del Escudo LCD4884 con Arduino

Para controlar gráficos, textos y leer el estado del joystick en el shield LCD4884, se utiliza la librería específica LCD4884:

  • Inicialización de Pantalla: Mediante lcd.LCD_init() se enciende el controlador PCD8544 y se configura la retroiluminación.
  • Lectura del Joystick: La función lcd.read_key() evalúa el voltaje analógico en el pin A0 para determinar si se pulsó Arriba, Abajo, Izquierda, Derecha o el centro.
// Código de Ejemplo: Test de Pantalla LCD4884 y Joystick con Arduino // IMPORTANTE: Requiere instalar la librería "LCD4884" compatible en Arduino IDE. #include <LCD4884.h> void setup() { Serial.begin(115200); // Inicializamos el display LCD4884 y encendemos la luz de fondo lcd.LCD_init(); lcd.LCD_backlight(ON); // Imprimimos texto estático de bienvenida lcd.LCD_write_string(0, 0, "Elec. Franko", MENU_NORMAL); lcd.set_key_type(iddle); // Inicializamos el estado del joystick Serial.println("--- Escudo LCD4884 Inicializado ---"); } void loop() { // Leemos el estado del joystick integrado (A0) unsigned char teclaPresionada = lcd.read_key(); lcd.LCD_write_string(0, 1, "Joystick Val:", MENU_NORMAL); // Evaluamos la dirección detectada por el joystick if (teclaPresionada != 0) { lcd.LCD_write_string(0, 2, "Tecla Activa! ", MENU_NORMAL); Serial.print("Accion detectada en joystick ID: "); Serial.println(teclaPresionada); } else { lcd.LCD_write_string(0, 2, "En Reposo ", MENU_NORMAL); } delay(200); }
1. La pantalla enciende la luz de fondo pero no muestra ningún texto ni gráficos.
Verifique que la librería utilizada coincida exactamente con el modelo LCD4884 de DFRobot u originales compatibles. Asegúrese también de que el shield esté conectado firmemente sobre los pines del Arduino y que no haya pines doblados durante el ensamblaje.
2. ¿Qué pines del Arduino quedan ocupados permanentemente por este shield?
El shield utiliza los pines digitales **2, 3, 4, 5 y 6** para la interfaz SPI de la pantalla, el pin digital **7** para el control de la retroiluminación, y el pin analógico **A0** para leer las combinaciones de voltaje del joystick de 5 posiciones. Los demás pines permanecen libres para expansión.
3. ¿Cómo lee el joystick de 5 direcciones utilizando una sola entrada analógica (A0)?
El circuito integra un divisor de tensión resistivo en el joystick. Cada vez que presionas hacia una dirección distinta o hacia el centro, se cierra un circuito con diferentes valores de resistencia, entregando un nivel de voltaje único y perfectamente medible por el convertidor analógico-digital del pin A0.
4. ¿Puedo mostrar imágenes o logotipos personalizados en la pantalla LCD4884?
Sí, totalmente. Al ser una pantalla gráfica de 84x48 píxeles basada en el PCD8544, puedes convertir imágenes en matrices de bits (bitmap) mediante herramientas de software y cargarlas en la memoria flash de tu Arduino para proyectarlas en el display.
▶ Video demostrativo 📄 Hoja de Datos
