Referencia Interna: LCD-420BLA

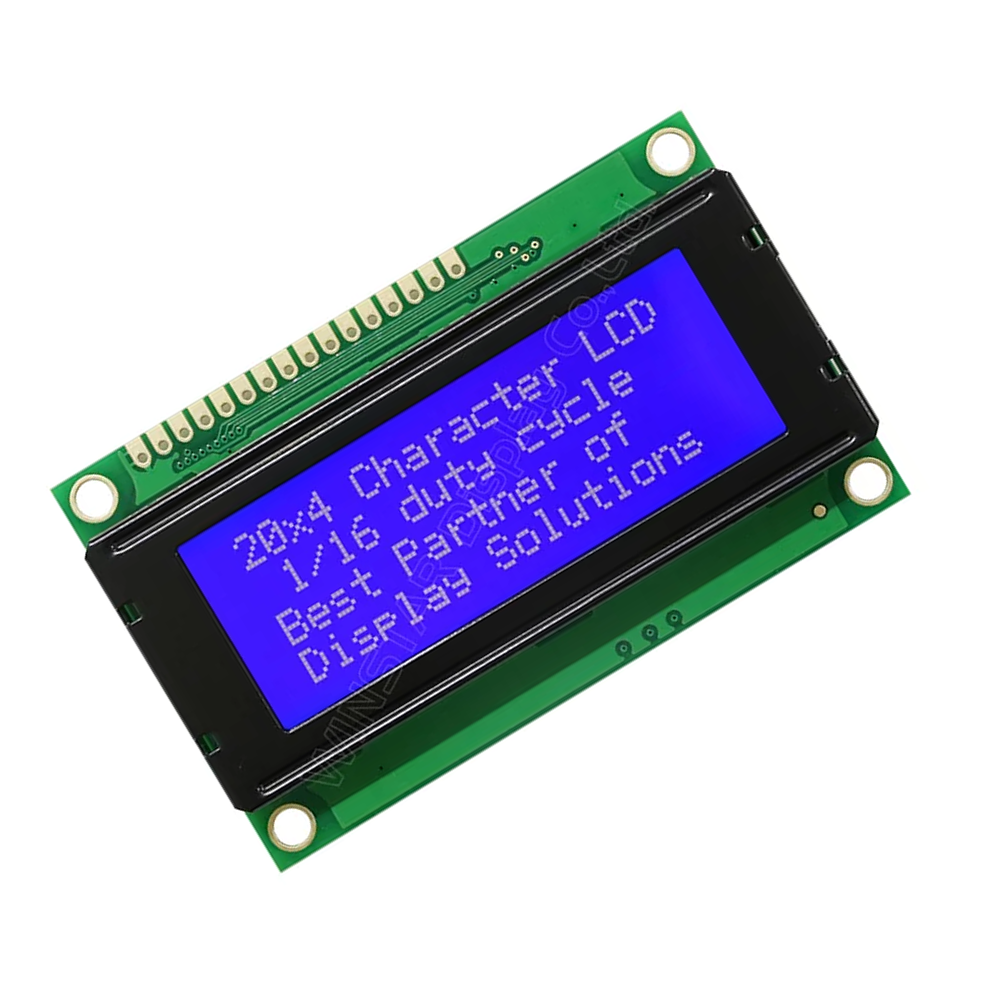

Módulo Pantalla LCD 20x4 Fondo Azul (Interfaz Paralela 16 Pines)

Pantalla alfanumérica de 20 caracteres por 4 líneas con retroiluminación azul brillante, caracteres blancos y controlador estándar HD44780.

El Módulo LCD 2004 con fondo azul (modelo LCD-420) es una potente solución de visualización alfanumérica de gran formato que ofrece 20 columnas y 4 líneas (80 caracteres en total). Este modelo cuenta con una atractiva retroiluminación azul con caracteres blancos de alta visibilidad y utiliza el estándar industrial basado en el controlador HD44780 con interfaz de conexión paralela de 16 pines, ideal para aplicaciones embebidas e instrumentación personalizada.

Especificaciones Técnicas

Parámetro EléctricoRango / Valor Oficial
Voltaje de Operación (VCC)5 V DC
Interfaz de ComunicaciónBus Paralelo de 4 u 8 bits (Controlador HD44780)
Pines de Interfaz Físicos16 Pines estándar (VSS, VDD, V0, RS, RW, E, D0-D7, A, K)
Controlador de DisplayHitachi HD44780 (o equivalente compatible)
Ajuste de ContrasteMediante potenciómetro externo de 10kΩ conectado al pin V0
RetroiluminaciónLED azul brillante con caracteres blancos de alta nitidez
Parámetro Físico / EstructuraRango / Valor Oficial
Capacidad de Visualización20 caracteres x 4 líneas (80 caracteres totales)
Dimensiones de la PlacaAproximadamente 98 mm x 60 mm x 14 mm
Área Visible de PantallaAproximadamente 76 mm x 26 mm
Corriente de Retroiluminación~20 mA a 40 mA (Requiere resistencia limitadora en ánodo)
Temperatura de Operación-20°C a +70°C
CompatibilidadArduino Uno, Mega, PIC, AVR y sistemas con puertos digitales libres

Ventajas Clave del Módulo LCD-420 Fondo Azul

• Compatibilidad Universal Estándar: Al basarse en el chipset clásico HD44780, es compatible de forma nativa con casi cualquier microcontrolador y con librerías estándar en múltiples lenguajes de programación.

• Gran Capacidad Informativa: Sus 4 líneas de 20 caracteres permiten desplegar menús detallados, lecturas de múltiples sensores, estados del sistema y variables en tiempo real en una sola vista.

• Alto Contraste Visual: Su panel con retroiluminación azul brillante y caracteres blancos ofrece una lectura clara y estética en una amplia variedad de entornos de trabajo.

El conexionado se realiza mediante los 16 pines estándar de la pantalla, utilizando habitualmente el modo de 4 bits para ahorrar pines digitales en el microcontrolador.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Distribución de alimentación y control del bus paralelo
Esquema 3: Cableado de datos reducido a 4 pines de control
Esquema 2: Conexión del potenciómetro para regular el contraste
Esquema 4: Alimentación de los pines de backlight A y K
Guía Esencial de Conexión y Montaje de Hardware: Conecte el pin **VSS (1)** a GND y **VDD (2)** a 5V. Conecte el pin **V0 (3)** al pin central de un potenciómetro de 10kΩ (cuyos extremos van a 5V y GND) para ajustar el contraste. Conecte **RS (4)**, **RW (5 a GND)** y **E (6)** a pines digitales del Arduino. Para el modo de 4 bits, conecte los pines de datos **D4 a D7 (11-14)** a pines digitales y alimente la retroiluminación en **A (15)** con 5V (vía resistencia de 220Ω) y **K (16)** a GND.
🎓 Programación de Pantalla LCD 20x4 en Modo Paralelo con Arduino

Para controlar este display en modo paralelo, se utiliza la librería nativa LiquidCrystal.h incluida por defecto en el entorno de Arduino IDE:

  • Mapeo de Pines: Se declaran en orden los pines digitales conectados a RS, Enable (E), D4, D5, D6 y D7 de la pantalla.
  • Inicialización: Mediante lcd.begin(20, 4) se configura el tamaño de la matriz de caracteres a 20 columnas por 4 líneas.
// Código de Ejemplo: Pantalla LCD 20x4 Paralela Fondo Azul (LCD-420) // Utiliza la librería estándar LiquidCrystal para conexión de 4 bits. #include <LiquidCrystal.h> // Inicializamos la librería con los pines de interfaz del Arduino: (RS, E, D4, D5, D6, D7) LiquidCrystal lcd(12, 11, 5, 4, 3, 2); void setup() { Serial.begin(115200); // Configuramos el tamaño del LCD: 20 columnas y 4 filas lcd.begin(20, 4); // Mensaje de bienvenida en las 4 líneas lcd.setCursor(0, 0); lcd.print(" Electronica Franko "); lcd.setCursor(0, 1); lcd.print(" LCD 20x4 Paralelo "); lcd.setCursor(0, 2); lcd.print(" Sistema Operativo OK"); lcd.setCursor(0, 3); lcd.print(" Uptime: "); Serial.println("--- Pantalla LCD 20x4 Paralela Inicializada ---"); } void loop() { // Actualizamos el contador de segundos transcurridos en la línea 4 lcd.setCursor(8, 3); lcd.print(millis() / 1000); lcd.print(" seg "); delay(500); }
1. La pantalla enciende la retroiluminación azul pero no se ve ningún texto en las líneas.
Este inconveniente se debe casi siempre a un ajuste incorrecto del contraste. Gire lentamente el potenciómetro de 10kΩ conectado al pin V0 (pin 3) hasta que aparezcan los bloques de caracteres o el texto con claridad. Si el potenciómetro está mal conectado o en un extremo, la pantalla lucirá totalmente en blanco o con rectángulos negros sólidos.
2. ¿Por qué este modelo no incluye módulo I2C integrado?
Este modelo corresponde a la versión estándar con interfaz paralela directa de 16 pines. Está diseñado específicamente para usuarios que prefieren control directo por hardware, proyectos educativos o tableros donde no se dispone de librerías I2C. Si lo deseas, puedes soldar un adaptador I2C PCF8574 por separado en la parte trasera.
3. ¿Es obligatorio conectar los 8 pines de datos (D0-D7) o puedo usar menos?
No es obligatorio. Puedes utilizar el **modo de 4 bits** conectando únicamente los pines de datos D4, D5, D6 y D7 (junto con RS, E y GND/VCC). Esto reduce significativamente la cantidad de pines digitales ocupados en tu microcontrolador sin perder ninguna funcionalidad de visualización.
4. ¿Qué precauciones debo tener con el pin de retroiluminación (Backlight)?
Los pines de ánodo (A, pin 15) y cátodo (K, pin 16) controlan los LEDs internos de iluminación azul. Es fundamental interponer una resistencia limitadora (típicamente de 220Ω a 330Ω) en la línea de 5V del ánodo para evitar un consumo excesivo de corriente y prolongar la vida útil del panel.
