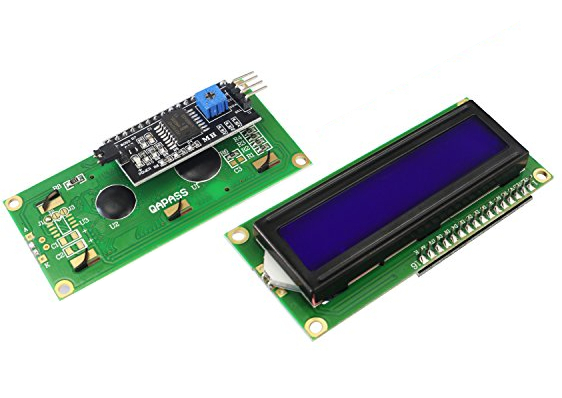

Pantalla LCD 16x2 Azul con Módulo Adaptador I2C (LCD-216A)

Clásico display alfanumérico de 16x2 con retroiluminación azul intensa y módulo adaptador I2C (PCF8574) preinstalado. Reduce el cableado a solo 4 pines.

Este conjunto integra una clásica pantalla LCD alfanumérica de 16x2 con fondo azul profundo y caracteres blancos brillantes, acoplada directamente a un módulo adaptador serial I2C basado en el chip PCF8574. Esta combinación transforma el exigente bus de datos paralelo de 12 cables de una pantalla estándar en una sencilla interfaz de 4 hilos (VCC, GND, SDA, SCL). Ofrece una excelente estética visual y contraste, incorporando además un potenciómetro de ajuste de contraste físico directamente en la placa adaptadora trasera.

Especificaciones Técnicas

Parámetro ElectrónicoRango / Valor Oficial
Voltaje de Operación (VCC)5 V DC
Dirección I2C por Defecto0x27 o 0x3F (Configurable mediante puentes de soldadura A0, A1, A2)
Controlador Serial I2CChip expansor de E/S PCF8574T (o PCF8574AT)
Controlador LCD BaseEstándar industrial HD44780
Formato de Visualización16 Columnas x 2 Filas (32 caracteres totales)
Ajuste de ContrastePotenciómetro azul miniatura montado en la placa I2C
Parámetro Mecánico / EstructuraRango / Valor Oficial
Esquema de ColoresCaracteres blancos sobre fondo Azul Oscuro intenso
Pines de Interfaz I2CGND, VCC, SDA, SCL (Header de 4 pines en línea)
Dimensiones del Módulo80.0 mm x 36.0 mm x 19.0 mm (Incluyendo el adaptador posterior)
Control de RetroiluminaciónJumper (Puente) integrado para activar/desactivar el backlight
Tipo de PantallaSTN / FSTN de alta legibilidad y contraste estético
Orificios de Montaje4 esquinas estándar para tornillos M3

Ventajas Clave de la Pantalla LCD Azul con I2C

• Reducción Radical de Cableado: Pasa de ocupar hasta 12 pines digitales de tu microcontrolador a utilizar únicamente 4 cables (VCC, GND, SDA y SCL), liberando la protoboard y evitando errores de conexión cruzada.

• Potenciómetro de Contraste Integrado: Olvídate de añadir resistencias o potenciómetros externos en la protoboard para ajustar la nitidez. El adaptador I2C incorpora un ajuste miniatura de precisión listo para usar.

• Control de Retroiluminación por Jumper: Incluye un pequeño puente de plástico (jumper) en la placa trasera que te permite apagar los LEDs de iluminación si necesitas minimizar el consumo energético en proyectos autónomos alimentados por batería.

La gran ventaja de este módulo integrado es que la compleja circuitería paralela ya viene soldada de fábrica. Solo debes conectar 4 líneas esenciales hacia tu microcontrolador.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Enlace directo de los 4 pines I2C hacia el Arduino UNO o ESP32
Esquema 3: Ajuste de contraste con el tornillo azul integrado en el módulo adaptador
Esquema 2: Configuración de los pads de soldadura para cambiar la dirección I2C
Esquema 4: Detalle del puente de encendido y apagado del backlight azul
Guía Esencial de Conexión y Montaje de Hardware: Conecte el pin **GND** del módulo a la Tierra del microcontrolador y **VCC** a la línea de 5V. Los pines de comunicación son **SDA** y **SCL**. En placas Arduino UNO y Nano clásicas, conecte SDA al pin analógico **A4** y SCL al pin analógico **A5**. En placas como Arduino Mega, conecte SDA al pin **20** y SCL al pin **21**. En tarjetas ESP32 o ESP8266, conecte SDA y SCL a sus respectivos pines dedicados por hardware (ej. GPIO 21 y 22 en ESP32).
🎓 Librería LiquidCrystal_I2C y Dirección Hexadecimal

Para controlar este display por I2C, se utiliza una biblioteca optimizada que traduce los comandos al protocolo serial del expansor PCF8574:

  • Instalación de la Librería: Debes buscar e instalar la librería LiquidCrystal_I2C (de Frank de Brabander o Marco Schwartz) desde el Administrador de Librerías de tu Arduino IDE.
  • La Dirección I2C: Los adaptadores suelen venir de fábrica configurados en la dirección hexadecimal 0x27 o 0x3F. Si no logras ver texto en la pantalla, puedes ejecutar un script de "I2C Scanner" para confirmar la dirección exacta de tu módulo.
  • Comandos de Inicialización: Las funciones principales cambian ligeramente respecto al modelo paralelo clásico, usando lcd.init(); para encender la matriz y lcd.backlight(); para activar el brillo azul posterior.
// Código de Ejemplo: Pantalla LCD 16x2 Azul con Módulo I2C // IMPORTANTE: Requiere instalar la librería "LiquidCrystal_I2C" en Arduino IDE. #include <Wire.h> #include <LiquidCrystal_I2C.h> // Inicializamos la pantalla con su dirección I2C (0x27 o 0x3F) y dimensiones (16 columnas, 2 filas) LiquidCrystal_I2C lcd(0x27, 16, 2); void setup() { Serial.begin(115200); // Inicialización del bus I2C y la pantalla LCD lcd.init(); // Encendemos la luz de fondo (Backlight azul) lcd.backlight(); // Mensaje estático inicial lcd.setCursor(0, 0); lcd.print("Electr. Franko"); lcd.setCursor(0, 1); lcd.print("LCD Azul + I2C"); delay(3000); } void loop() { // Limpiamos la segunda línea y mostramos un contador dinámico lcd.setCursor(0, 1); lcd.print("Tiempo: "); lcd.print(millis() / 1000); lcd.print(" seg "); // Espacios para limpiar restos de texto anterior delay(1000); }
1. Subí el código pero la pantalla está en blanco o solo muestra cuadros negros sólidos.
Este problema tiene dos causas principales. Primero, ajuste el potenciómetro azul pequeño ubicado en la parte trasera del adaptador I2C con un destornillador fino hasta que el texto aparezca nítido. Segundo, si el contraste está bien y sigue sin mostrar nada, es muy probable que la dirección I2C de su módulo no sea 0x27 sino 0x3F; pruebe cambiando ese parámetro en la línea del código de inicialización.
2. ¿Cómo puedo saber con certeza la dirección I2C exacta de mi adaptador?
Puede cargar en su Arduino un sketch gratuito llamado **"I2C Scanner"** (disponible en los ejemplos oficiales de la librería Wire). Al abrir el Monitor Serie a 115200 baudios con el módulo conectado, el programa escaneará el bus y le arrojará en pocos segundos el código hexadecimal exacto (ej. "I2C device found at address 0x27").
3. ¿Puedo conectar esta pantalla I2C a placas de 3.3V como el ESP32 o NodeMCU?
Sí, sin ningún problema. A diferencia de las conexiones paralelas rígidas a 5V, el bus I2C opera perfectamente con voltajes mixtos. Puede alimentar el pin VCC del módulo con los 5V de la placa (o 3.3V, aunque con 3.3V el brillo azul disminuye levemente) y conectar los pines SDA y SCL directamente a los pines I2C lógicos de su placa de 3.3V.
4. ¿Para qué sirve el pequeño bloque de pines etiquetado como "Jumper" en la placa trasera?
Ese puente metálico o de plástico controla la alimentación directa de los LEDs de retroiluminación. Si retira el jumper negro, la luz azul trasera se apagará por completo. Esto resulta muy útil si desea reducir drásticamente el consumo de corriente en dispositivos que funcionan con baterías o paneles solares y solo necesitan leer el texto con luz ambiental.
