  2. Display LCD 2x16 I2C 5V Adaptador PCF8574 Backlight Azul [LCD-216A] Display LCD 2x16 I2C 5V Adaptador PCF8574 Backlight Azul

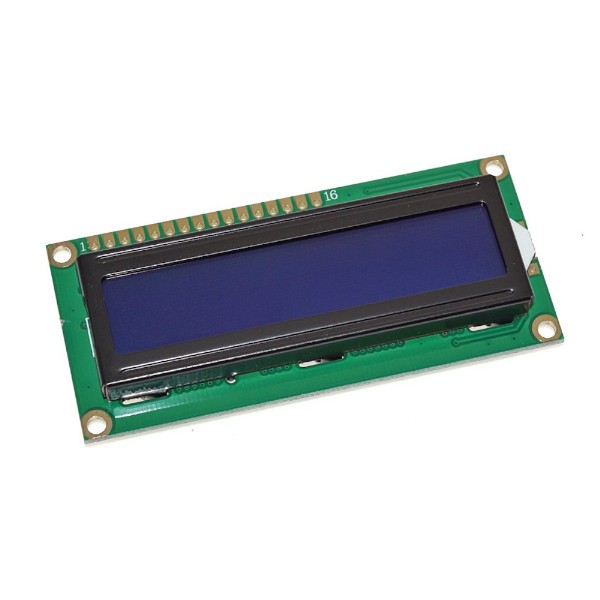

Display LCD 2x16 I2C 5V Adaptador PCF8574 Backlight Azul

[LCD-216A] Display LCD 2x16 I2C 5V Adaptador PCF8574 Backlight Azul

https://electrofranko.com/web/image/product.template/760/image_1920?unique=efb04b4

S/ 14.00 14.0 PEN S/ 14.00

S/ 14.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: LCD-216A

Pantalla LCD 16x2 Alfanumérica (Fondo Azul) LCD-216A

Clásico módulo de cristal líquido de 16 columnas y 2 filas. Retroiluminación azul intensa con caracteres blancos, impulsado por el controlador estándar HD44780.

El display LCD 1602 / LCD-216A de fondo azul es uno de los componentes de visualización más populares y confiables en el desarrollo de prototipos electrónicos. Capaz de mostrar 32 caracteres ASCII distribuidos en dos líneas, este display monocromático ofrece una excelente estética visual y un alto contraste gracias a su matriz de retroiluminación LED en tono azul profundo con caracteres blancos brillantes. Su controlador integrado, compatible con el estándar industrial HD44780 de Hitachi, asegura una comunicación directa y sencilla con prácticamente cualquier microcontrolador.

Especificaciones Técnicas

Parámetro ElectrónicoRango / Valor Oficial
Voltaje Lógico de Operación5 V DC (Circuitería y lógica interna)
Voltaje de Retroiluminación4.2 V a 5 V DC (Pines A y K / 15 y 16)
Chip ControladorHD44780 o compatible 100% equivalente
Consumo Promedio~2 mA (Lógica) / ~120 mA (Backlight encendido)
Interfaz de ComunicaciónParalela de 4 bits u 8 bits (Compatible también con adaptadores I2C)
Ajuste de ContrastePin analógico V0 (Pin 3) ajustable vía potenciómetro (10kΩ)
Parámetro Mecánico / EstructuraRango / Valor Oficial
Formato de Caracteres16 Columnas x 2 Filas (Matriz de puntos 5x8 por carácter)
Esquema de ColoresCaracteres blancos / celestes sobre fondo Azul Oscuro
Dimensión Total del Módulo80.0 mm x 36.0 mm x 12.0 mm
Área de Visualización ActivaAproximadamente 64.5 mm x 16.4 mm
Pines de ConexiónHeader pasante de 16 pines (Paso estándar de 2.54 mm)
Orificios de Montaje4 orificios M3 (uno en cada esquina del PCB)

Ventajas Clave de la Pantalla LCD Azul

• Estética Visual Atractiva: El fondo azul profundo con iluminación LED posterior destaca notablemente frente a los módulos convencionales, otorgando un aspecto profesional, moderno y llamativo a proyectos y gabinetes electrónicos.

• Soporte Oficial Universal: La librería LiquidCrystal viene preinstalada por defecto en el entorno de Arduino (IDE). No necesitas buscar ni descargar librerías de terceros; está lista para imprimir texto desde el primer minuto.

• Operación Híbrida 4-Bits: Aunque posee un bus de datos de 8 pines (D0 a D7), el controlador inteligente permite operarla usando solo 4 cables de datos (D4-D7), liberando pines valiosos de tu microcontrolador para conectar más sensores.

El cableado directo requiere atención en el orden de los terminales, ya que utiliza múltiples conexiones en paralelo hacia la placa de desarrollo.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Ruteo de los pines D4-D7 del LCD hacia los pines D2-D5 del Arduino
Esquema 3: Divisor de tensión con potenciómetro de 10k conectado al pin 3 (V0)
Esquema 2: Mapa de la tira frontal, desde VSS(1) hasta el cátodo K(16)
Esquema 4: Envío de 5V y GND a los pines 15 y 16 para encender la luz trasera
Guía Esencial de Conexión y Montaje de Hardware: Para el modo estándar de 4 bits, conecte: **Pin 1 (VSS)** a GND, **Pin 2 (VDD)** a 5V. El **Pin 3 (V0)** es crucial; conéctelo al pin central de un potenciómetro de 10kΩ (los otros extremos a 5V y GND). **Pin 4 (RS)** al Arduino D12, **Pin 5 (RW)** a GND permanente, **Pin 6 (E)** al Arduino D11. Omita los pines 7, 8, 9 y 10. Conecte los datos **D4 (Pin 11) a D7 (Pin 14)** hacia los pines D5, D4, D3 y D2 de su Arduino. Para encender la luz azul, conecte el **Pin 15 (A)** a 5V y el **Pin 16 (K)** a GND.
🎓 Inicialización y Manejo de la Librería LiquidCrystal

Comunicarse con el controlador HD44780 en código es muy intuitivo gracias a las abstracciones de la librería nativa:

  • Declaración de Pines: Al escribir LiquidCrystal lcd(RS, EN, d4, d5, d6, d7); le dices al Arduino exactamente por qué cables enviar los datos, lo que te permite alterar el cableado a tu conveniencia física.
  • Cursor y Coordenadas: La pantalla es una cuadrícula. La primera letra arriba a la izquierda es la coordenada (0, 0). La primera letra de la segunda fila abajo a la izquierda es la (0, 1). Usa lcd.setCursor(x, y) antes de imprimir.
  • Limpieza de Pantalla: Al enviar textos de distinta longitud, los caracteres viejos no se borran solos y pueden quedar "restos". Utiliza lcd.clear() para barrer todo el display antes de actualizar menús.
// Código Básico para probar la Pantalla LCD 16x2 en Modo de 4 Bits // No requiere descargas extra, utiliza la librería estándar del IDE. #include <LiquidCrystal.h> // Inicializamos la librería con los pines que hemos conectado físicamente. // Orden: (RS, E, D4, D5, D6, D7) LiquidCrystal lcd(12, 11, 5, 4, 3, 2); void setup() { // Configuramos el número de columnas y filas de nuestro display LCD: lcd.begin(16, 2); // Imprimimos un mensaje de bienvenida en la primera fila (0,0) por defecto lcd.print("Electr. Franko"); // Movemos el cursor al inicio de la segunda fila (Columna 0, Fila 1) lcd.setCursor(0, 1); lcd.print("LCD Azul Listo!"); delay(3000); // Mantenemos el mensaje 3 segundos } void loop() { // Limpiamos la pantalla por completo lcd.clear(); // Imprimimos un contador de segundos lcd.setCursor(0, 0); lcd.print("Tiempo encendido:"); lcd.setCursor(0, 1); lcd.print(millis() / 1000); // Imprime el tiempo en segundos lcd.print(" Segundos"); delay(1000); // Actualiza la pantalla cada segundo }
1. Conecté todo, la luz azul enciende, pero solo veo una línea de cuadros negros gruesos, ¿qué pasa?
Esta es la clásica señal de que la pantalla tiene energía pero **no ha recibido instrucciones de inicialización del código**, o el **contraste está desajustado**. Primero, tome un pequeño destornillador y gire lentamente el potenciómetro conectado al pin V0 (Pin 3) hasta que los cuadros negros se suavicen y el texto sea visible. Si los cuadros persisten, revise sus cables de datos: si el cable D4 o el EN tienen falso contacto en la protoboard, el Arduino no podrá hablar con la pantalla.
2. La pantalla muestra letras chinas o símbolos raros indescifrables.
Esto ocurre por desincronización en el bus de datos paralelos (ruido eléctrico o cables sueltos). Si alguno de los cables D4 a D7 se mueve o pierde contacto por un microsegundo, el controlador HD44780 recibe el byte incompleto e imprime el símbolo equivocado de su memoria ROM. Apague el circuito, apriete firmemente todos los cables jumper en la protoboard y asegúrese de que el pin 5 (RW) esté conectado sólidamente a Tierra (GND).
3. Mi placa es de 3.3V (como un ESP32 o Raspberry), ¿puedo usar esta pantalla?
Directamente, no es recomendable. El controlador interno de las pantallas LCD clásicas está diseñado para lógicas de 5V. Si alimentas la pantalla con 5V pero le envías señales de control a 3.3V desde un ESP32, es posible que funcione de forma intermitente o que los voltajes de retorno dañen tus pines de 3.3V. Necesitarás intercalar un "Convertidor de Nivel Lógico Bidireccional" para estabilizar la comunicación, o utilizar un módulo adaptador I2C.
4. ¡El cableado paralelo es un dolor de cabeza! ¿Hay alguna forma de usar menos cables?
Sí. Puede adquirir de forma económica un **"Módulo Adaptador I2C para LCD"**. Esta es una pequeña plaquita negra que se suelda directamente detrás de su pantalla LCD. Ella se encargará de gestionar los 16 pines paralelos y a usted solo le dejará 4 cables (VCC, GND, SDA y SCL). Esto reduce masivamente el cableado, aunque requiere cambiar su código y descargar una librería específica (como `LiquidCrystal_I2C`).
▶ Video demostrativo 📄 Hoja de Datos
