  2. Display LCD 2X16 Caracteres 1602B-V1.0 Azul Grande [LCD-216A-BIG] Display LCD 2X16 Caracteres 1602B-V1.0 Azul Grande

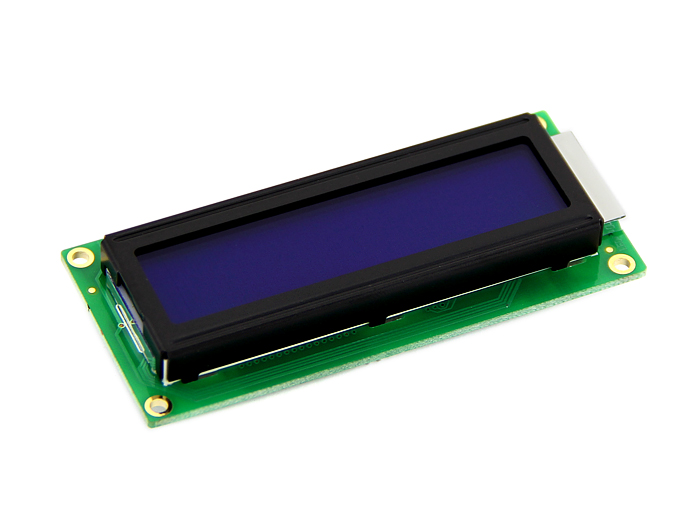

Display LCD 2X16 Caracteres 1602B-V1.0 Azul Grande

[LCD-216A-BIG] Display LCD 2X16 Caracteres 1602B-V1.0 Azul Grande

https://electrofranko.com/web/image/product.template/1653/image_1920?unique=15c94de

S/ 49.00 49.0 PEN S/ 49.00

S/ 49.00

Not Available For Sale

Esta combinación no existe.

Contáctenos

Términos y condiciones
Envío: 2-3 días laborales

Referencia Interna: LCD-216A-BIG

Pantalla LCD 16x2 Alfanumérica Versión Grande (Fondo Azul) LCD-216A-BIG

Módulo de cristal líquido de 16 columnas y 2 filas con formato físico extendido, caracteres de mayor tamaño, retroiluminación azul intensa y controlador HD44780.

El display LCD 16x2 versión grande (LCD-216A-BIG) es un módulo alfanumérico que destaca por ofrecer un área de visualización extendida y caracteres de matriz amplios en comparación con los modelos 1602 estándar de tamaño reducido. Con un llamativo fondo azul profundo y caracteres blancos brillantes de gran nitidez, este display facilita la lectura de datos a mayor distancia. Opera bajo el confiable y universal controlador industrial estándar HD44780, garantizando compatibilidad absoluta con cualquier microcontrolador.

Especificaciones Técnicas

Parámetro ElectrónicoRango / Valor Oficial
Voltaje Lógico de Operación5 V DC (Alimentación estándar para la lógica interna)
Voltaje de Retroiluminación4.2 V a 5 V DC (Backlight LED azul de alto brillo)
Chip ControladorHD44780 (Estándar de la industria alfanumérica)
Consumo Promedio~2 mA (Lógica) / ~120 mA (Con retroiluminación activa)
Interfaz de ComunicaciónParalela de 4 u 8 bits (Compatible con adaptadores I2C)
Ajuste de ContrastePin analógico V0 (Pin 3) controlado mediante potenciómetro de 10kΩ
Parámetro Mecánico / EstructuraRango / Valor Oficial
Formato de Visualización16 Columnas x 2 Filas (32 caracteres en total)
Esquema de ColoresCaracteres blancos sobre fondo Azul Oscuro intenso
Dimensión Total del MóduloFormato grande extendido (PCB de mayor área para fácil sujeción)
Tamaño de CaracteresMatriz ampliada de alta visibilidad a distancia
Pines de ConexiónHeader pasante de 16 pines con paso estándar de 2.54 mm
Orificios de Montaje4 esquinas con perforaciones mecánicas para tornillos M3

Ventajas Clave de la Pantalla LCD 16x2 Versión Grande Azul

• Mayor Legibilidad a Distancia: Al contar con una estructura física grande y caracteres de matriz ampliada, los textos y valores numéricos se aprecian con claridad sin necesidad de acercarse al equipo.

• Estética Visual Atractiva: El fondo azul profundo con iluminación LED posterior destaca notablemente frente a los módulos convencionales, otorgando un acabado profesional a instrumentos de medición y tableros.

• Compatibilidad con Adaptador I2C: A pesar de su formato grande, mantiene la disposición de pines estándar en línea, permitiendo acoplar un módulo I2C trasero para reducir el cableado a solo 4 hilos si se requiere.

El módulo cuenta con una tira frontal de 16 pines. Es posible conectarlo de manera directa en modo de 4 bits para ahorrar pines digitales en la placa de desarrollo.

Galería Dinámica de Conexiones de Hardware

Esquema 1: Ruteo de pines de control y datos D4-D7 hacia el microcontrolador
Esquema 3: Divisor de voltaje con potenciómetro en el pin 3 para calibrar nitidez
Esquema 2: Distribución de los 16 terminales físicos de la placa
Esquema 4: Conexión de alimentación a los pines de retroiluminación LED (A/K)
Guía Esencial de Conexión y Montaje de Hardware: Para operar en modo de 4 bits, conecte el **Pin 1 (VSS)** a GND y el **Pin 2 (VDD)** a 5V. El **Pin 3 (V0)** debe enlazarse al cursor central de un potenciómetro de 10kΩ para regular el contraste. Conecte los pines de control **RS (Pin 4)** a D12 y **E (Pin 6)** a D11 del Arduino (conectando el **Pin 5 (RW)** directamente a GND). Para los datos, utilice los pines **D4 a D7 (Pines 11 a 14)** enlazándolos a los pines digitales D5, D4, D3 y D2. No olvide alimentar la luz de fondo conectando el **Pin 15 (A)** a 5V y el **Pin 16 (K)** a GND.
🎓 Inicialización de Pantallas de 16x2 con Librería Estándar

Programar esta pantalla de formato grande es exactamente igual que cualquier módulo 1602 tradicional, utilizando la librería nativa de Arduino:

  • Librería LiquidCrystal: Viene preinstalada en el entorno de desarrollo y simplifica la escritura de textos mediante funciones intuitivas.
  • Dimensiones de Cuadrícula: Al invocar lcd.begin(16, 2); le indicas al microcontrolador que cuentas con una matriz de 16 columnas y 2 filas operativas.
  • Posicionamiento del Cursor: Usa lcd.setCursor(columna, fila) para ubicar el texto exactamente donde desees antes de imprimir valores o variables.
// Código de Ejemplo: Pantalla LCD 16x2 Versión Grande (Azul) // Utiliza la librería estándar LiquidCrystal incluida en Arduino IDE. #include <LiquidCrystal.h> // Declaración de pines físicos de conexión: (RS, E, D4, D5, D6, D7) LiquidCrystal lcd(12, 11, 5, 4, 3, 2); void setup() { Serial.begin(115200); // Declaramos el tamaño de 16 columnas y 2 filas lcd.begin(16, 2); // Mensaje de bienvenida en la primera fila lcd.setCursor(0, 0); lcd.print("Electr. Franko"); // Mensaje en la segunda fila lcd.setCursor(0, 1); lcd.print("LCD 16x2 BIG AZUL"); delay(3000); // Pausa inicial } void loop() { // Limpiamos la segunda línea y mostramos un contador dinámico lcd.setCursor(0, 1); lcd.print("Uptime: "); lcd.print(millis() / 1000); lcd.print(" seg "); // Espacios para limpiar restos de texto anterior delay(1000); }
1. La luz de fondo azul enciende, pero no veo las letras ni los números.
Gire suavemente el tornillo del potenciómetro conectado al pin 3 (V0) hasta que el contraste sea el adecuado y los caracteres blancos destaquen sobre el fondo azul brillante. Si ajustando el potenciómetro persiste el problema, revise las conexiones de los pines de control RS, E y el bus de datos (D4-D7).
2. ¿Puedo conectar esta pantalla 16x2 grande mediante un módulo adaptador I2C?
Sí, totalmente. Al mantener la disposición clásica de 16 pines paralelos en línea, puedes soldar un adaptador I2C estándar basado en el chip PCF8574 en la parte trasera del display, reduciendo el cableado a solo 4 hilos (VCC, GND, SDA y SCL).
3. ¿Qué diferencia física existe entre este modelo "BIG" y un LCD 1602 convencional?
Aunque ambos comparten la misma resolución lógica de 16 columnas por 2 filas y emplean el mismo controlador HD44780, la versión "BIG" utiliza un sustrato de circuito impreso y un cristal con un área de visualización y matriz de puntos físicamente más grande, lo que amplía el tamaño de cada carácter para mejorar la visibilidad a distancia.
4. ¿Es compatible con placas de desarrollo de 3.3V como ESP32 o Raspberry Pi Pico?
Para alimentarlas lógicamente de forma segura, el controlador de estas pantallas requiere 5V en su pin VCC para operar con estabilidad. Si usas microcontroladores de 3.3V, se aconseja alimentar el módulo con 5V externos compartiendo la tierra (GND) y utilizar un convertidor de nivel lógico o un adaptador I2C que gestione adecuadamente las tensiones.
▶ Video demostrativo 📄 Hoja de Datos
