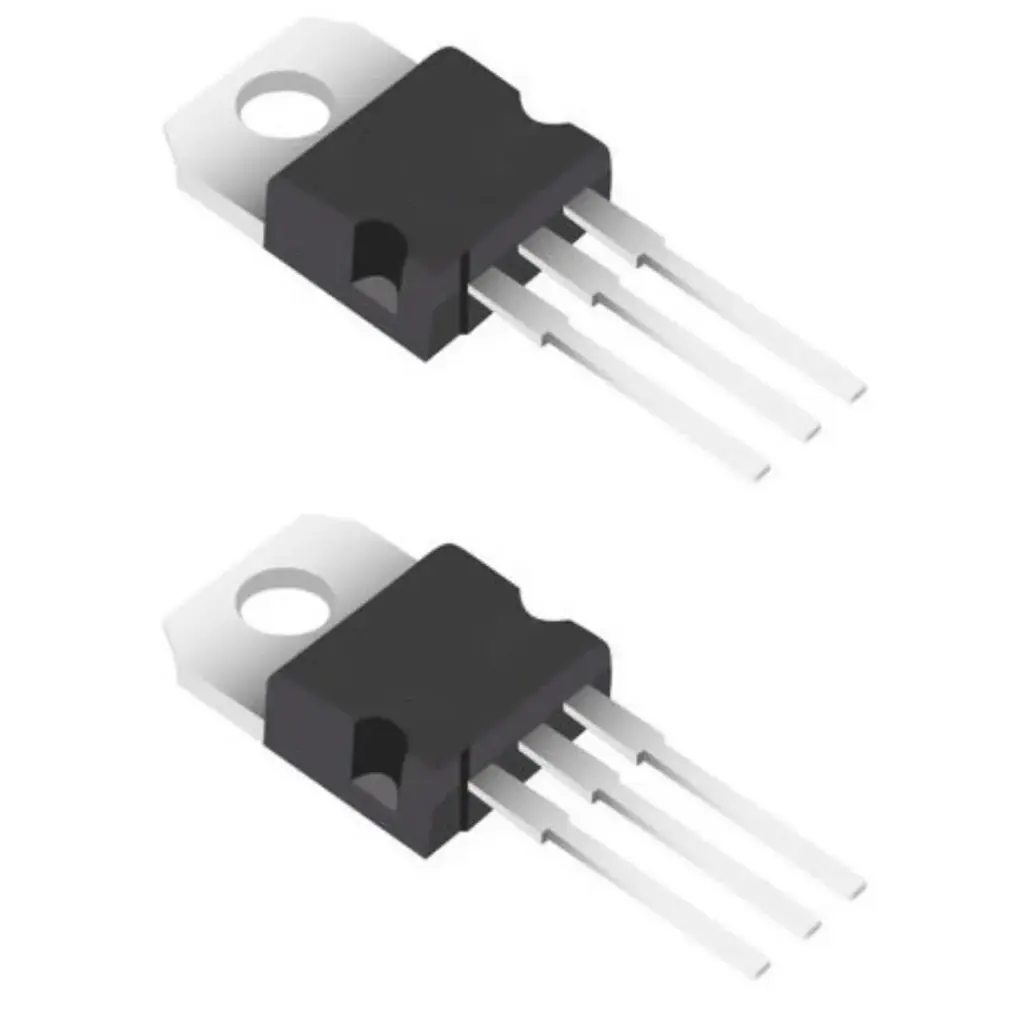

- L7815CV Regulador Lineal de Voltage Positivo de 15V 1A Encapsulado TO-220 [L7815CV] L7815CV Regulador Lineal de Voltage Positivo de 15V 1A Encapsulado TO-220
L7815CV Regulador Lineal de Voltage Positivo de 15V 1A Encapsulado TO-220
[L7815CV] L7815CV Regulador Lineal de Voltage Positivo de 15V 1A Encapsulado TO-220
https://electrofranko.com/shop/l7815cv-l7815cv-regulador-lineal-de-voltage-positivo-de-15v-1a-encapsulado-to-220-2725 https://electrofranko.com/web/image/product.template/2725/image_1920?unique=3371089
Términos y condiciones
Envío: 2-3 días laborales
Referencia Interna:
L7815CV
7815 Regulador de Voltaje Positivo Fijo de 15V
Circuito integrado regulador lineal de tres terminales diseñado para proporcionar una alimentación lógica estable de un amperio
El 7815 es un circuito integrado regulador lineal monolítico de voltaje positivo fijo, diseñado para una amplia variedad de aplicaciones electrónicas locales en tarjeta. Incorpora internamente protección contra sobrecarga térmica limitativa y restricciones contra cortocircuitos severos, volviéndolo un componente virtualmente indestructible en operación normal. Su robusto diseño mecánico asegura un acoplamiento idóneo en disipadores térmicos de aluminio para proyectos lógicos y microcontroladores.
Especificaciones Técnicas Detalladas
| Parámetro | Valor / Detalle |
|---|---|
| Tipo de regulador | Lineal Positivo Fijo |
| Voltaje de salida nominal | +15.0 V (Tolerancia típica de ±4%) |
| Voltaje de entrada recomendado | 17.5V a 30V (Voltaje mínimo de caída v_drop de 2.0V) |
| Voltaje de entrada máximo | 35V (Límite superior absoluto de operación) |
| Corriente de salida máxima (Io) | 1.5 A (Con un disipador de calor adecuado acoplado) |
| Corriente de reposo (Quiescent) | 4.4 mA a 8.0 mA (Consumo interno del dispositivo) |
| Rechazo de rizo (Ripple Rejection) | 54 dB a 70 dB (Excelente atenuación medida a f = 120Hz) |
| Regulación de línea | 11 mV a 300 mV (Para variaciones de entrada de 17.5V a 30V) |
| Regulación de carga | 12 mV a 150 mV (Para flujos de corriente de 5mA a 1.5A) |
| Rango térmico de operación | 0°C a 125°C (Grado comercial / industrial estándar) |
| Encapsulado estándar | TO-220AB (Cuerpo plástico con pestaña metálica de fijación) |
Pinout (Configuración de Pines)
| Número de Pin | Nombre del Terminal | Descripción Funcional | Dirección física (Vista frontal con los pines hacia abajo) |
|---|---|---|---|
| Pin 1 | Entrada (Input) | Voltaje de Entrada Sin Regular (17.5V a 30V recomendado) | Izquierda |
| Pin 2 | Tierra (Ground) | Retorno de Común / Conectado a la pestaña metálica posterior | Centro |
| Pin 3 | Salida (Output) | Voltaje de Salida Regulado (+15V Estable) | Derecha |
Ventajas del 7815
Protección Térmica y de Cortocircuito Activa: Su sistema de seguridad interno corta o limita el flujo de corriente si el integrado supera los límites de temperatura seguros.
Entrega Sólida de Potencia: Capaz de suministrar de forma continua hasta 1.5A con disipación, ideal para la rama positiva de amplificadores operacionales y etapas analógicas avanzadas.
Facilidad de Diseño e Implementación: No requiere componentes de cálculo externos complejos; basta añadir dos condensadores cerámicos de filtrado para armar una fuente lineal estándar.
Alto Rechazo de Rizo (Ripple Rejection): Limpia eficazmente las oscilaciones residuales de alta frecuencia alternas remanentes de transformadores o fuentes conmutadas previas.
