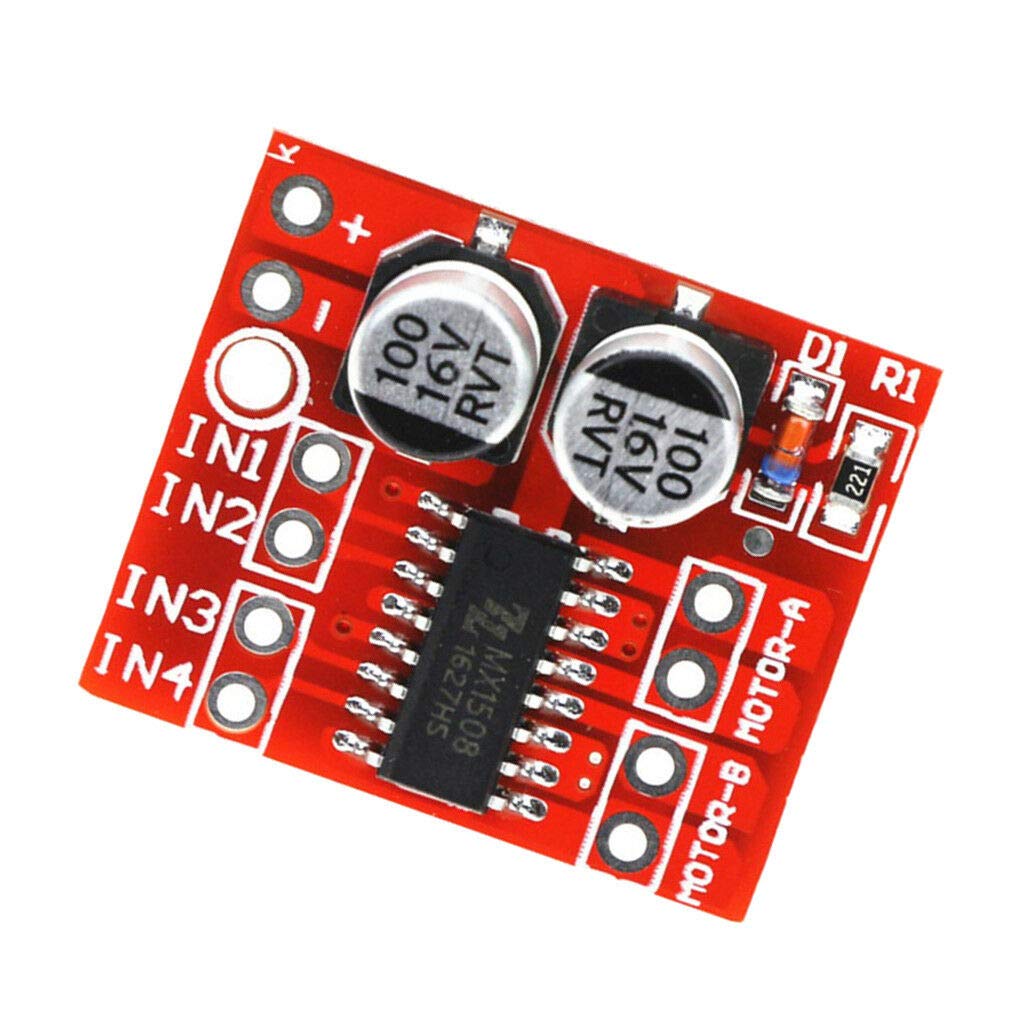

MMX1508 Modulo Controlador de Motor Mini L298N, 1.5A, 2 vías, PWM, Puente H MX1508
[L298-Mini] MMX1508 Modulo Controlador de Motor Mini L298N, 1.5A, 2 vías, PWM, Puente H MX1508
Referencia Interna:
L298-Mini
Controlador dual MX1508 formato mini
Puente H doble para motores
Controlador compacto de dos canales para motores DC, comercializado frecuentemente como L298 Mini aunque muchas versiones emplean realmente el circuito MX1508. Permite regular velocidad mediante PWM y cambiar el sentido de dos motores, o excitar un motor paso a paso bipolar. Su pequeño PCB limita la disipación: la corriente anunciada no equivale necesariamente a corriente continua segura, especialmente con motores detenidos o de alto arranque.
Especificaciones técnicas
| Características principales | Valor |
|---|---|
| Controlador habitual | MX1508 |
| Canales | 2 puentes H |
| Motores | 2 DC o 1 paso a paso bipolar |
| Alimentación de motor | Aproximadamente 2–10 V |
| Corriente anunciada | Hasta 1,5 A por canal; depende de refrigeración |
| Control | Cuatro entradas compatibles con PWM |
| Compatibilidad | Arduino y Raspberry Pi mediante GPIO |
| Características adicionales | Valor |
|---|---|
| Funciones | Avance, reversa, velocidad y frenado |
| Salidas | Motor A y Motor B |
| Protección práctica | Añadir desacoplo y limitar corriente |
| Diferencia | No confundir con módulo L298N de alta tensión |
Ventajas y aplicaciones
Integración completa: Su diseño reúne las funciones esenciales y reduce componentes externos durante montaje, configuración y verificación del proyecto electrónico.
Formato práctico: La placa facilita prototipado, mantenimiento y conexión con otros dispositivos mediante terminales e interfaces claramente organizados físicamente.
Funcionamiento configurable: Permite ajustar parámetros relevantes por software o hardware para adaptarse a diferentes condiciones operativas y aplicaciones reales.
Compatibilidad amplia: Puede integrarse con plataformas, herramientas y protocolos habituales respetando los niveles eléctricos y requisitos particulares de cada interfaz.
Aplicaciones educativas: Facilita aprender programación, comunicación y control mediante pruebas repetibles, diagnósticos visibles y proyectos progresivos completamente funcionales.
Dos imágenes destinadas al esquema de conexión y al pinout del producto. Reemplaza cada URL por la imagen correspondiente subida a Odoo.
Galería de esquemas y conexiones
Arduino genera PWM directamente; Raspberry Pi requiere PWM por hardware o software estable y una fuente de motor independiente.
// Ejemplo educativo: verifica siempre el pinout de tu placa.
// Alimenta el módulo con una fuente estable y comparte GND.
// No excedas la corriente ni la tensión indicadas.
// Abre el monitor serial a la velocidad configurada.
// Ajusta pines y parámetros antes de compilar.
// Prueba primero sin conectar cargas de potencia.
const byte A1=5,A2=6,B1=9,B2=10;
void canal(byte p1,byte p2,int v){if(v>=0){analogWrite(p1,v);analogWrite(p2,0);}else{analogWrite(p1,0);analogWrite(p2,-v);}}
void setup(){Serial.begin(115200);pinMode(A1,OUTPUT);pinMode(A2,OUTPUT);pinMode(B1,OUTPUT);pinMode(B2,OUTPUT);}
void loop(){Serial.println("Adelante");canal(A1,A2,180);canal(B1,B2,180);delay(1500);canal(A1,A2,0);canal(B1,B2,0);delay(500);Serial.println("Reversa");canal(A1,A2,-180);canal(B1,B2,-180);delay(1500);canal(A1,A2,0);canal(B1,B2,0);delay(1000);}Pulsa una pregunta para desplegar su respuesta. Las últimas tres incluyen comparaciones con productos relacionados.
1. ¿Qué controlador utiliza realmente L298-Mini?
Muchas placas vendidas con ese nombre montan MX1508, un puente H doble compacto distinto del antiguo circuito integrado L298N durante.
2. ¿Cuántos motores puede controlar?
Controla dos motores DC bidireccionales o un motor paso a paso bipolar, aplicando señales independientes a sus cuatro entradas durante.
3. ¿Qué corriente admite cada canal?
Suele anunciarse hasta 1,5 A por canal, pero refrigeración, tensión, placa y ciclo de trabajo reducen la corriente continua segura.
4. ¿Cómo se regula la velocidad?
Aplica PWM a una entrada mientras defines sentido con la otra; la frecuencia elegida influye en ruido, pérdidas y suavidad.
5. ¿Puede conectarse un motor directamente al Arduino?
No, el módulo maneja la corriente del motor; Arduino solo entrega control lógico y debe compartir referencia de tierra durante.
6. ¿Cómo se compara con L298N?
MX1508 es menor y presenta menor caída típica; L298N tolera tensiones mayores, pero utiliza transistores bipolares menos eficientes durante el.
7. ¿Necesita diodos externos para cargas inductivas?
El controlador integra rutas de recirculación, aunque desacoplo cercano y protección adicional pueden ser necesarios con cableado largo o motores ruidosos.
8. ¿Por qué se reinicia el microcontrolador al arrancar?
El pico de arranque provoca caída de alimentación y ruido; separa fuentes cuando convenga, une tierras y añade condensadores adecuados.
9. ¿Puede frenar activamente el motor?
Sí, determinadas combinaciones de entradas cortocircuitan eléctricamente el motor; confirma tabla lógica y vigila corriente durante el frenado durante el.
10. ¿Es adecuado para Raspberry Pi?
Puede controlarse con GPIO de 3,3 V si la placa reconoce ese nivel; nunca alimentes motores desde el pin del Pi.
